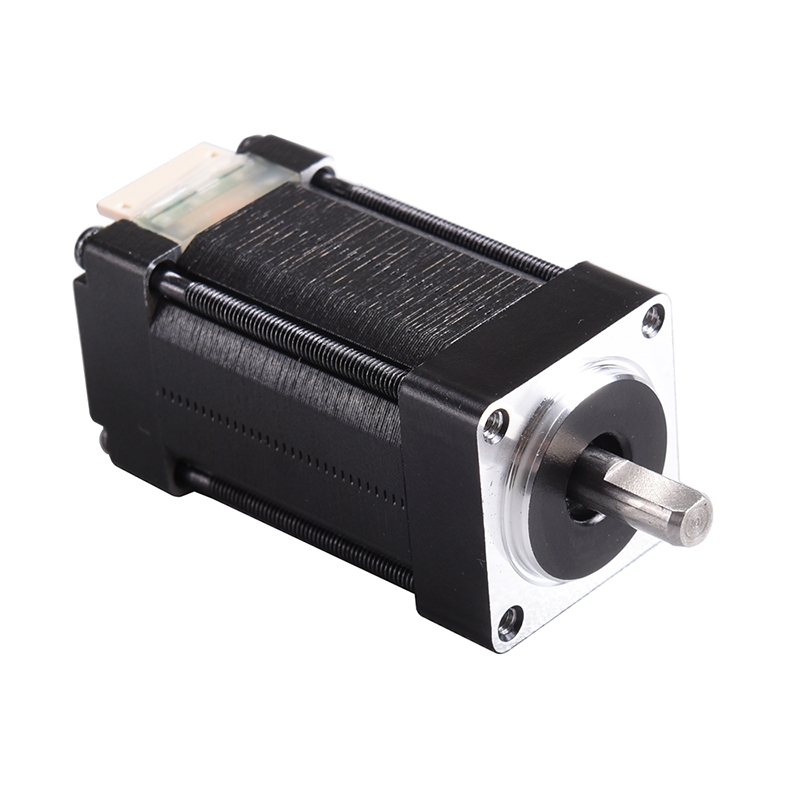

NEMA 8 標準混合式步進電機
步進電機、小尺寸、大力矩、平滑型、步進角度:1.8°、NEMA8、20x20mm
● 在上一代產品的基礎上靜力矩有了較大提升，靜力矩提升范圍45%~60%
● 新增加39.5mm機身長度，可選范圍更大，品種更加豐富
● 精巧的機身設計，結構更加緊湊，為客戶實現設備的小型化、輕量化設計提供幫助
● 多種引線插座朝向：前插、側插、后插，尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間，多種可定制化選擇：繞組，多種出軸類型，多種出線方式、連接器、編碼器及齒輪箱
● 新增加39.5mm機身長度，可選范圍更大，品種更加豐富
● 精巧的機身設計，結構更加緊湊，為客戶實現設備的小型化、輕量化設計提供幫助
● 多種引線插座朝向：前插、側插、后插，尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間，多種可定制化選擇：繞組，多種出軸類型，多種出線方式、連接器、編碼器及齒輪箱
買家保護:
MOONS' 針對小型精密設備中的“小口徑混合型步進電機”，推出優化創新設計的高性能型MS08HY系列。 MOONS'多年來持續不斷的加大產品研發上的投入，深入研究混合型步進電機關鍵技術，依托常年積累的豐富電磁場分析數據、健全的電機仿真模型和海量的產品驗證數據，對NEMA8系列電機的磁路結構、安裝結構進行了創新升級，使MS08HY系列整體結構更加緊湊、磁路更加合理、電機效率更高，性能更優。同時，電機安裝方式更加豐富多樣，客戶可根據需求靈活選擇。
高轉矩
優化的磁路設計，使電機達到很高磁效率，實現更高的轉矩輸出。
結構緊湊 - 小體積、更輕盈
MS8HY系列電機具有更小的機身直徑，機身直徑從常規產品的Φ27mm縮小至Φ22mm。與市場主流產品相比，在具有相同電機厚度時，可以使電機體積下降約18.5%、電機重量減少約10%，為客戶實現設備的小型化、輕量化設計提供幫助。
精巧的機身設計
MS8HY系列電機提供方形端蓋和圓形端蓋兩種結構供客戶選擇，其中MOONS'創新設計的圓形端蓋結構，為客戶節省了更多的安裝空間。更有后插式出線結構的精巧設計，可以很大限度的減小用戶布線空間，充分展現出新設計電機在結構緊湊小型化上的特點。滿足了便攜式醫療設備、微型監控?cái)z像頭、電子顯微鏡等高端應用領域?qū)p量化、微型化、高精度步進電機的需求。
豐富多樣的安裝和連接形式
· 方形端蓋 方形端蓋設計是目前市場同類產品的主流設計，MS8HY系列方形端蓋設計提供兩種安裝孔間距（15.4mm和16mm）供客戶選擇，覆蓋市場所有主流設計。
· 圓形端蓋 MOONS' 依托先進的裝配工藝，創新設計了圓形端蓋，與電機鐵芯完美匹配，搭配標準梭形安裝板，提供便利安裝的同時將電機結構尺寸縮小，很大程度的減少了安裝空間。備注：圓形端蓋設計可根據客戶安裝需求，提供安裝板定制化服務。
· 引線式、插座式連接 引線式連接與電機實現永久性連接，客戶可以定制引線的長度、或者引線尾端的連接器類型，實現與電機驅動器快速、牢靠的連接。
插座式連接擁有前插、側插、后插等三個方向，尤其后插式連接可以實現電機機身小型化。
插座式連接擁有前插、側插、后插等三個方向，尤其后插式連接可以實現電機機身小型化。
多樣式的出線方式
客戶可以根據自身安裝需求，靈活地選擇出線形式和方向，用來縮短系統配線長度，減少配線作業，或避免引出線出線彎折帶來的風險及安裝空間浪費，實現快速、可靠的連接。
· 方形端蓋
· 圓形端蓋
定制化電機及相關搭配產品
這些電機常用于各種力矩需求的應用場合。我們的標準電機除了提供基本的定制，還提供之后的客戶和產品支持。可用的定制包括基于特殊運作環境下的更優性能的繞組定制、多種出軸定制、 多種出線方式、連接器及編碼器、齒輪箱定制。
· 閉環控制的高精度表現（需要編碼器）
MS8HY系列步進電機尺寸小，但仍可與光電旋轉編碼器組裝。客戶可以便捷地為電機制造一個閉環控制系統，相對于開環系統實現更高的可靠性和效率。而且，這種閉環系統還具有振動小，發熱低，啟停穩定的優點。 · 編碼器安裝尺寸
· 推薦編碼器 產品：光電式旋轉編碼器
型號：HS20A
分辨率：1000 P/R
信號：A、B、Z
電壓：4.5 ~ 5.5 VDC
輸入電流：60 mA (最大)
響應頻率：220 kHz
工作溫度：-20 ~ +85℃
型號：HS20A
分辨率：1000 P/R
信號：A、B、Z
電壓：4.5 ~ 5.5 VDC
輸入電流：60 mA (最大)
響應頻率：220 kHz
工作溫度：-20 ~ +85℃
· MS8HY系列步進電機+行星齒輪箱
結構緊湊，重量輕，間隙小，效率高，噪音低，輸出扭矩大。 · 推薦的齒輪箱| 齒輪箱數據 | |||||
| 減速比 | 4:1 | 16:1 | 64:1 | 256:1 | |
| 22:1 | 90:1 | 361:1 | |||
| 107:1 | 509:1 | ||||
| 級數 | 1 | 2 | 3 | 4 | |
| 最大連續轉矩 | Nm | 0.20 | 0.40 | 0.60 | 0.80 |
| 最大間歇轉矩 | Nm | 0.30 | 0.60 | 0.90 | 1.20 |
| 重量 | g | 34.3 | 34.6 | 54.4 | 64.0 |
| 最大效率 | % | 84 | 70 | 59 | 49 |
| 齒輪箱長度 L | mm | 17.7 | 22.9 | 28.1 | 33.3 |
| 規格： | ||
| 行星齒輪箱 | 直齒 | |
| 輸出軸 | 硬化不銹鋼 | |
| 輸出軸承 | 滑動軸承 | |
| 徑向間隙 | mm | ≤ 0.1 |
| 軸向間隙 | mm | ≤ 0.35 |
| 最大徑向負載 | N | 8 ( 距法蘭5mm 處) |
| 最大軸向負載 | N | 15 |
| 最大安裝力 | N | 100 |
| 建議輸入速度 | rpm | ≤10000 |
| 旋轉方向（輸入/輸出） | = | |
| 環境溫度 | ℃ | -20~+60 |
技術參數
| 相數 | 2 |
| 步數/每圈 | 200 |
| 步距角 | 1.8° |
| 步距角精度 | ±5% |
| 絕緣等級 | B, 130℃ |
| 絕緣電阻 | 100 MegOhms |
| 軸向負載(1000RPM情況下20,000小時 ) | 6N (1.3 Lbs.) 推力 25N (5.6 Lbs.) 拉力 |
| 徑向負載(1000RPM情況下20,000小時 ) | 18N (4 Lbs.) 作用點在扁絲中點 |
| 運行溫度 | -20℃～50℃ |
| IP 等級 | IP 40 |
| 認證 | RoHS |
系列命名規則
型號列表
| 電機長度 | 電機型號 | 電機接口 | 額定電流 | 靜力矩 | 繞組電參數 | 定位力矩 | 轉子慣量 | 電機質量 | |||||
| Ohms | mH | ||||||||||||
| 單出軸 | P=插座式 L=引線式 | Amps (帶散熱板) | Nm Typ. | oz-in Typ. | ±10% @20℃ | Typ. | mNm | oz-in | g cm2 | oz-in2 | kg | Lbs | |
| 29.5mm (1.16in.) | MS08HY1P4021 | P | 0.21 | 0.028 | 4.0 | 45 | 21 | 1.5 | 0.21 | 1.6 | 0.0088 | 0.04 | 0.088 |
| ^ MS08HY1P4050 | P | 0.5 | 0.030 | 4.2 | 8.8 | 4.7 | |||||||
| ^ MS08HY1P4070 | P | 0.7 | 0.030 | 4.2 | 4.5 | 2.3 | |||||||
| ^ MS08HY1P4070 | P | 1 | 0.030 | 4.2 | 2.3 | 1.17 | |||||||
| 39.5mm (1.56in.) | MS08HY3P4027 | P | 0.27 | 0.048 | 6.8 | 35 | 18.8 | 2 | 0.28 | 2.9 | 0.016 | 0.06 | 0.13 |
| ^ MS08HY3P4045 | P | 0.45 | 0.050 | 7.1 | 13.1 | 7.6 | |||||||
| ^ MS08HY3P4065 | P | 0.65 | 0.050 | 7.1 | 6.6 | 3.6 | |||||||
| ^ MS08HY3P4090 | P | 0.9 | 0.050 | 7.1 | 3.4 | 1.91 | |||||||
| 46.5mm (1.83in.) | MS08HY5P4028 | P | 0.28 | 0.057 | 8.1 | 34 | 24 | 2.5 | 0.35 | 4.2 | 0.023 | 0.08 | 0.18 |
| ^ MS08HY5P4040 | P | 0.4 | 0.057 | 8.1 | 16.4 | 12 | |||||||
| ^ MS08HY5P4060 | P | 0.6 | 0.057 | 8.1 | 8.2 | 5.6 | |||||||
| ^ MS08HY5P4090 | P | 0.9 | 0.057 | 8.1 | 3.7 | 2.4 | |||||||
| 比較 | 型號名稱 | 價格(未稅) | 立即購買 |
|---|---|---|---|
|
|
MS08HY1P4021 | N/A | |
|
|
MS08HY1R4050 | ￥297.00 |
|
|
|
MS08HY1F4050 | ￥297.00 |
|
|
|
MS08HY1P4050 | ￥297.00 |
|
|
|
MS08HY1P4070 | N/A | |
|
|
MS08HY1P4100 | ￥297.00 |
|
|
|
MS08HY3R4065 | N/A | |
|
|
MS08HY3F4065 | N/A | |
|
|
MS08HY3P4065 | ￥330.00 |
|
|
|
MS08HY3P4090 | ￥330.00 |
|
|
|
MS08HY5R4060 | N/A | |
|
|
MS08HY5F4060 | ￥357.00 |
|
|
|
MS08HY5P4060 | ￥357.00 |
|
|
|
MS08HY5P4090 | ￥357.00 |
|
MS08HY-雙極性
 |  |  |
 |  |  |
 |  |  |
尺寸圖
■ 電機尺寸: mm(in)
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS08HY1P4021.pdf | 213 | ||
| MS08HY1P4050.pdf | 271 | ||
| MS08HY3R4065.pdf | 207 | ||
| MS08HY1R4050.pdf | 230 | ||
| MS08HY1F4050.pdf | 312 | ||
| MS08HY3P4065.pdf | 214 | ||
| MS08HY5F4060.pdf | 242 | ||
| MS08HY3P4090.pdf | 213 | ||
| MS08HY5P4060.pdf | 227 | ||
| MS08HY5P4090.pdf | 214 | ||
| MS08HY1P4100.pdf | 213 | ||
| MS08HY1P4070.pdf | 213 | ||
| MS08HY3F4065.pdf | 437 | ||
| MS08HY5R4060.pdf | 200 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS08HY1P_3D模型.step | STEP | 666 | |
| MS08HY3P_3D模型.step | STEP | 666 | |
| MS08HY1F4050_3D模型.step | STEP | 632 | |
| MS08HY1R4050_3D模型.step | STEP | 613 | |
| MS08HY5P_3D模型.STEP | STEP | 666 | |
| MS08HY5R4060_3D模型.STEP | STEP | 613 | |
| MS08HY5F4060_3D模型.STEP | STEP | 632 | |
| 4611110034904.stp | STEP | 4684 | |
| 4611110034905.stp | STEP | 4771 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 混合式步進電機樣本.pdf | 37705 |
按產品類型篩選
所有產品線束
驅動器
聯軸器
電機接線圖和勵磁原理圖
