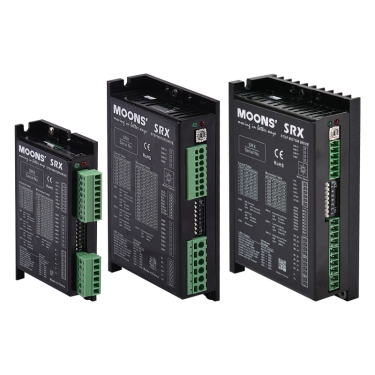

ID SRX系列脈沖控制型直流電源輸入

SRX系列步進電機驅動器是全新一代高性價比脈沖控制型步進電機驅動器,是經典SR系列的全新升級版。具有優越的性能表現，在實現高速域大力矩輸出的同時，低噪音，低振動。SRX系列驅動器可工作在脈沖方向模式或雙脈沖模式，通過開關設置運行電流和細分等參數。

● 與AM系列步進電機性能匹配優化
● 大力矩，低噪音，低振動
● 脈沖方向模式或雙脈沖模式
● 帶直插式連接器版本使接線更便捷
● 支持過壓保護，欠壓保護，過溫保護，過流保護等

品牌: MOONS'

價格(未稅): CNY 395.0 - 520.0 EA

* 訂單金額滿100元免運費
* 國慶節假期（10月1日至10月8日）之間的線上訂單發貨，我們將在假期結束后的第一個工作日（10月9日）進行安排，由此給您帶來的不便，我們深感抱歉，敬請您的諒解！

支付方式

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

提醒我

咨詢

■ 描述

SRX系列兩相直流脈沖型步進電機驅動器是基于PID電流控制算法設計的高性價比細分型驅動器，與AM系列步進電機性能匹配優化，具有優越的性能表現，高速大力矩輸出，低噪音，低振動，參數配置通過開關選擇。

■ 特性

直插式連接器版本可選

接線更容易、更可靠
節約接線時間

抗共振

步進系統的一點不足就在于存在著固有的共振點，SRX 系列驅動器自動計算共振點，并以此來調整控制算法，從而達到抑制共振的目的。此技術極大的提高了中頻穩定性，使得高速時有更大的力矩輸出。
更優異的高速性能

細分插補

在低細分脈沖之間自動插入細分，以滿足在低細分下仍能保持運動平滑。
更平滑的運動表現

輸入信號平滑

對速度和方向信號的動態濾波可以減少電機及機械系統的運動瞬變，使電機運行更加平滑，同時也可以減小機械磨損。
更穩定的系統表現

控制模式設置

通過開關設置脈沖方向模式或雙脈沖模式。
靈活選擇脈沖模式

■ 命名規則

■ 訂貨信息

型號	電流	電壓	描述
SRX02-S	0.3-2.2A	12 - 48 VDC	帶擰螺釘接線柱式連接器
SRX04-S	1.0-4.5A	24 - 48 VDC	帶擰螺釘接線柱式連接器
SRX08-S	2.4-7.8A	24 - 70 VDC	帶擰螺釘接線柱式連接器
SRX02-V	0.3-2.2A	12-48VDC	IO 速度控制，帶擰螺釘接線柱式連接器
SRX04-V	1.0-4.5A	24-48VDC	IO 速度控制，帶擰螺釘接線柱式連接器
SRX08-V	2.4-7.8A	24-70VDC	IO 速度控制，帶擰螺釘接線柱式連接器
SRX04-S-LEA	1.0-4.5A	24VDC	EMI RE(Radiated Emission ) 等級達到class A 三米暗室測試結果，30-230MHz, 50dBμV/m; 230-1000MHz, 57dBμV/m
SRX08-S-LEA	2.4-7.8A	24VDC	EMI RE(Radiated Emission ) 等級達到class A 三米暗室測試結果，30-230MHz, 50dBμV/m; 230-1000MHz, 57dBμV/m
SRX04-S-LEB	1.0-4.5A	24VDC	EMI RE(Radiated Emission ) 等級達到class B 三米暗室測試結果，30-230MHz, 40dBμV/m; 230-1000MHz, 47dBμV/m
SRX08-S-LEB	2.4-7.8A	24VDC	EMI RE(Radiated Emission ) 等級達到class B 三米暗室測試結果，30-230MHz, 40dBμV/m; 230-1000MHz, 47dBμV/m

LEA, 驅動器外部無需措施，LEB, 驅動器電源和電機線需要套磁環。

數據表

驅動器規格

推薦電機

■ 驅動器規格

功率模塊
功率放大類型	雙路H橋MOS管，適用于驅動兩相步進電機
電流控制	16 KHz PWM控制
供電電壓	SRX02：12-48 VDC 欠壓保護點：11 VDC 過壓保護點：53 VDC SRX04：24-48 VDC 欠壓保護點：18 VDC 過壓保護點：53 VDC SRX08：24-70 VDC 欠壓保護點：18 VDC 過壓保護點：80 VDC SRX04/08-□-LEA/B: 24 VDC
輸出電流	SRX02：0.3 ~ 2.2 A/相(正弦峰值) SRX04：1.0 ~ 4.5 A/相(正弦峰值) SRX08：2.4 ~ 7.8 A/相(正弦峰值)
待機電流衰減	在電機停止運行1秒后，電流會自動減小為運行電流的50%或90%，通過撥碼開關設置
保護	過壓保護，欠壓保護，過溫保護，過流保護，電機線開路檢測等
	控制模塊（脈沖控制型）	控制模塊（IO速度控制型）
自動設置	驅動器上電時能自動檢測電機參數( 如電阻和電感)，并根據此參數來優化電機運行性能
自檢	電機以1 rps速度做兩圈正反轉往復運動，通過撥碼開關設置
運行模式	脈沖/方向或雙脈沖，通過撥碼開關設置	啟停/方向
細分分辨率	200，400，800，1600，3200，6400，12800，25600，1000，2000，4000，5000，8000，10000，20000，25000 步/轉，通過撥碼開關設置	1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16轉/秒，通過撥碼開關設置
脈沖平滑濾波	即使在低細分下，電機也可以平滑運行，通過撥碼開關設置	/
數字量輸入	3路數字量輸入 STEP：脈沖或CW方向脈沖輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬250 ns，最大脈沖頻率 2 MHz DIR：方向或CCW方向脈沖輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬250 ns，最大脈沖頻率 2 MHz EN：使能輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬100 μs，最大脈沖頻率 5 KHz	3路數字量輸入 RUN：啟停輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬250 ns，最大脈沖頻率 2 MHz DIR：方向輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬250 ns，最大脈沖頻率 2 MHz EN：使能輸入，光電隔離，差分，5-24 VDC高電平邏輯，最小脈寬100 μs，最大脈沖頻率 5 KHz
輸入噪音濾波	150 KHz或2 MHz，通過撥碼開關設置，預防電氣噪音對脈沖信號的干擾	/
數字量輸出	1路數字量輸出 OUT：報警輸出，光電隔離，達靈頓型輸出，最大30 VDC/100 mA。導通壓降：1.5 VDC @ 100 mA
狀態指示燈	1個紅燈和1個綠燈
物理規格
環境溫度	0~40℃ (32~104 ℉ )( 安裝合適的散熱器)
環境濕度	最大90%，無結露
重量	SRX02: 0.15kg SRX04: 0.26kg SRX08: 0.3kg

■ 推薦電機

□ 標準型步進電機

產品型號	特征	引線數	長度 mm	靜力矩 N.m	驅動器電流設置范圍 ※ A	轉子慣量 g.cm²	重量 Kg	絕緣強度
AM6HY04A0-01N	單出軸	4	30	0.0058	0.1 - 0.4	5.8	0.03	500VAC/1分鐘
AM8HY2050-01N	單出軸	4	29.5	02	0.1 - 0.4	1.6	0.04	500VAC/1分鐘
AM8HY2050-02N	雙出軸	4	29.5	0.02	0.1 - 0.4	1.6	0.04	500VAC/1分鐘
AM8HY4043-01N	單出軸	4	46.5	0.042	0.1 - 0.4	4.2	0.09	500VAC/1分鐘
AM8HY4043-02N	雙出軸	4	46.5	0.042	0.1 - 0.4	4.2	0.09	500VAC/1分鐘
AM11HS1008-07	單出軸	4	31.0	0.072	0.1 - 1.4	9	0.1	500VAC/1分鐘
AM11HS3007-02	單出軸	4	40.0	0.082	0.1 - 1.4	12	0.15	500VAC/1分鐘
AM11HS5008-01	單出軸	4	51.0	0.125	0.1 - 1.4	18	0.2	500VAC/1分鐘
AM11HS50A0-01	單出軸	4	51	0.2	0.1 - 1.4	18	0.2	500VAC/1分鐘
AM14HS10A0-01	單出軸	4	27.3	0.14	0.1 - 1.4	12	0.15	500VAC/1分鐘
AM14HS10A0-02	雙出軸	4	27.3	0.14	0.1 - 1.4	12	0.15	500VAC/1分鐘
AM14HS30A0-01	單出軸	4	36	0.23	0.1 - 1.4	20	0.21	500VAC/1分鐘
AM14HS30A0-02	雙出軸	4	36	0.23	0.1 - 1.4	20	0.21	500VAC/1分鐘
AM14HS50A0-01	單出軸	4	55.5	0.4	0.1 - 1.4	35	0.24	500VAC/1分鐘
AM14HS50A0-02	雙出軸	4	55.5	0.4	0.1 - 1.4	35	0.24	500VAC/1分鐘
AM17HD4452-02N	單出軸	4	34.3	0.285	0.1 - 2.1	38	0.23	500VAC/1分鐘
AM17HD4452-01N	雙出軸	4	34.3	0.285	0.1 - 2.1	38	0.23	500VAC/1分鐘
AM17HD2438-02N	單出軸	4	39.8	0.46	0.1 - 2.1	57	0.28	500VAC/1分鐘
AM17HD2438-01N	雙出軸	4	39.8	0.46	0.1 - 2.1	57	0.28	500VAC/1分鐘
AM17HD6426-06N	單出軸	4	48.3	0.59	0.1 - 2.1	82	0.36	500VAC/1分鐘
AM17HD6426-05N	雙出軸	4	48.3	0.59	0.1 - 2.1	82	0.36	500VAC/1分鐘
AM17HDB410-01N	單出軸	4	62.8	0.85	0.1 -1.9	123	0.6	500VAC/1分鐘
AM17HDB410-02N	雙出軸	4	62.8	0.85	0.1 - 1.9	123	0.6	500VAC/1分鐘
AM23HS04A0-01	單出軸	4	39.0	0.82	0.1 - 2.5	105	0.4	500VAC/1分鐘
AM23HS04A0-02	雙出軸	4	39.0	0.82	0.1 - 2.5	105	0.4	500VAC/1分鐘
AM23HS84A0-01	單出軸	4	55.0	1.5	0.1 - 2.5	215	0.6	500VAC/1分鐘
AM23HS84A0-02	雙出軸	4	55.0	1.5	0.1 - 2.5	215	0.6	500VAC/1分鐘
AM23HSA4A0-01	單出軸	4	77.0	2.3	0.1 - 2.5	365	1.0	500VAC/1分鐘
AM23HSA4A0-02	雙出軸	4	77.0	2.3	0.1 - 2.5	365	1.0	500VAC/1分鐘
AM23HS04B0-01	單出軸	4	39.0	0.82	0.1 - 5.2	105	0.4	500VAC/1分鐘
AM23HS04B0-02	雙出軸	4	39.0	0.82	0.1 - 5.2	105	0.4	500VAC/1分鐘
AM23HS84B0-01	單出軸	4	55.0	1.5	0.1 - 5.2	215	0.6	500VAC/1分鐘
AM23HS84B0-02	雙出軸	4	55.0	1.5	0.1 - 5.2	215	0.6	500VAC/1分鐘
AM23HSA4B0-01	單出軸	4	77.0	2.3	0.1 - 5.2	365	1.0	500VAC/1分鐘
AM23HSA4B0-02	雙出軸	4	77.0	2.3	0.1 - 5.2	365	1.0	500VAC/1分鐘
AM23HS04B0-03	單出軸	4	39.0	0.82	0.1 - 5.2	105	0.4	500VAC/1分鐘
AM23HS04B0-04	雙出軸	4	39.0	0.82	0.1 - 5.2	105	0.4	500VAC/1分鐘
AM23HS84B0-03	單出軸	4	55.0	1.5	0.1 - 5.2	215	0.6	500VAC/1分鐘
AM23HS84B0-04	雙出軸	4	55.0	1.5	0.1 - 5.2	215	0.6	500VAC/1分鐘
AM23HSA4B0-03	單出軸	4	77.0	2.3	0.1 - 5.2	365	1.0	500VAC/1分鐘
AM23HSA4B0-04	雙出軸	4	77.0	2.3	0.1 - 5.2	365	1.0	500VAC/1分鐘
AM24HS2402-08N	單出軸	4	54.0	1.57	0.1 - 5.6	450	0.83	500VAC/1分鐘
AM24HS2402-11N	雙出軸	4	54.0	1.57	0.1 - 5.6	450	0.83	500VAC/1分鐘
AM24HS5401-10N	單出軸	4	85.0	3.2	0.1 - 5.6	900	1.4	500VAC/1分鐘
AM24HS5401-24N	雙出軸	4	85.0	3.2	0.1 - 5.6	900	1.4	500VAC/1分鐘
AM34HD0404-08	單出軸	4	66.5	3.7	0.1 - 8.9	1100	1.6	500VAC/1分鐘
AM34HD0404-09	雙出軸	4	66.5	3.7	0.1 - 8.9	1100	1.6	500VAC/1分鐘
AM34HD1404-06	單出軸	4	96.0	6.7	0.1 - 8.9	1850	2.7	500VAC/1分鐘
AM34HD1404-07	雙出軸	4	96.0	6.7	0.1 - 8.9	1850	2.7	500VAC/1分鐘
AM34HD2403-07	單出軸	4	125.5	9.4	0.1 - 7.9	2750	3.8	500VAC/1分鐘
AM34HD2403-08	雙出軸	4	125.5	9.4	0.1 - 7.9	2750	3.8	500VAC/1分鐘
AM34HD3402-01	單出軸	4	156.0	11.5	0.1 - 7.9	4400	5.2	500VAC/1分鐘
AM34HD3402-02	雙出軸	4	156.0	11.5	0.1 - 7.9	4400	5.2	500VAC/1分鐘
AM34HM0404-S	單出軸	4	61	3.7	0.1~8.82	1300	1.6	500VAC/1分鐘
AM34HM0404-D	雙出軸	4	61	3.7	0.1~8.82	1300	1.6	500VAC/1分鐘
AM34HM1404-S	單出軸	4	91	6.4	0.1~8.82	1850	2.7	500VAC/1分鐘
AM34HM1404-D	雙出軸	4	91	6.4	0.1~8.82	1850	2.7	500VAC/1分鐘
AM34HM2403-S	單出軸	4	119	9.4	0.1~7.84	2750	3.8	500VAC/1分鐘
AM34HM2403-D	雙出軸	4	119	9.4	0.1~7.84	2750	3.8	500VAC/1分鐘
AM34HM3402-S	單出軸	4	147.5	11.5	0.1~7.84	5160	5.2	500VAC/1分鐘
AM34HM3402-D	雙出軸	4	147.5	11.5	0.1~7.84	5160	5.2	500VAC/1分鐘

※ 驅動器電流值為正弦峰值。

□ IP65型電機

產品型號	特征	引線數	長度 mm	靜力矩 N.m	驅動器電流設置范圍 ※ A	轉子慣量 g.cm²	重量 Kg	絕緣強度
AM23HS2450-03	IP65電機	4	61.5	1.25	0.1 - 5.2	260	0.6	500VAC/1分鐘
AM23HS3455-05	IP65電機	4	83.7	2.2	0.1 - 5.2	460	1.0	500VAC/1分鐘
AM24HS5401-44N	IP65電機	4	94.5	3.2	0.1 - 5.6	900	1.4	500VAC/1分鐘
AM34HD1404-13	IP65電機	4	98.0	6.7	0.1 - 8.9	1850	2.7	500VAC/1分鐘
AM34HD2403-13	IP65電機	4	127.5	9.4	0.1 - 7.9	2750	3.8	500VAC/1分鐘

※ 驅動器電流值為正弦峰值。

□ 帶剎車型電機

產品型號	特征	引線數	長度 mm	靜力矩 N.m	驅動器電流設置范圍 ※ A	轉子慣量 g.cm²	重量 Kg	絕緣強度
AM17HD4452-BR01	帶剎車	4+2	60.3	0.285	0.1 - 2.1	38	0.38	500VAC/1分鐘
AM17HD2438-BR01	帶剎車	4+2	65.8	0.46	0.1 - 2.1	57	0.43	500VAC/1分鐘
AM17HD6426-BR01	帶剎車	4+2	74.3	0.59	0.1 - 2.1	82	0.51	500VAC/1分鐘
AM17HDB410-BR01	帶剎車	4+2	88.8	0.85	0.1 - 1.9	123	0.75	500VAC/1分鐘
AM23HS04B0-BR01	帶剎車	4+2	80.0	0.82	0.1 - 5.2	105	1.5	500VAC/1分鐘
AM23HS84B0-BR01	帶剎車	4+2	96.0	1.5	0.1 - 5.2	215	1.5	500VAC/1分鐘
AM23HSA4B0-BR01	帶剎車	4+2	118.0	2.3	0.1 - 5.2	365	1.5	500VAC/1分鐘
AM24HS2402-BR01	帶剎車	4+2	95.0	1.57	0.1 - 5.6	450	1.03	500VAC/1分鐘
AM24HS5401-BR01	帶剎車	4+2	126.0	3.2	0.1 - 5.6	900	1.6	500VAC/1分鐘
AM34HD0404-BR01	帶剎車	4+2	118.5	3.7	0.1 - 8.9	1100	2.2	500VAC/1分鐘
AM34HD1404-BR01	帶剎車	4+2	148.0	6.7	0.1 - 8.9	1850	3.3	500VAC/1分鐘
AM34HD2403-BR01	帶剎車	4+2	177.5	9.4	0.1 - 7.9	2750	4.4	500VAC/1分鐘

※ 驅動器電流值為正弦峰值。

□ 帶編碼器型電機

產品型號	特征	引線數	長度 mm	靜力矩 N.m	驅動器電流設置范圍 ※ A	轉子慣量 g.cm²	重量 Kg	絕緣強度
AM17HD4452-F1000D	帶編碼器	4	34.3	0.285	0.1 - 2.1	38	0.24	500VAC/1分鐘
AM17HD2438-F1000D	帶編碼器	4	39.8	0.46	0.1 - 2.1	57	0.29	500VAC/1分鐘
AM17HD6426-F1000D	帶編碼器	4	48.3	0.59	0.1 - 2.1	82	0.37	500VAC/1分鐘
AM17HDB410-F1000D	帶編碼器	4	62.8	0.85	0.1 - 1.9	123	0.61	500VAC/1分鐘
AM23HS04A0-F1000D	帶編碼器	4	39	0.82	0.1 - 2.5	105	0.41	500VAC/1分鐘
AM23HS84A0-F1000D	帶編碼器	4	55	1.5	0.1 - 2.5	215	0.61	500VAC/1分鐘
AM23HSA4A0-F1000D	帶編碼器	4	77	2.3	0.1 - 2.5	365	1.01	500VAC/1分鐘
AM23HS04B0-F1000D	帶編碼器	4	39	0.82	0.1 - 5.2	105	0.41	500VAC/1分鐘
AM23HS84B0-F1000D	帶編碼器	4	55	1.4	0.1 - 5.2	215	0.61	500VAC/1分鐘
AM23HSA4B0-F1000D	帶編碼器	4	77	2.3	0.1 - 5.2	365	1.01	500VAC/1分鐘
AM24HS2402-F1000D	帶編碼器	4	54	1.57	0.1 - 5.6	450	0.84	500VAC/1分鐘
AM24HS5401-F1000D	帶編碼器	4	85	3.2	0.1 - 5.6	900	1.41	500VAC/1分鐘
AM34HD0404-F1000D	帶編碼器	4	66.5	3.7	0.1 - 8.9	1100	1.61	500VAC/1分鐘
AM34HD1404-F1000D	帶編碼器	4	96	6.7	0.1 - 8.9	1850	2.71	500VAC/1分鐘
AM34HD2403-F1000D	帶編碼器	4	125.5	9.4	0.1 - 7.9	2750	3.81	500VAC/1分鐘
AM34HD3402-F1000D	帶編碼器	4	156	11.5	0.1 - 7.9	4400	5.21	500VAC/1分鐘

※ 驅動器電流值為正弦峰值。

□ 帶減速機型電機

產品型號	特征	引線數	長度 mm	靜力矩 N.m	驅動器電流設置范圍 ※ A	轉子慣量 g.cm²	重量 Kg	絕緣強度
AM17HD4452-PG05	配5比減速機電機	4	101.8	1.25	0.1 - 2.1	950	0.55	500VAC/1分鐘
AM17HD4452-PG10	配10比減速機電機	4	101.8	2.5	0.1 - 2.1	3800	0.55	500VAC/1分鐘
AM17HD4452-PG20	配20比減速機電機	4	114.8	5	0.1 - 2.1	15200	0.63	500VAC/1分鐘
AM17HD2438-PG05	配5比減速機電機	4	107.3	2	0.1 - 2.1	1425	0.6	500VAC/1分鐘
AM17HD2438-PG10	配10比減速機電機	4	107.3	4	0.1 - 2.1	5700	0.6	500VAC/1分鐘
AM17HD2438-PG20	配20比減速機電機	4	120.3	8	0.1 - 2.1	22800	0.68	500VAC/1分鐘
AM17HD6426-PG05	配5比減速機電機	4	115.8	2.5	0.1 - 2.1	2050	0.68	500VAC/1分鐘
AM17HD6426-PG10	配10比減速機電機	4	115.8	5	0.1 - 2.1	8200	0.68	500VAC/1分鐘
AM17HD6426-PG20	配20比減速機電機	4	128.8	10	0.1 - 2.1	32800	0.76	500VAC/1分鐘
AM17HDB410-PG05	配5比減速機電機	4	130.3	4.25	0.1 - 1.9	3075	0.92	500VAC/1分鐘
AM17HDB410-PG10	配10比減速機電機	4	130.3	8.5	0.1 - 1.9	12300	0.92	500VAC/1分鐘
AM17HDB410-PG20	配20比減速機電機	4	143.3	17	0.1 - 1.9	49200	1.0	500VAC/1分鐘
AM23HS04B0-PG05	配5比減速機電機	4	112.5	4.1	0.1 - 5.2	2625	1.23	500VAC/1分鐘
AM23HS04B0-PG10	配10比減速機電機	4	112.5	8.2	0.1 - 5.2	10500	1.23	500VAC/1分鐘
AM23HS04B0-PG20	配20比減速機電機	4	125.5	16.4	0.1 - 5.2	42000	1.44	500VAC/1分鐘
AM23HS84B0-PG05	配5比減速機電機	4	128.5	7.5	0.1 - 5.2	5375	1.43	500VAC/1分鐘
AM23HS84B0-PG10	配10比減速機電機	4	128.5	15	0.1 - 5.2	21500	1.43	500VAC/1分鐘
AM23HS84B0-PG20	配20比減速機電機	4	141.5	30	0.1 - 5.2	86000	1.64	500VAC/1分鐘
AM23HSA4B0-PG05	配5比減速機電機	4	150.5	11.5	0.1 - 5.2	9125	1.83	500VAC/1分鐘
AM23HSA4B0-PG10	配10比減速機電機	4	150.58	23	0.1 - 5.2	36500	1.83	500VAC/1分鐘
AM23HSA4B0-PG20	配20比減速機電機	4	163.5	46	0.1 - 5.2	146000	2.07	500VAC/1分鐘
AM24HS2402-PG05	配5比減速機電機	4	127.5	6	0.1 - 5.6	112500	1.66	500VAC/1分鐘
AM24HS2402-PG10	配10比減速機電機	4	127.5	12	0.1 - 5.6	45000	1.66	500VAC/1分鐘
AM24HS2402-PG20	配20比減速機電機	4	140.5	24	0.1 - 5.6	180000	1.87	500VAC/1分鐘
AM24HS5401-PG05	配5比減速機電機	4	158.5	12.5	0.1 - 5.6	22500	2.23	500VAC/1分鐘
AM24HS5401-PG10	配10比減速機電機	4	158.5	25	0.1 - 5.6	90000	2.23	500VAC/1分鐘
AM24HS5401-PG20	配20比減速機電機	4	171.5	50	0.1 - 5.6	360000	2.44	500VAC/1分鐘
AM34HD0404-PG05	配5比減速機電機	4	170.5	15	0.1 - 8.9	27500	3.71	500VAC/1分鐘
AM34HD0404-PG10	配10比減速機電機	4	170.5	30	0.1 - 8.9	110000	3.71	500VAC/1分鐘
AM34HD0404-PG20	配20比減速機電機	4	188.5	60	0.1 - 8.9	440000	4.21	500VAC/1分鐘
AM34HD1404-PG05	配5比減速機電機	4	210.0	25	0.1 - 8.9	46250	4.81	500VAC/1分鐘
AM34HD1404-PG10	配10比減速機電機	4	210.0	50	0.1 - 8.9	185000	4.81	500VAC/1分鐘
AM34HD1404-PG20	配20比減速機電機	4	218.0	100	0.1 - 8.9	740000	5.31	500VAC/1分鐘
AM34HD2403-PG05	配5比減速機電機	4	229.5	35.5	0.1 - 7.9	68750	5.91	500VAC/1分鐘
AM34HD2403-PG10	配10比減速機電機	4	229.5	71	0.1 - 7.9	275000	5.91	500VAC/1分鐘
AM34HD2403-PG20	配20比減速機電機	4	247.5	142	0.1 - 7.9	1100000	6.41	500VAC/1分鐘

※ 驅動器電流值為正弦峰值。

在線訂購

型號名稱	價格(未稅)	立即購買
SRX04-2X-S	N/A
SRX04-2X-V	N/A
SRX04-2X-A	N/A
SRX02-S	￥395.00	添加至購物車
SRX04-S	￥429.00	添加至購物車
SRX08-S	￥477.00	添加至購物車
SRX02-V	N/A
SRX04-V	￥429.00	添加至購物車
SRX08-V	￥452.00	添加至購物車
SRX04-S-LEA	N/A
SRX04-S-LEB	N/A
SRX08-S-LEA	￥497.00	添加至購物車
SRX08-S-LEB	￥520.00	添加至購物車

力矩曲線

機械尺寸

■ 機械尺寸( 單位：mm)

□ SRX02-S/V

□ SRX04-S/V

□ SRX08-S/V

技術文檔

2D尺寸圖
3D模型
宣傳手冊
使用手冊
相關證書
相關軟件
EPLAN

2D尺寸圖

標題	文件類型	大小(KB)
SRX04-S 2D.dwg	DWG	168
SRX02-S 2D.dwg	DWG	142
SRX08-S 2D.dwg	DWG	139
SRX04-V_2D.pdf	PDF	119
SRX04-H 2D.dwg	DWG	92
SRX07-2X-S 2D.pdf	PDF	291
SRX08-V_2D.pdf	PDF	118
SRX08-H 2D.dwg	DWG	106
SRX07-2X-A 2D.pdf	PDF	288
SRX02-V 2D.pdf	PDF	100
SRX04-S-LEA 2D.pdf	PDF	120
SRX04-2X-S 2D.pdf	PDF	445
SRX04-2X-V 2D.pdf	PDF	479
SRX07-2X-V 2D.pdf	PDF	291
SRX08-S-LEB 2D.pdf	PDF	118
SRX08-S-LEA 2D.pdf	PDF	117
SRX04-S-LEB 2D.pdf	PDF	121
SRX04-2X-A 2D.pdf	PDF	815

3D模型

標題	文件類型	大小(KB)
SRX02-S 3D.stp	STEP	5938
SRX04-S 3D.stp	STEP	5331
SRX04-V 3D.step	STEP	14460
SRX08-V 3D.step	STEP	16399
SRX08-S 3D.stp	STEP	6676
SRX02-V 3D.STEP	STEP	19107
SRX07-2X-S 3D.stp	STEP	8598
SRX04-H 3D.step	STEP	4218
SRX04-2X-S 3D.stp	STEP	49931
SRX04-2X-V 3D.stp	STEP	49955
SRX04-S-LEA 3D.step	STEP	14460
SRX07-2X-A 3D.stp	STEP	7818
SRX07-2X-V 3D.stp	STEP	7935
SRX08-S-LEA 3D.step	STEP	16399
SRX08-H 3D.step	STEP	6168
SRX04-S-LEB 3D.step	STEP	14460
SRX08-S-LEB 3D.step	STEP	16399
SRX04-2X-A 3D.STEP	STEP	10065

宣傳手冊

標題	文件類型	大小(KB)	下載
SRX Family Brochure-CN20250729 A6.pdf	PDF	8922

使用手冊

標題	文件類型	大小(KB)
SRX02 UserManual_CN20220725.pdf	PDF	2627
SRX04 UserManual_CN20220725.pdf	PDF	2721
SRX08 UserManual_CN20220725.pdf	PDF	2603
SRX dual-axis UserManual_CN20230209.pdf	PDF	2679
SRX08-V UserManual_CN20241108.pdf	PDF	2692
SRX04-V UserManual_CN20241108.pdf	PDF	2780
SRX02-V UserManual_CN20241108.pdf	PDF	2854
SRX04 dual-axis UserManual_CN20250707.pdf	PDF	3127
SRX04-LEA or LEB UserManual_CN20241108.pdf	PDF	2745
SRX08-LEA or B UserManual_CN20241108.pdf	PDF	2639

相關證書

標題	文件類型	大小(KB)	下載
ROHS declaration-2025-A0.pdf	PDF	507
SRX系列與SR系列CE證書.pdf	RAR	256

相關軟件

標題	文件類型	大小(KB)	下載
Stepper Suite Setup 4.0.24.1225.zip	ZIP	22841

EPLAN

標題	文件類型	大小(KB)
SRX02-S.edz	RAR	6007
SRX04-S.edz	RAR	2700
SRX08-V.edz	RAR	3172
SRX04-V.edz	RAR	2689
SRX08-S.edz	RAR	3172
SRX08-S-LEB.edz	RAR	3303
SRX04-S-LEA.edz	RAR	2701
SRX02-V.edz	RAR	5651
SRX08-S-LEA.edz	RAR	3303
SRX04-S-LEB.edz	RAR	2700

配套產品

按產品類型篩選

所有產品
再生放電鉗

包裝及發貨

物流追蹤

從簡單的網上下單到產品交付到您的手上，我們總能確保每個環節安全快捷

專業的產品標簽

考慮到所有可能的苛刻應用環境，MOONS'為每個產品設計的標簽通過了耐水性測試，耐久性摩擦測試，耐高溫性和耐腐蝕性測試。

另外，我們的產品標貼印有含產品詳情頁的二維碼，便于用戶隨時掌握產品詳細信息。

提示：此標簽適用于步進電機產品。

（專業包裝盒和獨特外觀設計）

（單臺產品外加裹珍珠棉）

（多臺產品有外箱包裝）

安全包裝

為了確保您的貨物能夠承受長途旅行并安全到達，MOONS'特別設計了結構牢固的包裝紙箱，并通過內部跌落測試。

紙箱由可回收材料制成，為您提供專業的安全交貨。

無論用戶購買單臺產品還是多臺產品，我們均用內外雙層包裝防護進一步減小產品被損害的風險。

出貨可視化

我們每一單出貨前，都經過有經驗的倉儲人員悉心包裝，并將重要過程公布于網站，用戶下單后可清晰看到已購產品的出貨過程以及物流狀態。
