無刷無齒槽電機

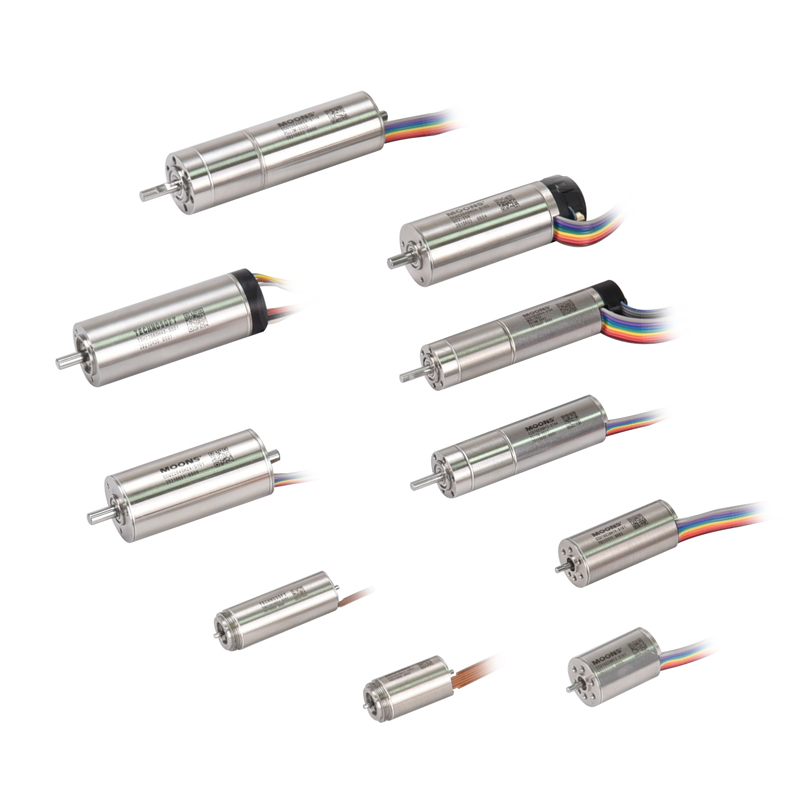

EC系列直流無刷無槽電機提供Ø13mm, Ø16mm, Ø22mm等多種外徑及機身長度規格，各系列均提供多種額定電壓版本，根據客戶需求提供齒輪箱、編碼器、高低速應用、高低溫環境等定制選項，更多產品詳情敬請咨詢鳴志在線客服。
有刷空心杯電機

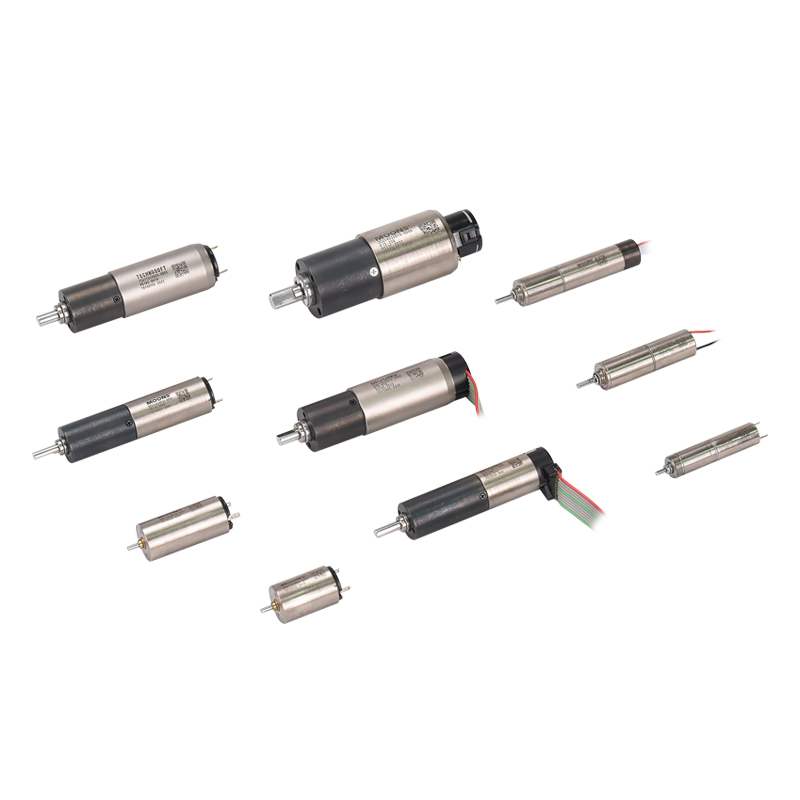

DCU系列直流有刷電機提供Ø8mm~Ø24mm多種外徑及機身長度規格型號，采用空心轉子設計方案，具有高加速度、低轉動慣量、無齒槽效應、無鐵損小巧輕便等特點、非常適合頻繁啟停、對舒適度和便捷性有要求的手持應用，各系列均提供多種額定電壓版本，根據客戶需求提供齒輪箱、編碼器、高低速等應用環境定制選項，更多產品詳情敬請咨詢鳴志在線客服。
無齒槽&空心杯驅動器

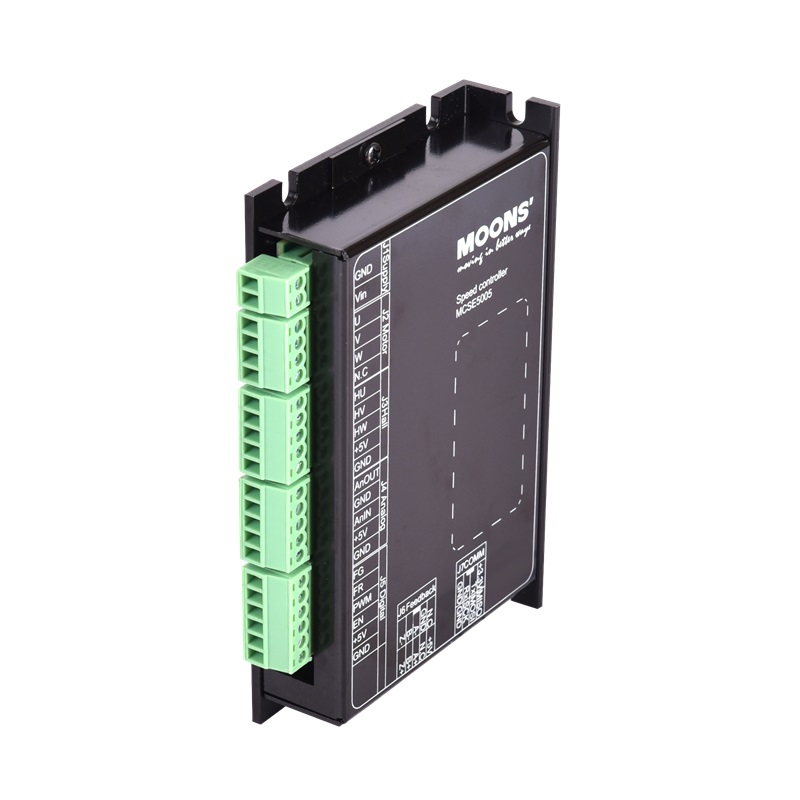

鳴志無齒槽&空心杯系列驅動專為鳴志空心杯系列產品研發，用戶可通過此系列產品實現電機的快速驅動。
■ 空心杯電機樣本目錄下載
 |  |
| 無齒槽&空心杯電機樣本 | 配套驅動器樣本 |
■ 空心杯電機相關視頻
2019 CMEF展會上展出的無齒槽 & 空心杯電機產品。■ 什么是空心杯電機？
| 空心杯電機在結構上突破傳統電機的轉子結構形式，采用了無鐵芯轉子，也叫空心杯型轉子，這種新穎的轉子結構徹底消除了因鐵芯形成渦流而造成的電能損耗。 同時空心杯電機重量和轉動慣量大幅降低，從而減少轉子自身的機械能損耗。由于轉子結構變化而使電機的運轉特性得到極大改善，不但具有突出的節能特點，更為重要的是具備了鐵芯電機所無法達到的控制和拖動特性。 空心杯電機屬于直流永磁的伺服控制電機，也可以將其歸類為微特電機。空心杯電機具有突出的節能特性、靈敏方便的控制特性和穩定的運行特性，技術優勢明顯。作為高效率的能量轉換裝置，在很多領域代表了電動機的發展方向。 |  |
■ 空心杯電機的自支撐繞組技術
空心杯電機的自支撐繞組由漆包線制成，漆包線由銅導體和絕緣漆層兩部分組成，裸線經退火軟化后，再經過多次涂漆，烘焙而成。在制造過程中，通過施加壓力和溫度將相鄰銅線上的油漆熔化在一起。油漆是一種熱塑性塑料，含有一種使其易于成型的溶劑。在高溫制造過程中的，溶劑氣體逸出，熱塑體變硬，繞組便有了一定穩定性和剛度。適當?shù)恼澈希z帶或玻璃纖維）可進一步提高纏繞的強度和形狀穩定性。這一點在大電流高負載的情況下尤為重要，因?yàn)樵诖箅娏鞲哓?fù)載情況下，繞組發熱量增大，油漆變的更軟。■ 空心杯電機的分類
無齒槽電機 Slotless Motor直流無刷無齒槽電機，行業內通常稱為“無刷空心杯電機”。
空心杯電機 Coreless Motor
直流有刷無鐵芯電機，行業內通常稱為“有刷空心杯電機”。
■ 有刷空心杯電機和無刷空心杯電機的結構差異
空心杯電機分為有刷和無刷兩種，有刷電機轉子無鐵芯，無刷電機（又稱無刷無齒槽電機）定子無鐵芯。從下圖可以看出兩種電機的區別在于有刷空心杯電機利用碳刷（或者金屬電刷）和換向器的配合來完成換向，無刷空心杯電機沒有這種物理結構，線圈導線直接連接到控制器，通過處理連接板上的霍爾反饋的位置信號完成換向；有刷空心杯電機是線圈，換向器和連接板在外殼和永磁體中間旋轉，他們共同組成轉子。無刷空心杯電機的線圈是固定的，永磁鐵作為轉子在中間旋轉。鳴志目前開發出φ13mm、φ16mm、φ22mm、φ30mm機座尺寸的無刷空心杯電機，電機的空載轉速可以達到15000rpm~50000rpm；在有刷空心杯電機產品領域，鳴志開發了φ8mm、φ10mm、φ13mm、φ16mm、φ17mm、φ24mm等眾多機座尺寸，電機的空載轉速在10000rpm~16000rpm。空心杯電機在搭配不同速比的減速機和不同分辨率的編碼器后，也可以作為力矩電機以及位置反饋的裝置使用。 |  |
| 有刷空心杯電機結構圖 | 無刷空心杯電機結構圖 |
■ 空心杯電機特點
| 特點 | 優勢 |
| 無齒槽效應 | 低速運行平穩 低振動，低噪音 轉子可控制在任意位置 |
| 結構緊湊 | 磁路設計更優 功率密度更高 溫升低，效率高 |
| 低電感 | 高動態響應 高加速度 |
■ 有刷空心杯優點
高效率和能量利用率：空心杯電機取消了鐵芯結構，減少了定子鐵耗和轉子渦流損耗，能量轉換效率極高，能量利用率在75%~90%之間高轉速和動態響應：由于轉子無鐵芯，轉動慣量小，機械時間常數可以達到毫秒級，適合高速運轉和快速響應的應用場景。這種設計使得電機能夠快速啟動和制動，具有優良的動態響應性能
高功率密度：空心杯電機的設計緊湊，能夠在有限的空間內提供更大的扭矩輸出，適用于需要高功率密度的應用場景
低噪音：有刷空心杯電機在運行時產生的噪音較小，適合需要安靜運行的環境
高精度和可控性：由于其結構設計，空心杯電機具有較高的精度和可控性，適用于需要精確位置控制的應用
長壽命和低維護成本：采用先進的換向技術，減少了物理接觸和磨損，延長了電機的使用壽命，降低了維修成本
■ 無刷空心杯優點
高工作效率：無刷空心杯電機采用銅板線圈，無需卷線和槽硅鋼片，減少了渦流和磁滯損耗，同時較小的電阻進一步降低了能量損失，提升了工作效率高功率密度：由于其無鐵芯設計，減少了體積和重量，銅板線圈的重量輕且渦流損耗低，使得輸出功率和轉矩更高，從而實現高功率密度
無齒槽效應和轉矩滯后：銅板線圈和無硅鋼片的設計消除了齒槽效應，減少了速度和轉矩的波動，避免了轉矩滯后現象，提升了電機的響應和穩定性
低啟動轉矩：由于無齒槽效應和磁滯損耗，啟動轉矩較低，主要阻礙為軸承負荷，易于啟動
轉子與定子間無徑向作用力：無靜止硅鋼片的設計使得轉子與定子間無徑向磁力，增強了轉子的運行穩定性，適用于精密控制場合
低噪聲：取消有槽硅鋼片降低了轉矩和電壓諧波，減少了電機運行時的噪聲，使得電機運轉更平穩、噪聲更小
快速響應：低電感值的銅板線圈使電流對電壓變化反應更快，轉子無鐵芯降低轉動慣量，提高了響應速度和加速度
高峰值轉矩：空心杯電機在峰值轉矩上表現出色，電流與轉矩呈線性關系，確保了轉矩的穩定輸出
正弦波形平滑：銅板線圈的精確放置和正弦波驅動控制器的應用，確保了電壓波形的平滑性，提高了轉矩控制的精準度，適用于需要精確控制的設備
良好的散熱效果：銅板線圈設計優化了內外表面的空氣流動，相比傳統電機更有利于散熱，提高了電機的運行效率和壽命
■ 空心杯電機的行業應用
由于空心杯電機避開了有鐵芯電動機多種技術弊端，而且其突出的特點集中在電動機的主要性能方面，使其具備了廣闊的應用領域。尤其是隨著工業技術的飛速發展，對電動機的伺服特性不斷提出更高的期望和要求，使空心杯電機在很多應用場合擁有不可替代的地位。空心杯電機的應用，從軍事、高科技領域進入大工業和民用領域后，十多年來得到迅速的發展，尤其是在工業發達國家，已經涉及到大部分行業和許多產品。
1、需要快速響應的隨動系統。如導彈的飛行方向快速調節，高倍率光驅的隨動控制，快速自動調焦，高靈敏的記錄和檢測設備，工業機器人，仿生義肢等，空心杯電機能很好地滿足其技術要求。
2、對驅動元件要求平穩持久拖動的產品。如各類便攜式的儀器儀表，個人隨身裝備，野外作業的儀器設備等，采用空心杯電機，同樣一組電源，供電時間可以延長一倍以上。
3、各種飛行器，包括航空、航天、航模等。利用空心杯電機重量輕，體積小，能耗低的優點，可以很大程度地減輕飛行器的重量。
4、另外還有光學儀器、醫療設備、機器人等，細分應用有牙科設備、微型泵、紅外鏡頭、移液模塊、電動夾爪、機器人手、點膠閥、手術工具等，是空心杯電機應用領域。
