RS 系列2500 線編碼器步進伺服電機
RS 步進伺服電機-DC 系列，內置2500線編碼器，配套SSDC系列步進伺服電機驅動器使用，提供不同出軸，剎車和多種延長線可選。
● 內置增量式編碼器
● 高效率，高精度，高響應
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
● 高效率，高精度，高響應
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
買家保護:
■ 電機規格
| 型號 | 推薦 驅動器 | 保持 力矩 | 轉子 慣量 | 編碼器 分辨率 | 轉速 | 重量 | 安裝 尺寸 | 容許懸掛負載(N) 距軸端的距離 | 容許 軸向 負載 (N) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N·m | gcm2 | 脈沖/ 圈 | rpm | g | mm | 0 | 5 | 10 | 15 | 20 | |||
| AM17RS1DC□ | SSDC03 | 0.26 | 38 | 10000 | 3000 | 50 | 42 | 35 | 44 | 58 | 85 | - | 電 機 本 身 重 量 以 下 |
| AM17RS2DC□ | 0.42 | 57 | 70 | 42 | 35 | 44 | 58 | 85 | - | ||||
| AM17RS3DC□ | 0.52 | 82 | 90 | 42 | 35 | 44 | 58 | 85 | - | ||||
| AM17RS4DC□ | 0.7 | 123 | 118 | 42 | 35 | 44 | 58 | 85 | - | ||||
| AM23RS2DC□ | SSDC06 | 0.95 | 260 | 168 | 56 | 63 | 75 | 95 | 130 | 190 | |||
| AM23RS3DC□ | 1.5 | 460 | 218 | 56 | 63 | 75 | 95 | 130 | 190 | ||||
| AM23RS4DCA | 2.4 | 365 | 390 | 56 | 63 | 75 | 95 | 130 | 190 | ||||
| AM24RS3DC□ | 2.5 | 900 | 440 | 60 | 90 | 100 | 130 | 180 | 270 | ||||
| AM34RS1DCA | SSDC10 | 2.7 | 915 | 520 | 86 | 260 | 290 | 340 | 390 | 480 | |||
| AM34RS3DCA | 5.2 | 1480 | 760 | 86 | 260 | 290 | 340 | 390 | 480 | ||||
| AM34RS5DCA | 7.0 | 2200 | 850 | 86 | 260 | 290 | 340 | 390 | 480 | ||||
□：A或B，詳見電機命名規則；
■ 命名規則
□ AM17SS/RS系列
□ AM23SS/RS系列
□ AM24SS/RS系列
□ AM34SS/RS系列
■ 電機機械尺寸（單位：mm）
□ AM17系列
□ AM23系列
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM17RS1DCA | Ø6 | 5.5 | 20 | 15 | 53.45 |
| AM17RS1DCB | Ø5 | 4.5 | 24 | 15 | 53.45 |
| AM17RS2DCA | Ø6 | 5.5 | 20 | 15 | 58.95 |
| AM17RS2DCB | Ø5 | 4.5 | 24 | 15 | 58.95 |
| AM17RS3DCA | Ø6 | 5.5 | 20 | 15 | 67.45 |
| AM17RS3DCB | Ø5 | 4.5 | 24 | 15 | 67.45 |
| AM17RS4DCA | Ø6 | 5.5 | 20 | 15 | 81.95 |
| AM17RS4DCB | Ø5 | 4.5 | 24 | 15 | 81.95 |
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM23RS2DCA | Ø8 | 7.5 | 24 | 20 | 67 |
| AM23RS2DCB | Ø6.35 | 5.85 | 20 | 15 | 67 |
| AM23RS3DCA | Ø8 | 7.5 | 24 | 20 | 89 |
| AM23RS3DCB | Ø6.35 | 5.85 | 20 | 15 | 89 |
| AM23RS4DCA | Ø8 | 7.5 | 24 | 20 | 92 |
□ AM24系列
□ AM34系列
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM34RS1DCA | Ø14 | 13 | 37 | 25 | 77.5 |
| AM34RS3DCA | Ø14 | 13 | 37 | 25 | 105.5 |
| AM34RS5DCA | Ø14 | 13 | 37 | 25 | 133.5 |
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM24RS3DCA | Ø10 | 9.5 | 24 | 20 | 102 |
| AM24RS3DCB | Ø8 | 7.5 | 20.6 | 15 | 102 |
□ AM17系列 帶剎車
□ AM23系列 帶剎車
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM17RS1DCA-BR01 | Ø6 | 5.5 | 20 | 15 | 81.5 |
| AM17RS1DCB-BR01 | Ø5 | 4.5 | 24 | 15 | 81.5 |
| AM17RS2DCA-BR01 | Ø6 | 5.5 | 20 | 15 | 86.65 |
| AM17RS2DCB-BR01 | Ø5 | 4.5 | 24 | 15 | 86.65 |
| AM17RS3DCA-BR01 | Ø6 | 5.5 | 20 | 15 | 95.15 |
| AM17RS3DCB-BR01 | Ø5 | 4.5 | 24 | 15 | 95.15 |
| AM17RS4DCA-BR01 | Ø6 | 5.5 | 20 | 15 | 109.65 |
| AM17RS4DCA-BR01 | Ø5 | 4.5 | 24 | 15 | 109.65 |
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM23RS2DCA-BR01 | Ø 8 | 7.5 | 24 | 20 | 99.7 |
| AM23RS2DCB-BR01 | Ø 6.35 | 5.85 | 20 | 15 | 99.7 |
| AM23RS3DCA-BR01 | Ø 8 | 7.5 | 24 | 20 | 122 |
| AM23RS3DCB-BR01 | Ø 6.35 | 5.85 | 20 | 15 | 122 |
| AM23RS4DCA-BR01 | Ø 8 | 7.5 | 24 | 20 | 125 |
□ AM24系列 帶剎車
□ AM34系列 帶剎車
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM24RS3DCA-BR01 | Ø10 | 9.5 | 24 | 20 | 134.7 |
| AM24RS3DCB-BR01 | Ø8 | 7.5 | 20.6 | 15 | 134.7 |
| 型號 | A | A1 | B | B1 | L |
|---|---|---|---|---|---|
| AM34RS1DCA-BR01 | Ø14 | 13 | 37 | 25 | 112.2 |
| AM34RS3DCA-BR01 | Ø14 | 13 | 37 | 25 | 140.2 |
| AM34RS5DCA-BR01 | Ø14 | 13 | 37 | 25 | 168.2 |
□ 剎車規格
| 型號 | 電壓 (VDC) | 力矩 (N.m) | 電流 (W) | 響應時間 (ms) | 壽命 | 最大轉速 (rpm) | 絕緣等級 |
|---|---|---|---|---|---|---|---|
| NEMA17 | 24 | 0.6 | 5.0 | 50 | 10000 | 5000 | Class B |
| NEMA23/24 | 24 | 1.2 | 4.5 | 50 | 10000 | 1000 | Class B |
| NEMA34 | 24 | 6.0 | 8.0 | 50 | 10000 | 5000 | Class B |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| AM23RS2DCA_2D | 480 | ||
| AM24RS3DCB_2D | 486 | ||
| AM24RS3DCA_2D | 482 | ||
| AM23RS3DCA_2D | 480 | ||
| AM17RS1DCA_2D | 473 | ||
| AM17RS2DCA_2D | 472 | ||
| AM17RS3DCA_2D | 473 | ||
| AM23RS4DCA_2D | 481 | ||
| AM17RS4DCA_2D | 475 | ||
| AM34RS5DCA_2D | 473 | ||
| AM24RS3DCA-BR01_2D | 704 | ||
| AM24RS3DCB-BR01_2D | 705 | ||
| AM23RS3DCA-BR01_2D | 716 | ||
| AM17RS3DCB_2D | 483 | ||
| AM17RS2DCA-BR01_2D | 692 | ||
| AM23RS2DCA-BR01_2D | 718 | ||
| AM17RS2DCB_2D | 483 | ||
| AM34RS3DCA_2D | 470 | ||
| AM17RS4DCB_2D | 484 | ||
| AM34RS5DCA-BR01_2D | 716 | ||
| AM17RS3DCA-BR01_2D | 692 | ||
| AM23RS4DCA-BR01_2D | 713 | ||
| AM17RS4DCA-BR01_2D | 693 | ||
| AM17RS1DCB_2D | 475 | ||
| AM23RS3DCB_2D | 498 | ||
| AM34RS3DCA-BR01_2D | 716 | ||
| AM17RS4DCB-BR01_2D | 693 | ||
| AM17RS2DCB-BR01_2D | 691 | ||
| AM23RS2DCB_2D | 497 | ||
| AM17RS3DCB-BR01_2D | 690 | ||
| AM17RS1DCA-BR01_2D | 692 | ||
| AM17RS1DCB-BR01_2D | 692 | ||
| AM34RS1DCA-BR01_2D | 717 | ||
| AM34RS1DCA_2D | 470 | ||
| AM23RS3DCB-BR01_2D | 721 | ||
| AM11RS3DCA 2D.pdf | 1273 | ||
| AM23RS2DCB-BR01_2D | 722 | ||
| AM11RS1DCA 2D.pdf | 1242 | ||
| AM11RS4DCA 2D.pdf | 1249 |
3D模型
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| SSDC Family Brochure_CN20250818_A12.pdf | 9319 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| CE Certification for Step-Servo Motor.pdf | 466 | ||
| AW Series Stepper Motor & RS,SS,AK Series Step-Servo Motor UL Certification.pdf | 397 |
按產品類型篩選

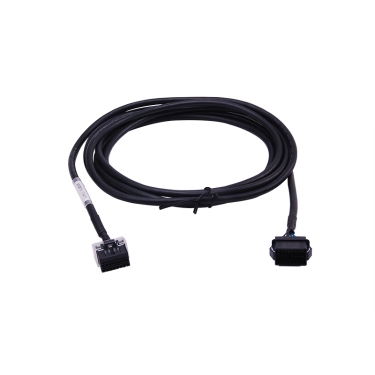

所有產品編碼器延長線
