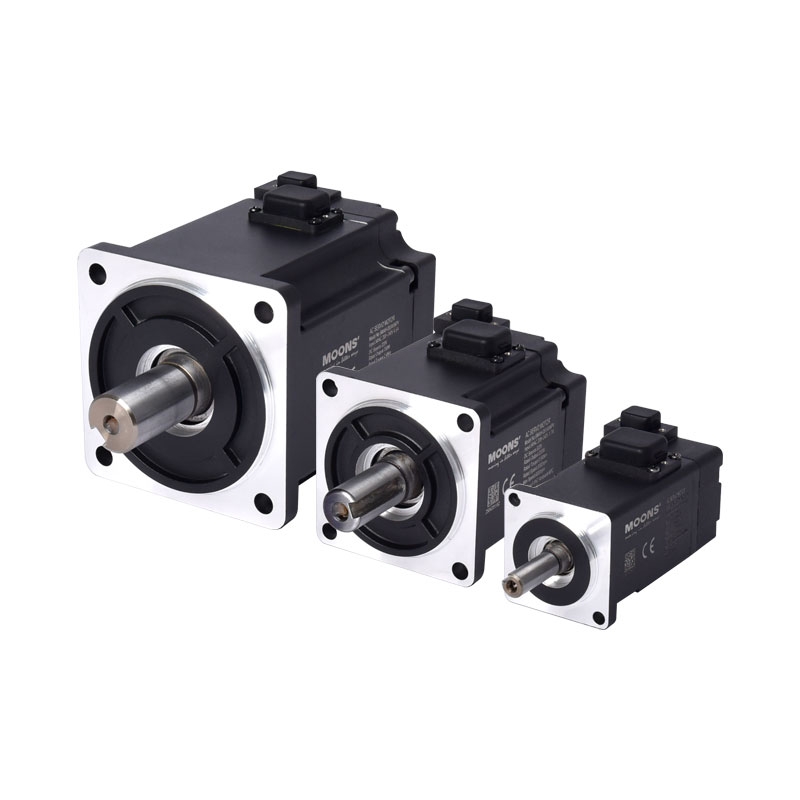

ID SMA系列交流伺服電機

SMA系列全新一代交流伺服電機，功率范圍為50W-1000W，機座尺寸有40mm、60mm、80mm，可搭載多種編碼器以滿足客戶不同需求。伺服電機采用全新的結構設計，體積更小；使用直插式連接，接線更可靠、便捷；具有齒槽轉矩小，支持350%過載轉矩等特點；滿足IP67防護等級（除軸貫通部分）、Class F（155℃）絕緣等級，符合CE、UL認證。

● 更小的尺寸
● 高精度定位
● 低齒槽轉矩
● 直插式連接器
● 350%過載轉矩
● CE、UL認證

品牌: MOONS'

* 訂單金額滿100元免運費
* 國慶節假期（10月1日至10月8日）之間的線上訂單發貨，我們將在假期結束后的第一個工作日（10月9日）進行安排，由此給您帶來的不便，我們深感抱歉，敬請您的諒解！

支付方式

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

提醒我

咨詢

■ SMA交流伺服電機特性

豐富的產品陣容

? 40/60/80mm 機座
? 高慣量伺服電機
? 功率范圍50~1000W

高精度編碼器

低齒槽轉矩電機搭載高分辨率絕對值編碼器，內置高精度位置補償算法，使得伺服系統運行更加平穩、精度更高，顯著提升設備定位精度。 21位多圈絕對值編碼器
• 分辨率高達2,097,152脈沖/圈
• 使用備用電池記錄16位多圈數據
• 抗振動能力強
• 耐粉塵、油污
• 抗冷凝

低齒槽轉矩

SMA系列伺服電機通過電磁-機械協同優化設計及精密制造工藝，顯著降低齒槽轉矩波動（Cogging Torque Ripple）至≤1%額定轉矩，滿足高精度伺服控制場景下對低紋波、高平滑性的嚴苛要求。

體積更小、效率更高

伺服電機采用全新的結構和磁路設計，使得電機體積更小，功率密度更高；同時優化電磁方案，提高伺服電機的效率，降低發熱。

高轉速，350%過載轉矩

SMA系列具備350%瞬時過載能力，可通過磁場弱化控制方式，實現7000 rpm極限轉速下的動態性能突破，滿足極端工況下的多維性能需求。
100W及以下電機可支持400%過載能力。

IP67防護等級

SMA系列伺服電機滿足IP67防護等級，具備防塵和防水性能(軸貫通部分除外)，可靠性更高。
軸貫通部分如需滿足IP67防護等級要求，請安裝油封或選擇帶油封的伺服電機型號。
注：安裝油封會帶來額外的轉矩?fù)p耗，在使用油封時，請按照負載轉矩是電機額定轉矩的90%設計選擇。

■ SMAH交流伺服電機命名規則

■ SMA交流伺服電機產品體系

	高慣量(低額定轉速)
額定功率	機座型號	額定速度(最大速度)
W	mm	rpm
50	□40	3000 (7000)
100	□40	3000 (7000)
200	□60	3000 (7000)
400	□60	3000 (7000)
750	□80	3000 (7000)
1000	□80	3000 (7000)

數據表

■ 認證規格

		驅動器	電機
歐洲	EMC指令	EN 61800-3	EN 60034-1
			EN 61000-6-2
			EN 61000-6-4
	LVD	EN 61800-5-1	EN 60034-1
	LVD	EN 61800-5-1	EN 60034-5
UL標準		UL 61800-5-1	UL 1004-1
UL標準		UL 61800-5-1	UL 1004-6
CSA標準		C22.2 No.274.13	CSA C22.2 No.100

■ 伺服電機通用規格

絕緣等級	Class F (155℃ )	環境溫度	使用溫度：0℃ ~ 40℃；存儲溫度：-20℃ ~ 80℃
防護等級	IP67( 除軸貫通部)	濕度	存儲及使用：20 ~ 85%RH ( 無結露)
安裝條件	室內安裝，避免陽光直射，腐蝕性及易燃?xì)怏w	海拔	海拔1000m 及以下使用無需降額海拔1000m~2000m使用每升高100m降額1%
振動	49m/s² 以下，10 - 60Hz ( 在共振點處不可持續使用)	海拔	海拔1000m 及以下使用無需降額海拔1000m~2000m使用每升高100m降額1%

■ 制動器規格

電機制動器是用于當制動器斷電時來防止電機轉動的。最常見的使用方式是當電機用于控制垂直軸時，在電機未使能狀態或者斷電狀態下，為防止電機所驅動的機械機構因重力等原因產生移位，需要使用帶制動器的伺服電機。
制動器在通電情況下，銜鐵被吸附，制動器片釋放，電機可以正常運行；當制動器斷電時，銜鐵會釋放，制動器片被抱死，電機無法正常轉動。

機座系列	40mm	60mm	80mm	100mm	130mm	180mm
靜態摩擦轉矩	0.32Nm	1.5Nm	3.2Nm	8.0Nm	18.5Nm	60Nm
額定電壓	24VDC
功耗(20℃時)	6.3W	7.2W	9.6W	14.4W	24.3W	52W
電流	0.26A	0.3A	0.4A	0.6A	1.05A	2.16A
制動時間	標準氣隙，20℃下<70ms
釋放時間	<25ms
釋放電壓	18.5VDC max.(at 20℃)

■ 軸密封

電機工業級骨架油封能夠阻隔污染物(油類、雜質類)來延長電機壽命。出廠時油封會附在包裝盒內，但不會安裝在電機出軸上。油封對電機軸會產生一定的阻力，建議降額使用。

■ 低慣量伺服電機規格--40mm機座

型號		SMAH-041AX □ P △	SMAH-042AX □ P △
額定輸出功率	watts	50	50
額定轉速	rpm	3000	3000
最大轉速	rpm	7000	7000
額定轉矩	Nm	0.16	0.32
峰值轉矩	Nm	0.64	1.28
額定電流	A (rms)	1.4	1.4
峰值電流	A (rms)	5.6	5.2
反動勢常數 ±5%	V (rms) / K rpm	7.5	16.75
轉矩系數 ±5%	Nm / A (rms)	0.12	0.277
轉動慣量	Kg·m²	0.038×10^-4	0.0702×10^-4
轉動慣量- 帶制動器	Kg·m²	0.0395×10^-4	0.0724×10^-4
軸向負載	N (max.)	50	50
徑向負載 ( 軸末端)	N (max.)	60	60
重量	kg	0.28	0.4
重量- 帶制動器	kg	0.42	0.53

注: ◇代表是否帶編碼器, □代表是否帶制動器

■ 高慣量伺服電機規格--60mm機座

型號		SMAH-061AX □ P △	SMAH-062AX □ P △
額定輸出功率	watts	200	400
額定轉速	rpm	3000	3000
最大轉速	rpm	7000	7000
額定轉矩	Nm	0.64	1.27
峰值轉矩	Nm	2.24	4.445
額定電流	A (rms)	1.7	2.8
峰值電流	A (rms)	5.9	9.8
反動勢常數 ±5%	V (rms) / K rpm	24.3	28.9
轉矩系數 ±5%	Nm / A (rms)	0.4	0.477
轉動慣量	Kg·m²	0.31×10^-4	0.237×10^-4
轉動慣量- 帶制動器	Kg·m²	0.32×10^-4	0.268×10^-4
軸向負載	N (max.)	70	70
徑向負載 ( 軸末端)	N (max.)	200	240
重量	kg	0.8	1.2
重量- 帶制動器	kg	1.1	1.56

注: ◇代表是否帶編碼器, □代表是否帶制動器

■ 高慣量伺服電機規格--80mm機座

型號		SMAH-083AX □ P △	SMAH-084AX □ P △
額定輸出功率	watts	750	1000
額定轉速	rpm	3000	3000
最大轉速	rpm	7000	7000
額定轉矩	Nm	2.4	3.2
峰值轉矩	Nm	8.4	11.2
額定電流	A (rms)	4.5	5.9
峰值電流	A (rms)	16.7	20.65
反動勢常數 ±5%	V (rms) / K rpm	32.3	33.8
轉矩系數 ±5%	Nm / A (rms)	0.53	0.56
轉動慣量	Kg·m²	1.46×10^-4	1.82×10^-4
轉動慣量- 帶制動器	Kg·m²	1.63×10^-4	1.96×10^-4
軸向負載	N (max.)	90	90
徑向負載 ( 軸末端)	N (max.)	270	270
重量	kg	2.15	2.6
重量- 帶制動器	kg	2.85	3.0

注: ◇代表是否帶編碼器, □代表是否帶制動器

在線訂購

比較	型號名稱	價格(未稅)
	SMAH-041AXNPV
	SMAH-041AXBPV
	SMAH-041AXNPK
	SMAH-041AXBPK
	SMAH-042AXNPV
	SMAH-042AXBPV
	SMAH-042AXNPK
	SMAH-042AXBPK
	SMAH-061AXNPV
	SMAH-061AXBPV
	SMAH-061AXNPK
	SMAH-061AXBPK
	SMAH-062AXNPV
	SMAH-062AXBPV
	SMAH-062AXNPK
	SMAH-062AXBPK
	SMAH-083AXNPV
	SMAH-083AXBPV
	SMAH-083AXNPK
	SMAH-083AXBPK
	SMAH-084AXNPV
	SMAH-084AXBPV
	SMAH-084AXNPK
	SMAH-084AXBPK

力矩曲線

機械尺寸

■ 高慣量40mm機座（單位：mm）

交流伺服電機，交流伺服驅動器，SMAH系列，M52S系列

無制動器機型	L
SMAH-041AXNP △	58
SMAH-042AXNP △	72

帶制動器機型	L
SMAH-041AXBP △	81
SMAH-042AXBP △	95

注：△代表是否安裝油封。

■ 高慣量60mm機座（單位：mm）

無制動器機型	L
SMAH-061AXNP △	69.8
SMAH-062AXNP △	89.8

帶制動器機型	L
SMAH-061AXBP △	93.3
SMAH-062AXBP △	113.3

注：△代表是否安裝油封。

■ 高慣量80mm機座（單位：mm）

無制動器機型	L
SMAH-061AXNP △	69.8
SMAH-062AXNP △	89.8

帶制動器機型	L
SMAH-061AXBP △	93.3
SMAH-062AXBP △	113.3

注：△代表是否安裝油封。
