MPC系列智能循環泵
基于三十多年來在機械與結構、電機設計與制造、電力電子與電機驅動、控制與通訊四大技術領域的雄厚積累，融合業界優秀的水力流體設計，鳴志重磅推出屏蔽循環泵——MPC 系列。MPC 系列模塊化配置，具有高集成度、高可靠性、高智能化、大流量、高揚程、高效節能、低噪音七大優勢，為客戶提供優秀的應用體驗。
● 智能控制
● 使用壽命長
● 大流量、高揚程、優秀水力設計
● 靜音運行
● 使用壽命長
● 大流量、高揚程、優秀水力設計
● 靜音運行
買家保護:

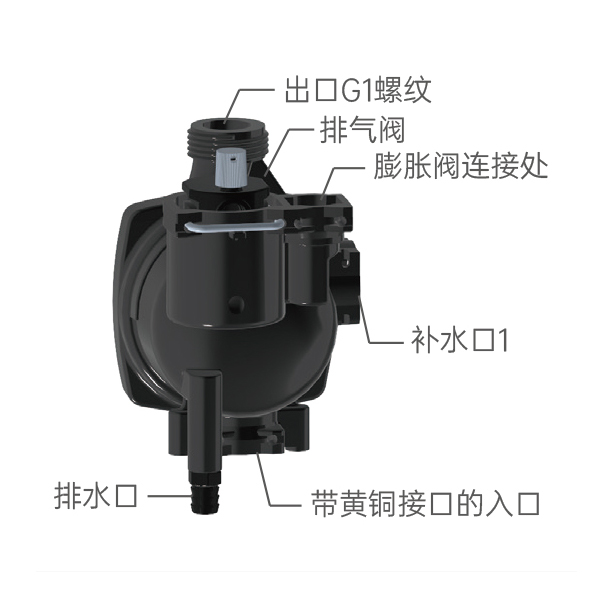

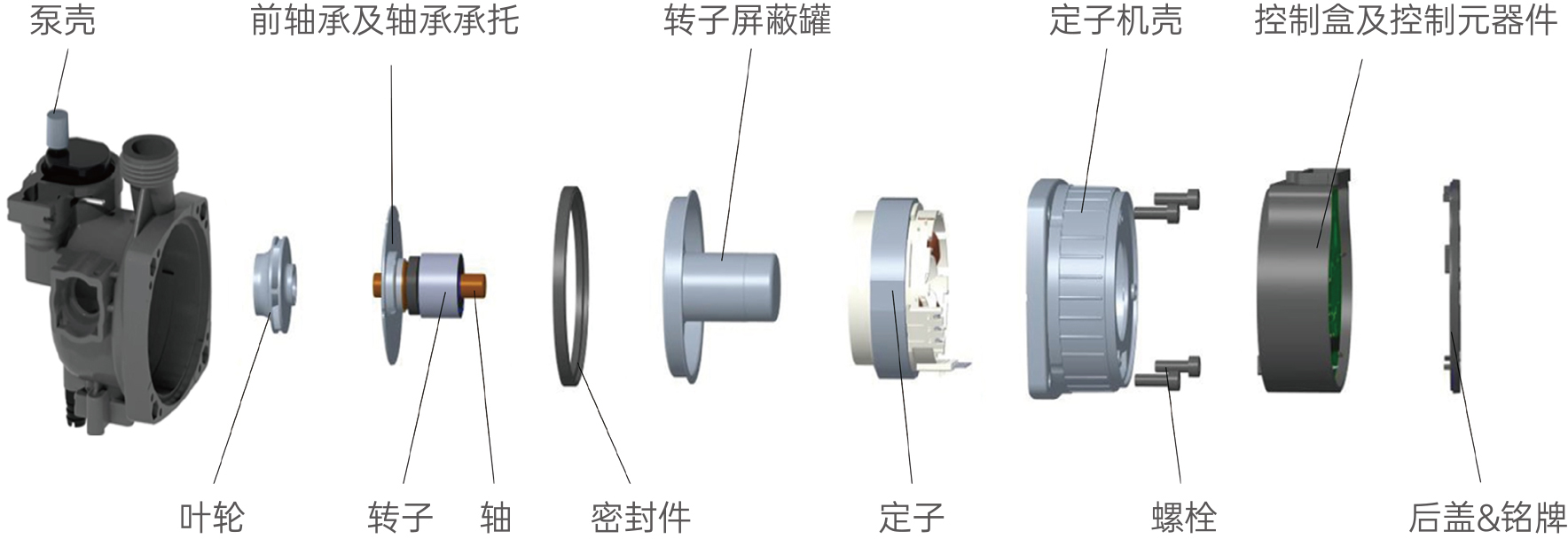

基本結構
應用場景
壁掛爐及供暖循環
熱泵系統
全屋熱水循環
家庭管道增壓
產品特點
多種控制，智能調節水流大小和壓力高低
• 可通過按鍵或外部信號調節流量揚程• 支持PWM、LIN 等多種外部控制接口
• 內部控制U 型，一鍵設定，自適應CP（恒定壓力）、PP（比例壓力）、CC（恒定曲線），智能調控
• 混合控制H 型，集成外部控制和內部控制，兼容各種控制模式
高可靠性，超長壽命
• 指定負載條件預期壽命≥100,000 小時• 開關循環次數≥500,000
多重保護與認證，安全放心
• 可選防冷凝設計，冷暖兩用• 集成堵轉、干轉、過壓、欠壓、過流等多重保護功能
靜音運行，享受舒適家居體驗
• 額定流量噪音≤38 dB（A）• 無風扇設計，鳴志特色超靜音電機技術
節能高效，超低TCO
• 能效性能EEI≤0.20• 高效電機設計，優異驅動技術
• 高效水力方案，大流量、高揚程
安裝便捷，維護方便
• 標準化安裝接口，簡單方便• 多種泵體接口可選
產品選型
01命名規則
MPC15/80-75AVL1SAXXX
MPCMPC系列
15接口15：G1"20：G1 ¼"25：G1 ½"
80-75揚程-功率60-46：6m-46W70-60：7m-60W75-75：7.5m-75W80-75：8m-75W90-90：9m-90W

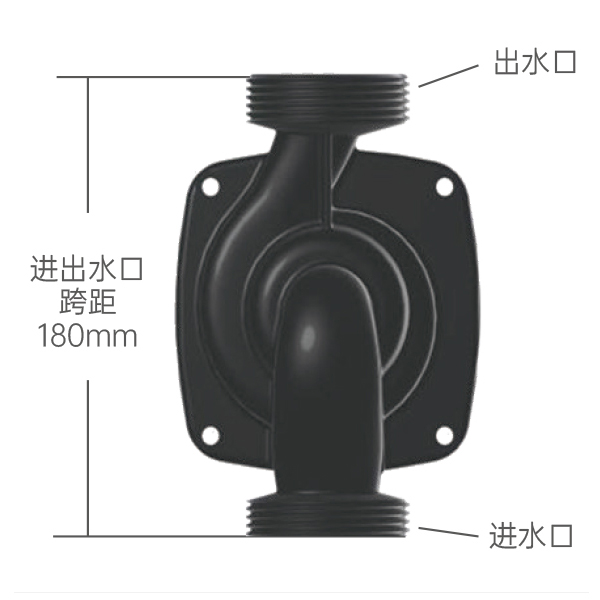

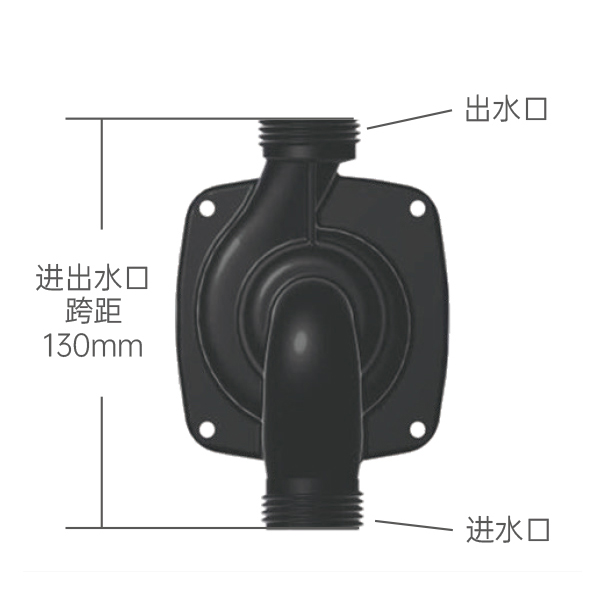

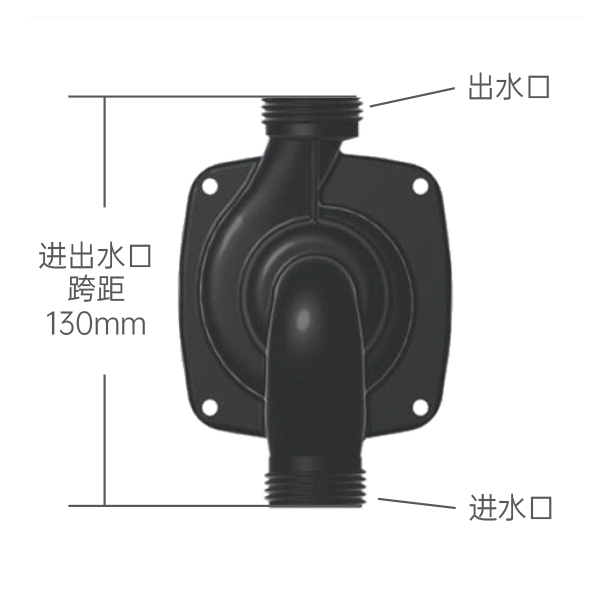

AVL1泵殼類型H130/H180：鑄鐵，進出口跨距130mm/180mmAVL1：復合材料
S防護等級S：IP44E：IPX4D
A控制模式A：PWM AC：PWM CL：LINU：內部控制H：Hybrid
XXX客戶代碼
MPCMPC系列
15接口15：G1"20：G1 ¼"25：G1 ½"
80-75揚程-功率60-46：6m-46W70-60：7m-60W75-75：7.5m-75W80-75：8m-75W90-90：9m-90W
AVL1泵殼類型H130/H180：鑄鐵，進出口跨距130mm/180mmAVL1：復合材料
S防護等級S：IP44E：IPX4D
A控制模式A：PWM AC：PWM CL：LINU：內部控制H：Hybrid
XXX客戶代碼
共 228 個標準型號*
* 部分代碼組合配置不可選，可用配置說明詳見訂貨信息。02接口及泵殼類型 示例：MPC 15 /80-75 AVL1 S H ||____________ 泵殼類型代碼 |__ 接口代碼
| 泵殼類型代碼 —————————————— 接口代碼 | AVL1 (復合材料泵殼) | H130 (鑄鐵泵殼，進出水口跨距130mm) | H180 (鑄鐵泵殼，進出水口跨距180mm) |
| 15 接口尺寸：G1; 過流直徑：20mm |  |  | 暫無此選項 |
| 20 接口尺寸：G1 1/4; 過流直徑：25mm | 暫無此選項 |  |  |
| 25 接口尺寸：G1 1/2; 過流直徑：25mm | 暫無此選項 |  |  |
03防護等級 示例：MPC 15 /80-75 AVL1 S H |____________ 防護等級代碼 防護等級分為 IP44 和 IPX4D 兩個等級。 S-IP44 ：表示防止直徑不小于1mm 的固體異物，在外殼各方向?yàn)R水無有害影響。 E-IPX4D：表示防塵要求，在外殼各方向?yàn)R水無有害影響，且易于排放冷凝水，可用于冷凝環境。
04控制模式 示例：MPC 15 /80-75 AVL1 S H |____________ 控制模式代碼
通過LIN 總線可實現如下控制：啟動/ 停止，恒定曲線，讀出泵狀態和泵信息。

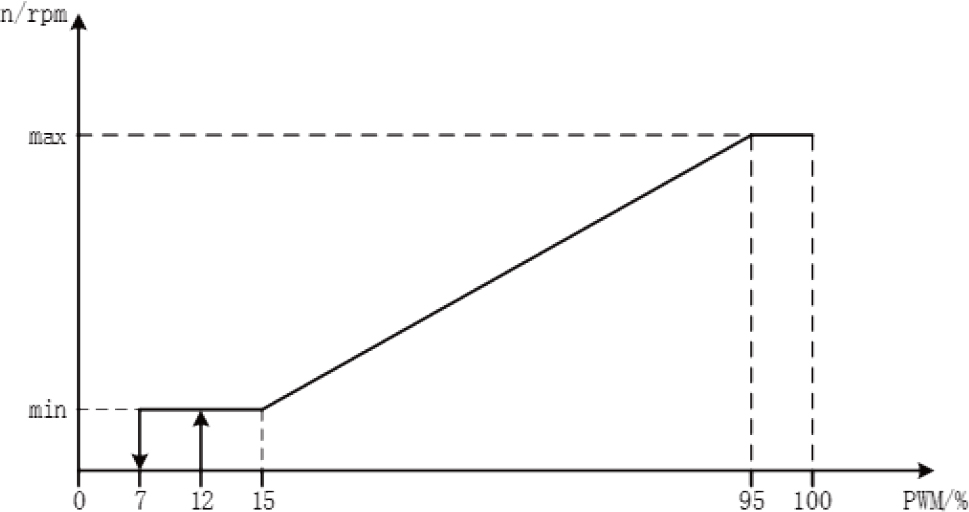

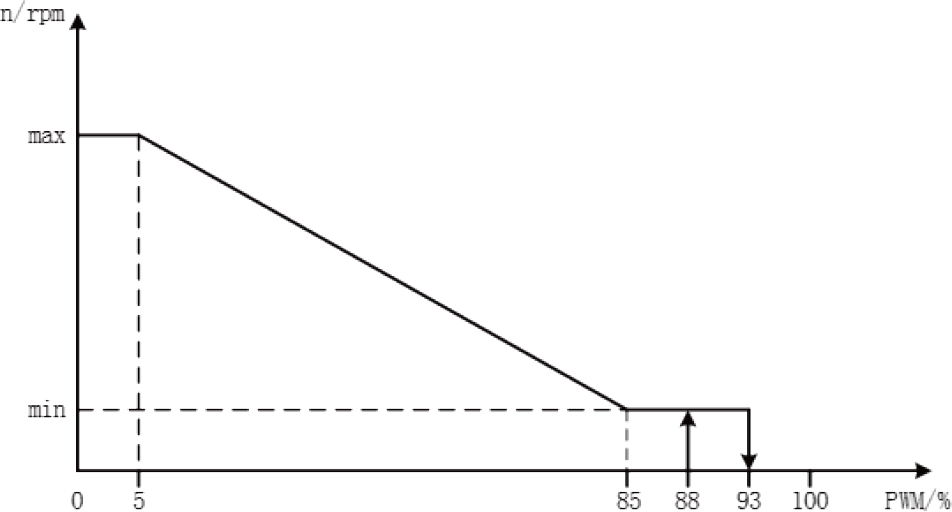

A 型 —— PWM A 控制模式
在高PWM 信號百分比（占空比）下，如果輸入信號在轉換點上下波動，滯環可以阻止泵啟動和停止。在低 PWM 信號百分比下，泵轉速較高，較多用于供暖系統。C 型 —— PWM C 控制模式
在低 PWM 信號占空比時，如果輸入信號在轉換點上下波動，滯環可以阻止泵啟動和停止。沒有 PWM 信號，泵停止運行，較多用于冷卻系統。U 型 —— 內部控制
內部控制模式擁有多達3 種控制模式，每種模式擁有幾條不同的揚程曲線。| 內部控制 | ||
| 比例壓力 | 恒定壓力 | 恒定曲線 |
| PP1 | CP1 | CC1 |
| PP2 | CP2 | CC2 |
| PP3 | CP3 | CC3（max） |
| PP Auto | CP Auto | |
L 型 —— LIN 總線控制
LIN 控制接口是根據 VDMA 24226 描述定義的。通過LIN 總線可實現如下控制：啟動/ 停止，恒定曲線，讀出泵狀態和泵信息。
H 型——Hybrid 模式
Hybrid 模式擁有多達5 種控制模式，每種模式都有幾條不同的揚程曲線。| 外部控制 | 內部控制 | |||
| PWM A模式 | PWM C模式 | 比例壓力 | 恒定壓力 | 恒定曲線 |
| A1 | PWM C | PP1 | CP1 | CC1 |
| A2 | PP2 | CP2 | CC2 | |
| A3（max） | PP3 | CP3 | CC3（max） | |
| PP Auto | CP Auto | |||

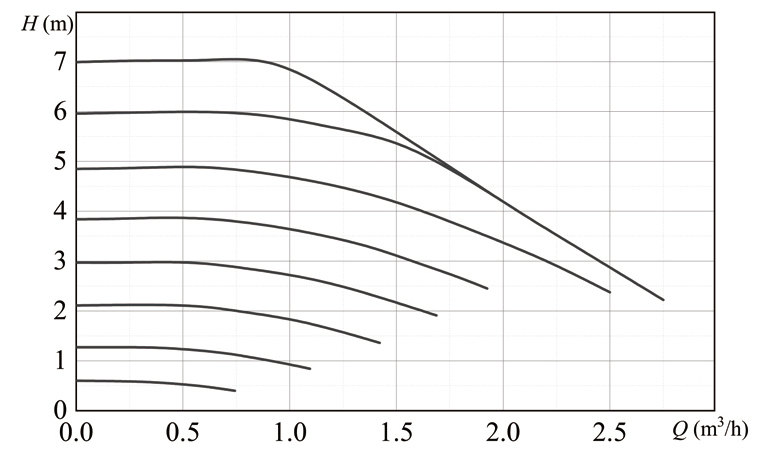

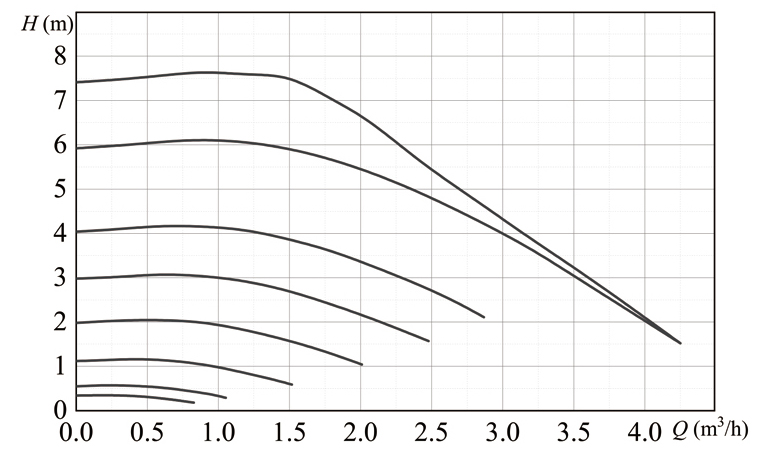

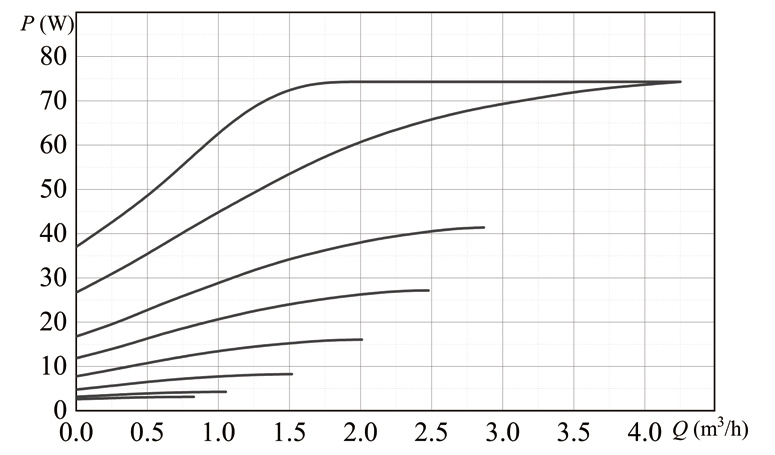

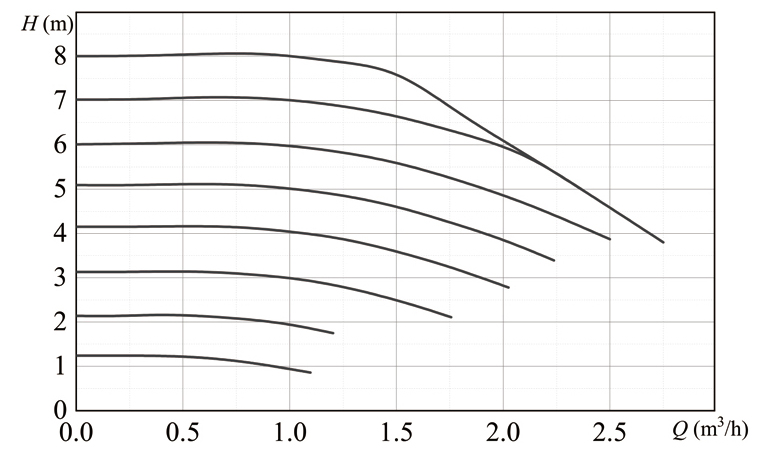

05性能曲線 測試介質為20℃不含氣的水，參考標準ISO 9906：2012
1. 外部控制（PWM&LIN）

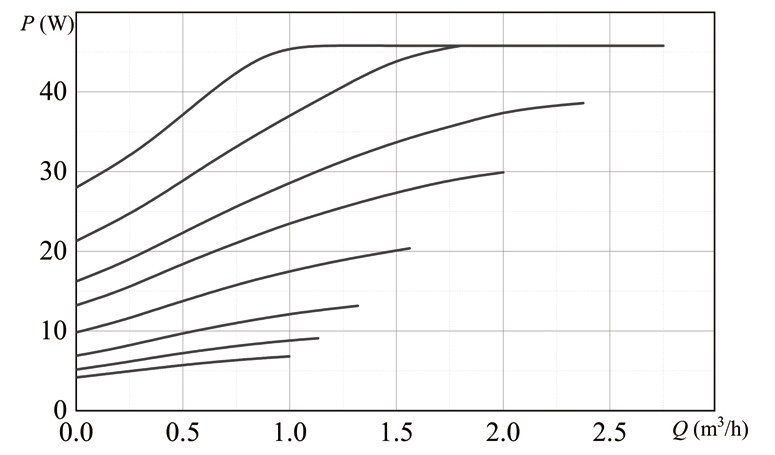

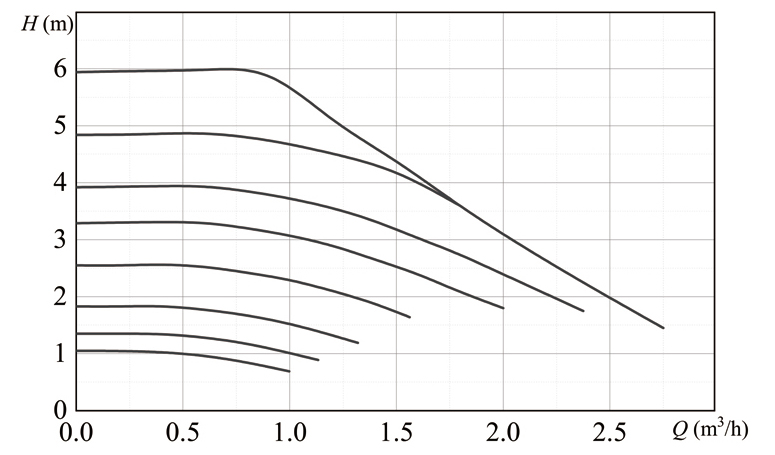

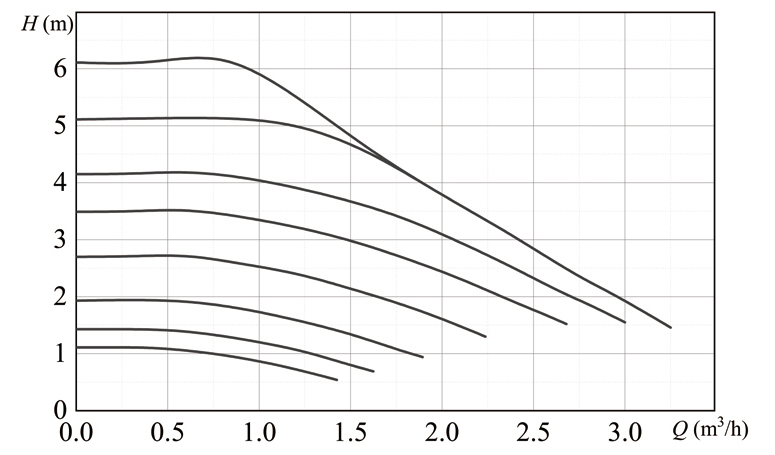

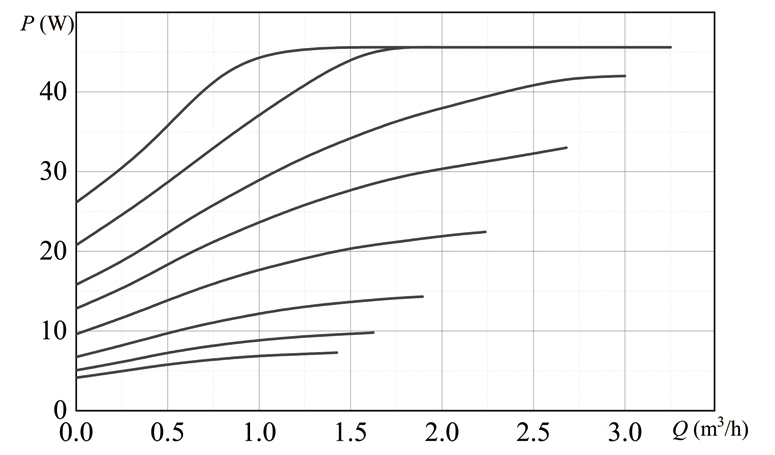

MPC ××/60-46 H130/H180（6m-46W, 鑄鐵泵殼）
MPC 15/60-46 AVL1（6m-46W, 復合塑料泵殼）

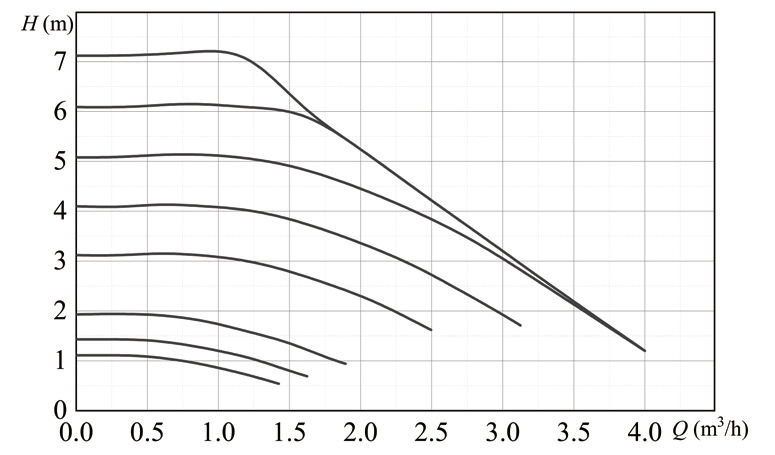

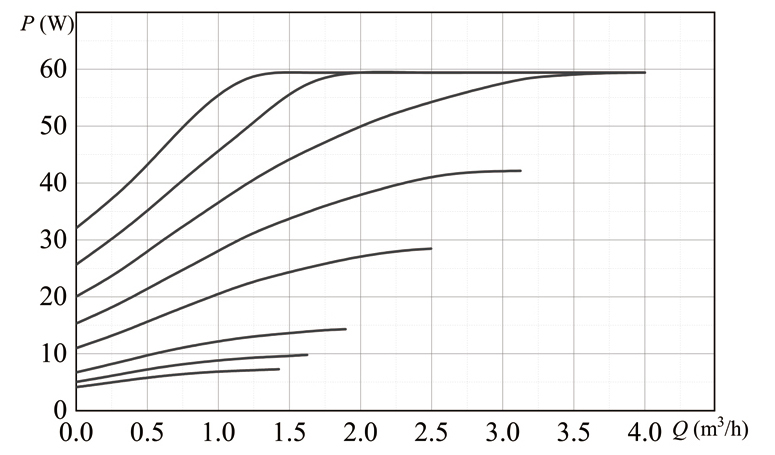

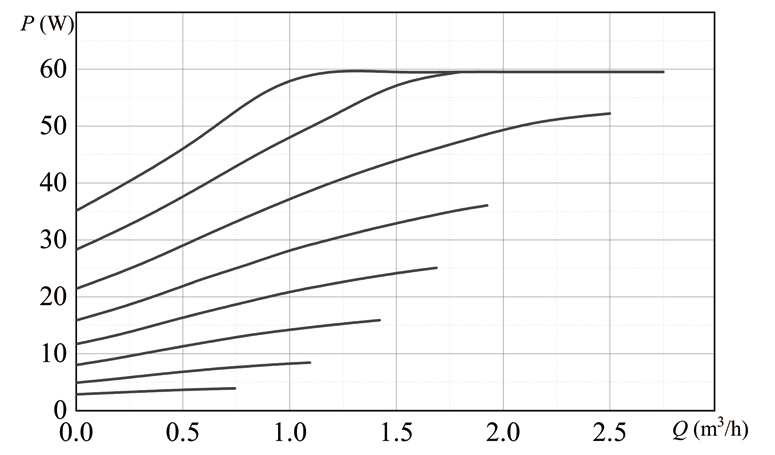

MPC ××/70-60 H130/H180（7m-60W, 鑄鐵泵殼）
MPC 15/70-60 AVL1（7m-60W, 復合塑料泵殼）
MPC ××/75-75 H130/H180（7.5m-75W, 鑄鐵泵殼)

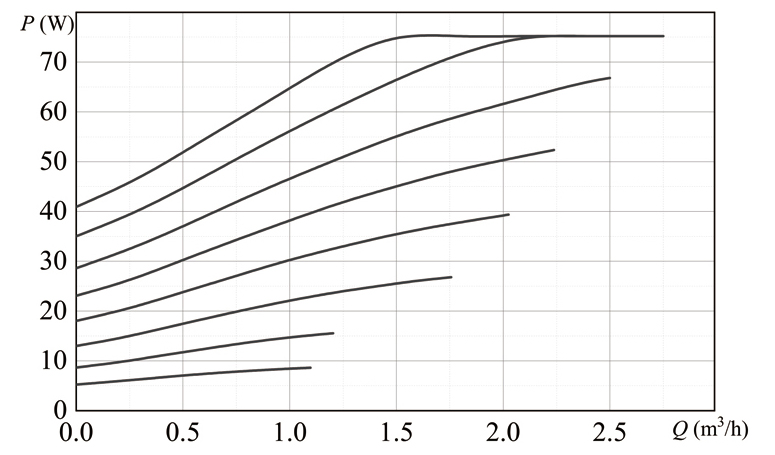

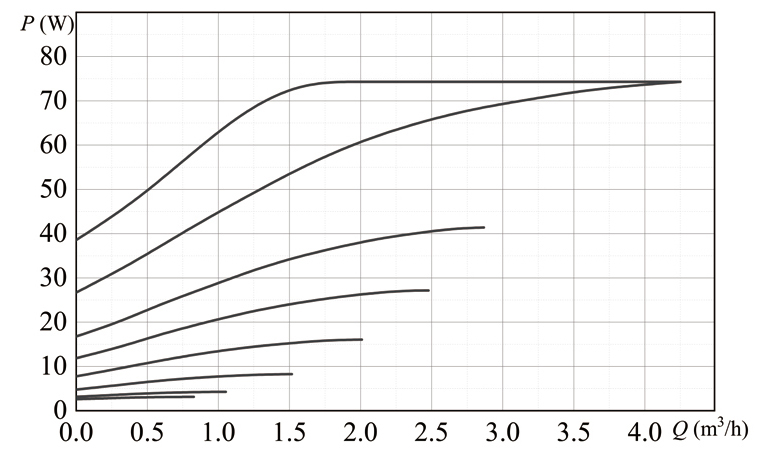

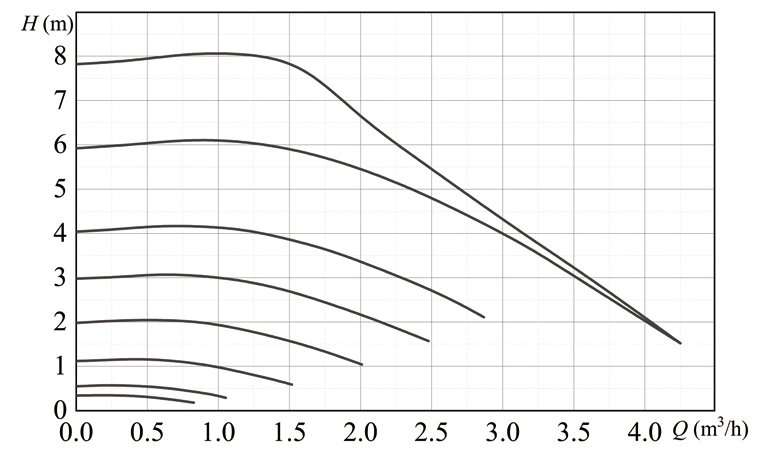

MPC ××/80-75 H130/H180（8m-75W, 鑄鐵泵殼）
MPC 15/80-75 AVL1（8m-75W, 復合塑料泵殼）

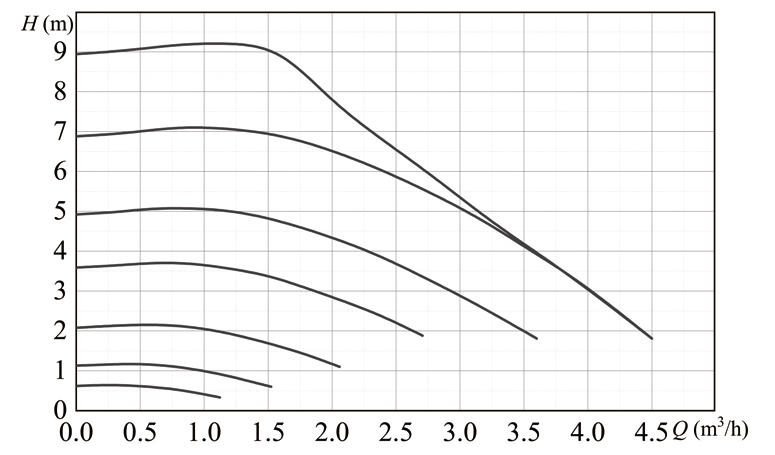

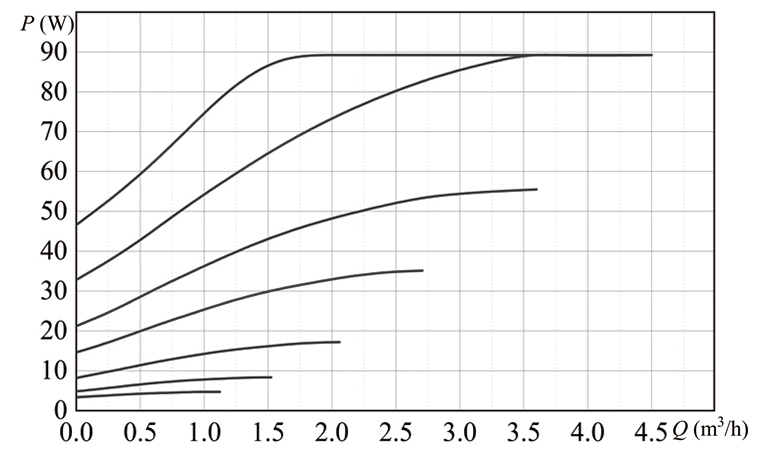

MPC ××/90-90 H130/H180（9m-90W, 鑄鐵泵殼）

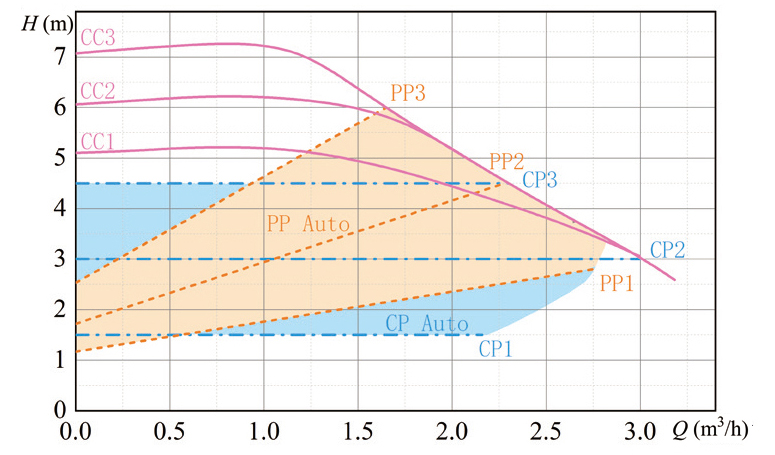

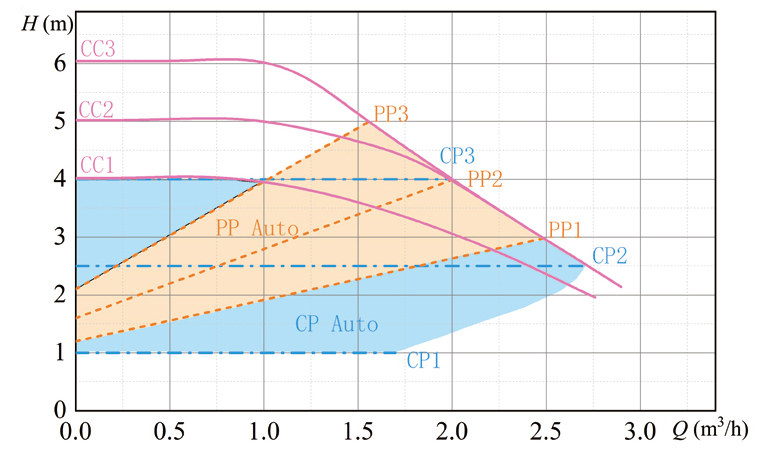

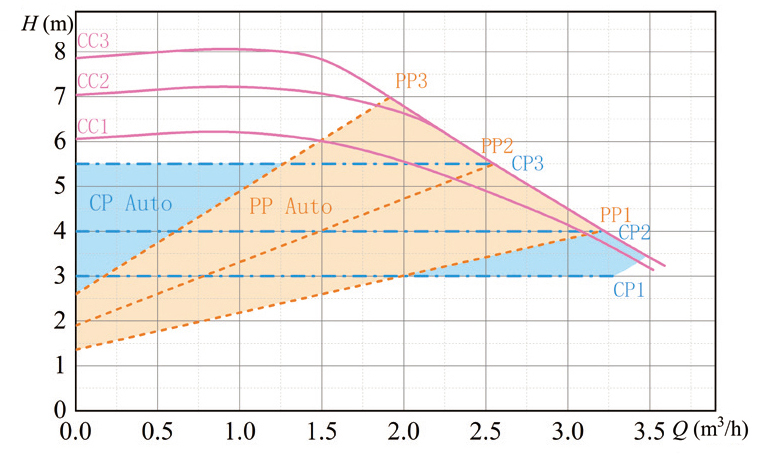

2. 內部控制（U）

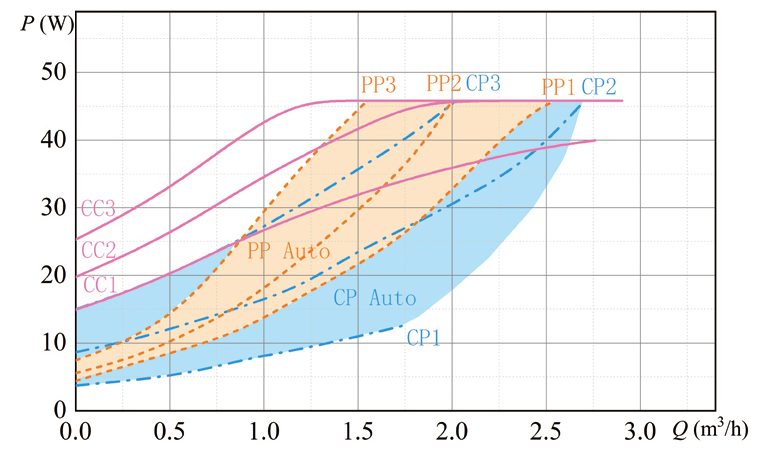

MPC 15/60-46 H130/H180（ 6m-46W,鑄鐵泵殼）

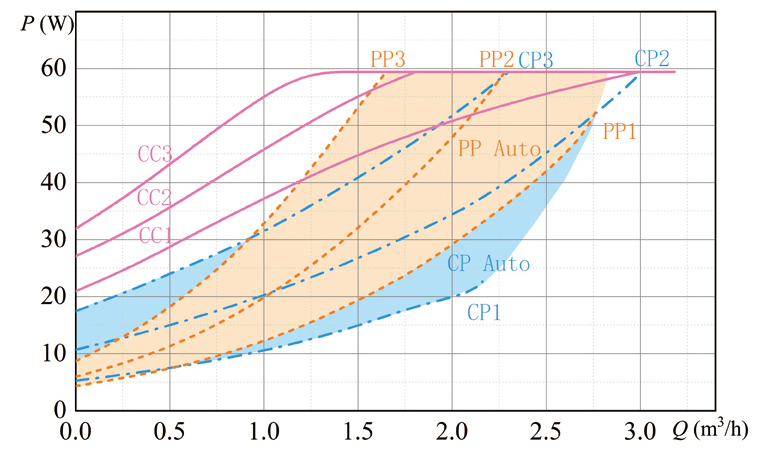

MPC 15/70-60 H130/H180（ 7m-60W,鑄鐵泵殼）

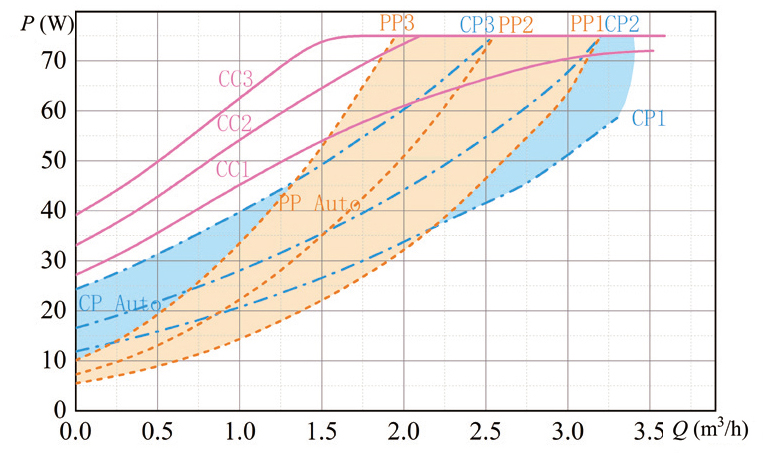

MPC 15/80-75 H130/H180（ 8m-75W,鑄鐵泵殼）
訂貨信息
泵殼類型代碼與接口代碼搭配有6 種固定組合， H130： G 1、 G 1 1/4、 G 1 1/2 ； H180： G 1 1/4、G 1 1/2； AVL1： G 1。 鑄鐵泵殼代碼（H130、H180）與揚程- 功率代碼的5 種配置可自由組合搭配，復合材料泵殼（AVL1）僅可與6m-46W、 7m-60W、8m-75W 這3 種揚程- 功率代碼組合搭配。 U（內部控制）、H（Hybrid）這兩種控制模式僅支持鑄鐵泵殼（H130、H180），以及6m-46W、 7m-60W、 8m-75W 三種揚程- 功率。
| 標準品型號表● 可選 ‐ 請咨詢銷售 | ||||||||||||||
| —————— | 接口 | 揚程-功率 | 泵殼類型 | 防護等級 | 防護等級 | |||||||||
| 可選代碼 | 15 | 20 | 25 | ##-## | H130 | H180 | AVL1 | S | E | A | C | L | U | H |
| 配置說明 | G1 | G1 1/4 | G1 1/2 | 最高揚程-最大功率 | 鑄鐵泵殼 | 鑄鐵泵殼 | 復合材料泵殼 | IP44 | IPX4D | PWM A | PWM C | LIN | 內部控制 | Hybrid |
| MPC | ● | ● | ● | 60-46（6m-46W） | ● | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ● |
| ● | ● | ● | 70-60（7m-60W） | ● | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ● | |
| ● | ● | ● | 75-75（7.5m-75W） | ● | ‐ | ‐ | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ● | ● | ● | 80-75（8m-75W） | ● | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ● | |
| ● | ● | ● | 90-90（9m-90W） | ● | ‐ | ‐ | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ‐ | ● | ● | 60-46（6m-46W） | ‐ | ● | ‐ | ● | ● | ● | ● | ● | ● | ● | |
| ‐ | ● | ● | 70-60（7m-60W） | ‐ | ● | ‐ | ● | ● | ● | ● | ● | ● | ● | |
| ‐ | ● | ● | 75-75（7.5m-75W） | ‐ | ● | ‐ | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ‐ | ● | ● | 80-75（8m-75W） | ‐ | ● | ‐ | ● | ● | ● | ● | ● | ● | ● | |
| ‐ | ● | ● | 90-90（9m-90W） | ‐ | ● | ‐ | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ● | ‐ | ‐ | 60-46（6m-46W） | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ● | ‐ | ‐ | 70-60（7m-60W） | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ‐ | ‐ | |
| ● | ‐ | ‐ | 80-75（8m-75W） | ‐ | ‐ | ● | ● | ● | ● | ● | ● | ‐ | ‐ | |

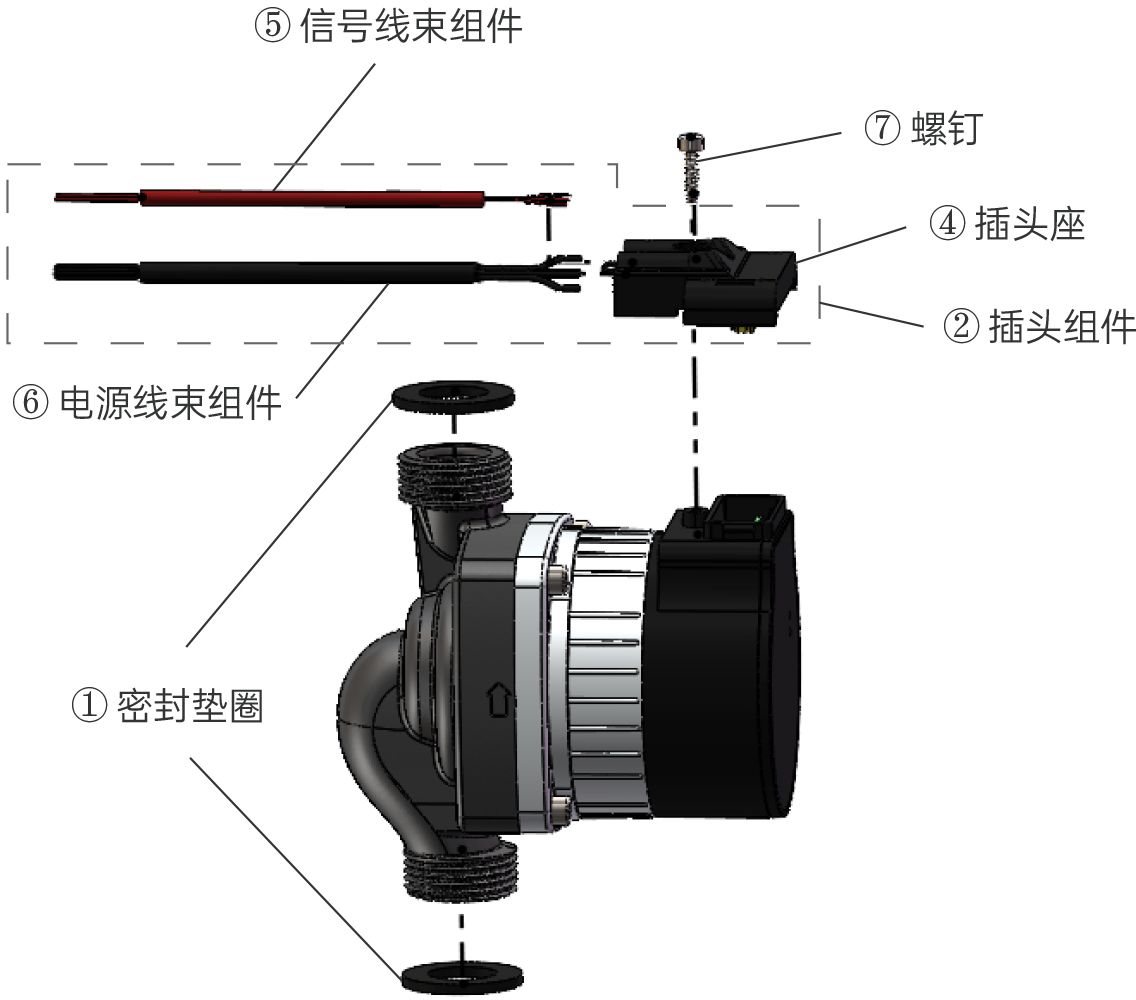

01配件信息
密封墊圈①，用于水泵與外部管道間的密封，應選用對應接口尺寸的密封墊圈 插頭組件②，已裝配好電源線束和信號線束組件的插頭座，線束長度500mm；客戶亦可單獨購買插頭座④、信號線束組件⑤（500mm）、電源線束組件⑥（500mm）自行裝配 插頭座固定螺釘⑦，用于插頭組件與水泵的固定
鳴志提供以下配件供客戶選購
密封墊圈①，用于水泵與外部管道間的密封，應選用對應接口尺寸的密封墊圈 插頭組件②，已裝配好電源線束和信號線束組件的插頭座，線束長度500mm；客戶亦可單獨購買插頭座④、信號線束組件⑤（500mm）、電源線束組件⑥（500mm）自行裝配 插頭座固定螺釘⑦，用于插頭組件與水泵的固定| 編號 | 配件名稱 | 訂貨物料號 | 單機用量 （鑄鐵泵殼 H130/H180） | 單機用量 （復合材料泵殼 AVL1） |
| ① | G1"管徑密封墊圈 | 9999999903658 | 2 | 1 |
| G1 1/4"管徑密封墊圈 | 9999999905217 | 2 | 1 | |
| G1 1/2"管徑密封墊圈 | 9999999905216 | 2 | 1 | |
| ② | 插頭組件（500mm線長） | 9999999903659 | 1 | 1 |
| ③ | 插頭組件（500mm線長） （僅U型,與②相比無信號線） | 9999999905340 | 1 | 1 |
| ④ | 插頭座 | 9999999904392 | 1 | 1 |
| ⑤ | 信號線束組件 （500mm線長） | 9999999905229 | 1 | 1 |
| ⑥ | 電源線束組件 （500mm線長） | 9999999904393 | 1 | 1 |
| ⑦ | 插頭座固定螺釘 | 9999999903657 | 1 | 1 |
02訂貨包裝與發貨說明 訂購水泵時，可選擇以下兩種訂貨與發貨方式
訂貨時水泵下單型號為：水泵型號（含配件包），例如MPC15/70-60H130SA（含配件包）。
訂貨時水泵下單型號為：水泵型號（無配件），例如MPC15/70-60H130SA（無配件）。
1. 水泵含標準配件包
此種方式下，每臺水泵獨立包裝，包裝內含配件包（密封墊圈、插頭組件、插頭座固定螺釘）。訂貨時水泵下單型號為：水泵型號（含配件包），例如MPC15/70-60H130SA（含配件包）。
2. 水泵與配件單獨訂購
此種方式下，水泵為整箱包裝，每箱112 臺；配件需要單獨按照對應訂貨物料號下單，配件全部裝在另外的包裝箱內。訂貨時水泵下單型號為：水泵型號（無配件），例如MPC15/70-60H130SA（無配件）。
產品基本規格
| 額定電壓 | 230V+10%/-15%，50/60Hz |
| 絕緣等級 | Class F |
| 防護等級 | IP44 / IPX4D（可用于冷凝環境） |
| 環境溫度范圍* | 2℃～70℃(IP44)；-20℃～70℃(IPX4D) |
| 介質溫度范圍（無防凍液） | 2℃～95℃ |
| 介質溫度范圍 (添加相應防凍液) | -20℃～95℃(IPX4D適用） |
| 儲存溫度 | -40℃～85℃ |
| 最大安裝海拔 | 2000m |
| 出口連接螺紋 | G 1、G 1 1/4 、G 1 1/2 |
| 能效等級* | EEI≤0.20 |
| 聲壓等級 | ≤38 dB(A) |
| 相對空氣濕度 | 最大為95% (無冷凝) |
| 系統最大壓力 | 1.0MPa（鑄鐵泵殼H130/H180） 0.3MPa（復合材料泵殼AVL1） |
| 預期壽命 | ≥ 100,000 h ，≥ 500,000 開關循環 |
| 認證 | CE、VDE |

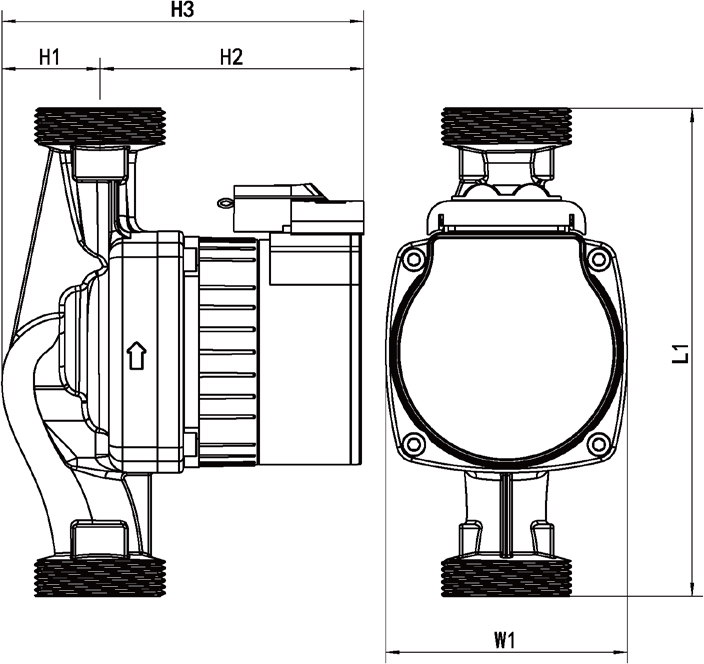

外形尺寸
1. 鑄鐵泵殼H130/H180
| 泵殼類型 | 接口代碼 | 尺寸[mm] | 接口尺寸 [inch] | 重量 [kg] | ||||
| H1 | H2 | H3 | L1 | W1 | ||||
| H130 | 15 | 35 | 96 | 131 | 130 | 89 | G1 | 1.6 |
| H130 | 20 | 35 | 96 | 131 | 130 | 89 | G1 1/4 | 1.7 |
| H130 | 25 | 35 | 96 | 131 | 130 | 89 | G1 1/2 | 1.8 |
| H180 | 20 | 36 | 96 | 132 | 180 | 89 | G1 1/4 | 1.9 |
| H180 | 25 | 36 | 96 | 132 | 180 | 89 | G1 1/2 | 2.0 |
2. 復合材料泵殼AVL1
| 泵殼類型 | 接口代碼 | 尺寸[mm] | 接口尺寸 [inch] | 重量 [kg] | ||||
| H1 | H2 | H3 | L1 | W1 | ||||
| AVL1 | 15 | 79 | 94 | 150 | 128 | 92 | G1 | 1.2 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MPC25/70-60H180SL.pdf | 1971 | ||
| MPC15-60-46AVL1SA.pdf | 2577 | ||
| MPC15-60-46H130SU.pdf | 1998 | ||
| MPC25-80-75H130EA.pdf | 2060 | ||
| MPC15-80-75AVL1EA.pdf | 2614 | ||
| MPC15-70-60H130EU.pdf | 2009 | ||
| MPC25-70-60H180SA.pdf | 1964 | ||
| MPC15-70-60AVL1SA.pdf | 1947 | ||
| MPC15-70-60H130SH.pdf | 1996 | ||
| MPC25-80-75H180EA.pdf | 2086 | ||
| MPC15-70-60AVL1EA.pdf | 1966 | ||
| MPC25-60-46H180SA.pdf | 1701 | ||
| MPC25-90-90H180SU.pdf | 2055 | ||
| MPC15-60-46H130EU.pdf | 2098 | ||
| MPC25-60-46H180EA.pdf | 2036 | ||
| MPC25-60-46H130SU.pdf | 2017 | ||
| MPC15-70-60H130EA.pdf | 2042 | ||
| MPC25-90-90H180EA.pdf | 2084 | ||
| MPC25-80-75H180EH.pdf | 2105 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MPC25/70-60H180SL.stp | STEP | 18412 | |
| MPC15/80-75AVL1EA.stp | STEP | 21411 | |
| MPC25/90-90H180SU.stp | STEP | 17970 | |
| MPC15/70-60H130EU.stp | STEP | 16511 | |
| MPC25/80-75H180EH.stp | STEP | 19116 | |
| MPC15/60-46H130EU.stp | STEP | 16511 | |
| MPC15/60-46AVL1SA.stp | STEP | 20503 | |
| MPC15/70-60H130EA.stp | STEP | 17576 | |
| MPC25/60-46H180EA.stp | STEP | 18477 | |
| MPC15/70-60AVL1SA.stp | STEP | 20503 | |
| MPC25/80-75H130EA.stp | STEP | 17937 | |
| MPC25/90-90H180EA.stp | STEP | 19149 | |
| MPC15/60-46H130SU.stp | STEP | 16423 | |
| MPC25/60-46H130SU.stp | STEP | 16179 | |
| MPC25/80-75H180EA.stp | STEP | 19149 | |
| MPC25/70-60H180SA.stp | STEP | 18412 | |
| MPC15/70-60AVL1EA.stp | STEP | 20584 | |
| MPC15/70-60H130SH.stp | STEP | 17568 | |
| MPC25/60-46H180SA.stp | STEP | 18412 |
