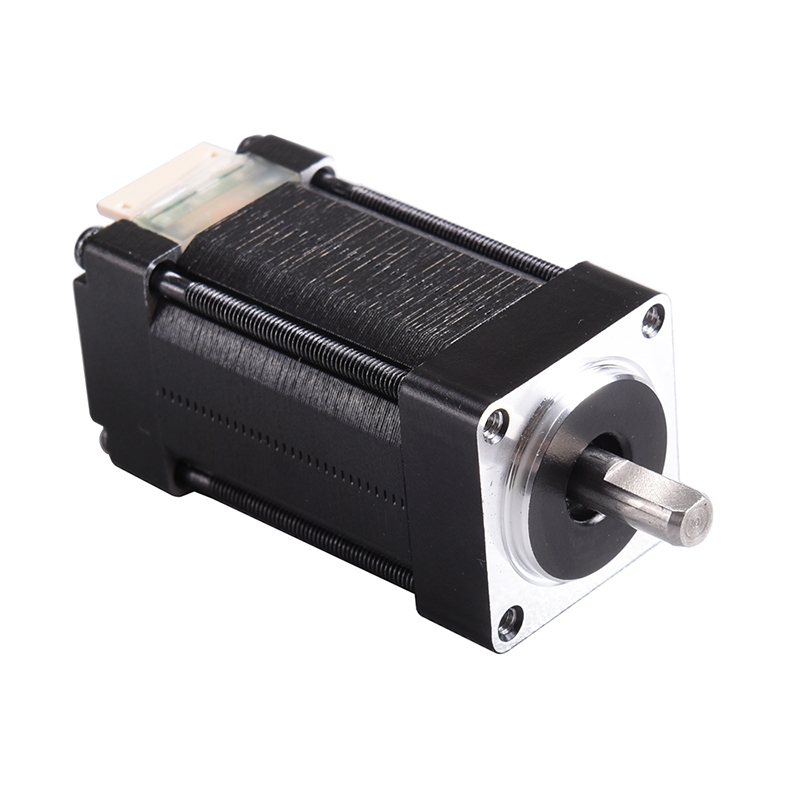

MS08HY1R4050
● 靜力矩大幅提升，較上一代產品力矩提升約60%
● 多種引線插座朝向：前插、側插、后插，尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間
多種可定制化選擇：繞組，多種出軸類型，多種出線方式、連接器、編碼器及齒輪箱
● 精巧的機身設計，結構更加緊湊，為客戶實現設備的小型化、輕量化設計提供幫助
● 多種引線插座朝向：前插、側插、后插，尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間
多種可定制化選擇：繞組，多種出軸類型，多種出線方式、連接器、編碼器及齒輪箱
● 精巧的機身設計，結構更加緊湊，為客戶實現設備的小型化、輕量化設計提供幫助
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 相數 | 2 | |
| 步距角 | 1.8° | |
| 機座尺寸 | mm | NEMA8(20mm) |
| 電機長度 | mm | 29.5 |
| 額定電流 | A | 0.5 |
| 保持力矩 | Nm | 0.03 |
| 電阻 | Ohms ±10%@20℃ | 8.8 |
| 電感 | mH Typ. | 4.7 |
| 繞線類型 | 雙極性 | |
| 定位力矩 | mNm | 1.7 |
| 轉子慣量 | g?cm2 | 1.6 |
| 前軸伸長度 | mm | 10 |
| 前軸直徑 | mm | 4 |
| 引線數 | 4 | |
| 電機接口 | 后插式插座 | |
| IP 等級 | IP40 | |
| 絕緣等級 | B(130°C) | |
| 重量 | kg | 0.04 |
| 認證 | RoHS | |
| 出軸類型 | 單出軸 |
配套產品
按產品類型篩選
所有產品線束
聯軸器
驅動器
Profinet型
EtherCAT型
RS485型
脈沖型
EtherCAT型
RS485型
脈沖型
|
MS08HY1R4050
|
轉矩
|
溫升 | |
|---|---|---|---|
點擊曲線符號，
可以切換展示
轉矩優化配置 （輸入驅動器的輸入電壓/輸出電流，輸出匹配的轉矩曲線）
|
電壓： V
|
電流： A
|
||
|
|
|
?尺寸圖:mm(in)
? 帶引線的連接器 (需單獨訂購 ):mm(in)
|
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS08HY1R4050.pdf | 230 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS08HY1R4050_3D模型.step | STEP | 613 |
