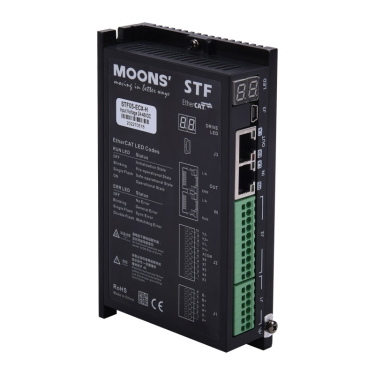

STF05-ECX-H
● 直插式連接器設計
● 數顯警報反饋
● 支持主機實時多軸總線控制
● 支持程序存儲寫入
● 支持斷線保護
● 豐富的接口
● 共振抑制
● 低速域力矩平滑
● 自檢和自動設置
● 數顯警報反饋
● 支持主機實時多軸總線控制
● 支持程序存儲寫入
● 支持斷線保護
● 豐富的接口
● 共振抑制
● 低速域力矩平滑
● 自檢和自動設置
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 功率放大類型 | 雙H橋，四象限 | |
| 電流控制 | 20KHz PWM控制 | |
| 輸出電流 | A | 0.1-5.0 |
| 電源電壓 | 24-48 VDC | |
| 保護功能 | 過壓保護，欠壓保護，過溫保護，過流保護，電機線開路檢測，通訊線開路檢測等 | |
| 待機電流衰減 | 電機停轉待機時，在可設定的一段延時時間(可到毫秒級)后，待機電流可衰減為運行電流的0%-90%(百分比可設) | |
| 控制模式 |
EtherCAT Q編程 |
|
| 數字量輸入 | 5路數字輸入 | |
| 數字量輸出 | 2路數字輸出 | |
| 剎車信號 | 無 | |
| 通訊接口 |
EtherCAT USB mini |
|
| 編碼器反饋 | 無 | |
| 連接器種類 | 直插式連接器 | |
| 軸數 | 單軸 | |
| 認證 |
CE RoHS |
|
| IP 等級 | IP20 | |
| 工作溫度 | 0-40°C(32-104°F)(安裝合適的散熱器) | |
| 環境濕度 | 最大90%，無結露 | |
| 尺寸 | mm | 138*79.5*30.8 |
配套產品
按產品類型篩選

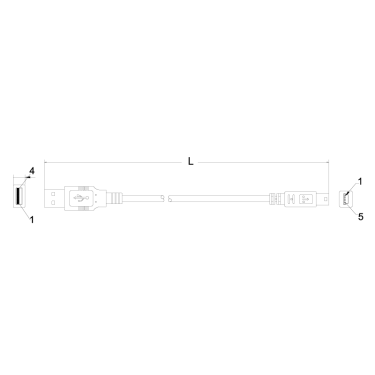

所有產品USB配置線
通訊線
再生放電鉗
■ 機械尺寸（單位：mm）
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| STF05/10-ECX-H 2D.rar | RAR | 178 | |
| STF05/10-ECX-H 2D.pdf | 70 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| STF05/10-ECX-H 3D.rar | RAR | 2587 | |
| STF05/10-ECX-H 3D.stp | STEP | 5761 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| STF Family Brochure_CN20250428 A12.pdf | 6149 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| EtherCAT UserManual CN20210426.pdf | 2440 | ||
| STF05/10-ECX-H Hardware Manual_CN20241107.pdf | 3899 | ||
| Host-Command-Reference-MOONS-0104.pdf | 6963 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| CE Certification for STF.pdf | 262 | ||
| EtherCAT一致性測試.pdf | 476 | ||
| STF&SSDC多軸系列驅動器CE符合性證書.pdf | 1662 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 | |
| AMA Stepper EtherCAT v3.1.9.rar | XML | 8 |
EPLAN
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| STF05-ECX-H.edz | RAR | 3140 |
