MS08HY3R4065

Name: MS08HY3R4065
Brand: MOONS'
SKU: 000004611110034904
Availability: InStock

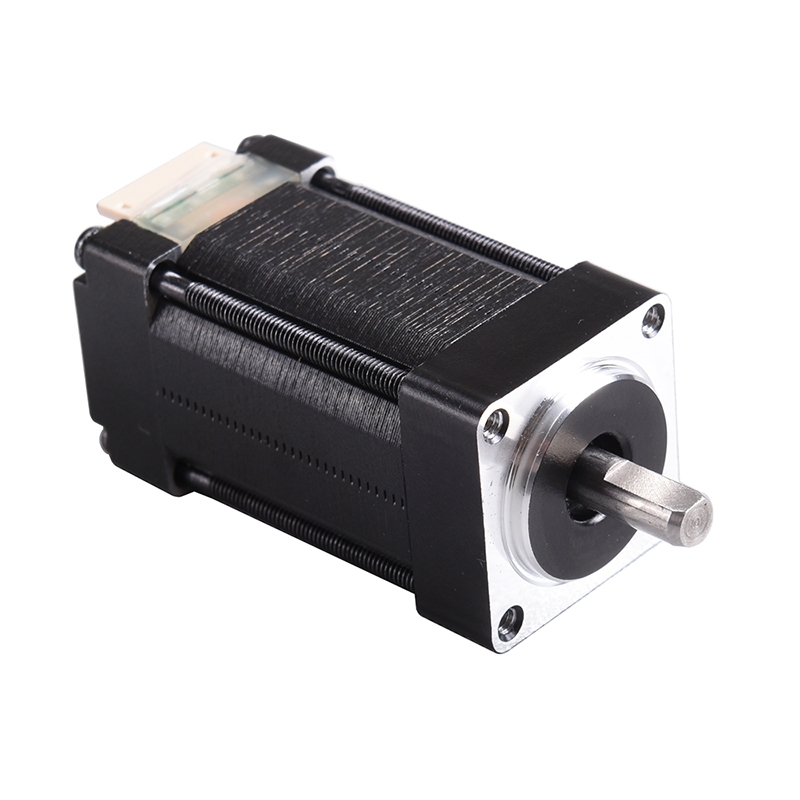

新一代NEMA8(20mm*20mm)兩相1.8°步進電機、小型化設計、更大力矩、更高性能

● 靜力矩大幅提升，較上一代產品力矩提升約60%
● 多種引線插座朝向：前插、側插、后插，尤其后插式連接可以實現電機機身小型化,很大程度的節省安裝空間
多種可定制化選擇：繞組，多種出軸類型，多種出線方式、連接器、編碼器及齒輪箱
● 精巧的機身設計，結構更加緊湊，為客戶實現設備的小型化、輕量化設計提供幫助

更多信息查閱 NEMA 8 標準混合式步進電機

品牌: MOONS'

數量:

運送至:

發貨日: 工作日

發貨日: 請聯系客服

* 訂單金額滿100元免運費

比較

支付方式

咨詢

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

規格

屬性	單位	值
相數		2
步距角		1.8°
機座尺寸	mm	NEMA8(20mm)
電機長度	mm	39.5
額定電流	A	0.65
保持力矩	Nm	0.05
電阻	Ohms ±10%@20℃	6.6
電感	mH Typ.	3.6
繞線類型		雙極性
定位力矩	mNm	2
轉子慣量	g?cm2	2.9
前軸伸長度	mm	10
前軸直徑	mm	4
引線數		4
電機接口		后插式插座
IP 等級		IP40
絕緣等級		B(130°C)
重量	kg	0.06
認證		RoHS
出軸類型		單出軸

配套產品

按產品類型篩選

所有產品

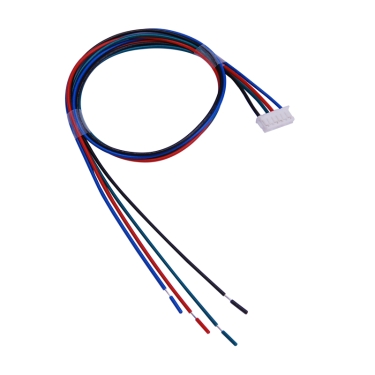

線束
驅動器

RS485型
EtherCAT型
Profinet型
脈沖型

聯軸器

速度力矩曲線

MS08HY3R4065		轉矩	溫升

點擊曲線符號，

可以切換展示

測試環境溫度25℃，建議電機在溫升60℃內使用

細分條件：200步/圈（1.8°步距角），400步/圈（0.9°步距角）

具體溫升測試安裝示意圖，請見詳情頁面

轉矩優化配置（輸入驅動器的輸入電壓/輸出電流，輸出匹配的轉矩曲線）

電壓： V	電流： A

技術文檔

2D尺寸圖
3D模型

2D尺寸圖

標題	文件類型	大小(KB)	下載
MS08HY3R4065.pdf	PDF	207

3D模型

標題	文件類型	大小(KB)	下載
4611110034904.stp	STEP	4684
