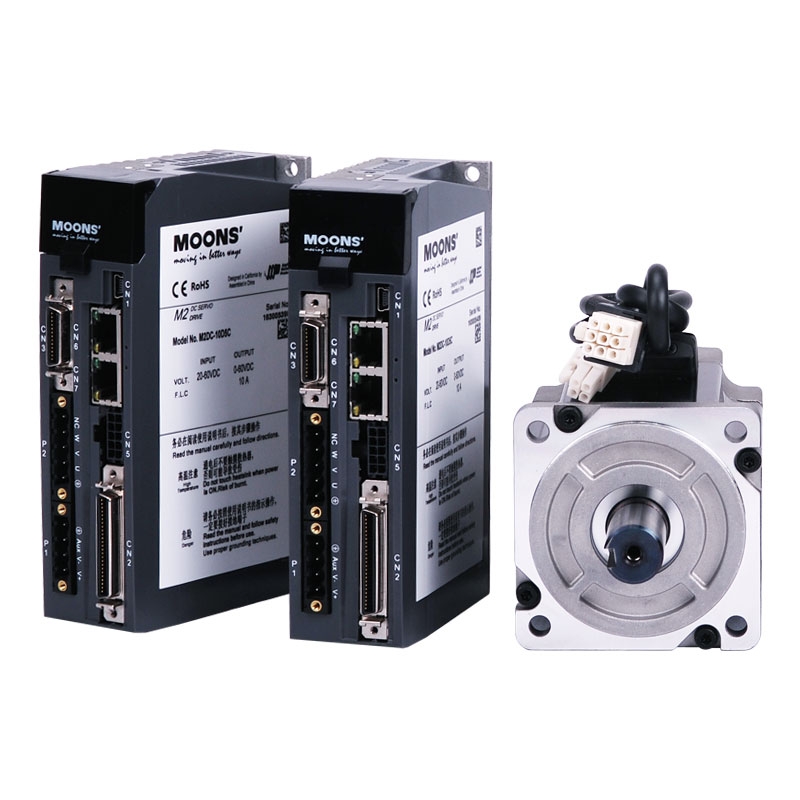

M2DC系列 直流輸入伺服電機驅動器 AGV、倉儲物流行業解決方案
24 ~ 60V低壓直流輸入驅動器，滿足由電池供電的設備應用需求，結構緊湊、體積小巧、運行效率高，為倉儲/物流自動化、醫療設備、AGV、車載設備等行業提供解決方案。 支持PID增益參數自動整定，內置反電勢吸收電阻，支持位置控制、速度模式、轉矩模式及Q編程，支持SCL/eSCL語言通訊，支持Modbus，EtherNet/IP，Ethernet（eSCL）等工業現場總線。
● 24-60V直流電輸入 ● 在線參數自動整定
● 內置反電勢吸收電阻 ● 內置軟PLC-特有的Q編程功能
● 便捷的調試軟件 ● 脈沖位置控制模式
● 模擬量速度、轉矩模式
● SCL/eSCL語言通訊 ● 支持Modbus/RTU, Modbus/TCP, EtherNET/IP, Ethernet(eSCL)等工業現場總線
● 內置反電勢吸收電阻 ● 內置軟PLC-特有的Q編程功能
● 便捷的調試軟件 ● 脈沖位置控制模式
● 模擬量速度、轉矩模式
● SCL/eSCL語言通訊 ● 支持Modbus/RTU, Modbus/TCP, EtherNET/IP, Ethernet(eSCL)等工業現場總線
買家保護:
■ 在線參數自動整定
通過 M Servo Suite軟件即可完成對負載的動態反饋做出即時響應，并在線自動優化增益整定參數，實現系統的自動整定功能，從而大大節約設備的調試時間，簡化調試過程.
 |  |
| 機器設備執行參數自動整定前， 剛性及定位效果較差 | 機器設備執行參數自動整定后， 剛性及定位效果優異 |
■ 振動抑制
M2伺服系統的振動抑制功能包含共振抑制及阻尼減振兩個部分。
| 共振抑制功能提供兩組陷波濾波器(Notch Filters)，有效地克服由于設備機械結構固有特性造成的共振問題。 | 阻尼減振功能可通過調節控制器提供的阻尼系數改善整個運動系統的阻尼特性，從而有效減小系統的振動。 | |
 |  無阻尼減振功能 開啟阻尼減振功能 |
■ 符合安全標準
具有符合歐洲安全標準而設計的STO(Safe Torque Off)功能。
SIL2認證等級的安全轉矩禁止(Safe Torque Off )是一種硬件級的安全保護功能。當STO功能工作時，驅動器的硬件電路會觸發，強制關閉驅動器內部的功率管，從而阻止電機工作，驅動器處于非使能狀態。無需切斷驅動器輸入電源所需的電磁接觸器，即可在緊急情況下保護人身及設備的安全。
SIL2認證等級的安全轉矩禁止(Safe Torque Off )是一種硬件級的安全保護功能。當STO功能工作時，驅動器的硬件電路會觸發，強制關閉驅動器內部的功率管，從而阻止電機工作，驅動器處于非使能狀態。無需切斷驅動器輸入電源所需的電磁接觸器，即可在緊急情況下保護人身及設備的安全。
■ 內置反電動勢吸收電阻
驅動器全系列內置反電動勢吸收電阻。
■ 數字量脈沖位置模式
• 支持方向&脈沖，CW/CCW雙脈沖，A/B正交脈沖輸入
• 集電極開路脈沖輸入： 500KHz，5-24VDC
• 線性差分脈沖輸入：2MHz，5VDC
• 集電極開路脈沖輸入： 500KHz，5-24VDC
• 線性差分脈沖輸入：2MHz，5VDC
■ 模擬量輸入控制
兩路模擬量輸入，支持模擬量位置、模擬量速度、及模擬量力矩模式。
■ 內置軟PLC — 特有的Q編程功能
Q程序是鳴志獨有的建立在SCL指令基礎之上的一個新的平臺，擴展SCL命令的使用，允許用戶創建與存儲SCL指令。這些程序可以保存在驅動器的非易失性存儲器中，驅動無需上位機即可獨立運行這些程序。Q程序為系統設計提供高度的靈活性和強大的功能。可以大大簡化上位機例如PLC等控制器的編程工作。
特性
• 運動控制指令(例如點到點相對運動、絕對運動、回原點等)
• 多任務處理指令
• 條件判斷指令(例如外部輸入中斷指令、比較指令等)
• 數據寄存器運算指令(例如加、減、乘、除、與、或等指令)
• 外部I/O處理(例如外部輸入判斷，驅動器輸出控制等指令)
• Q程序的邏輯運行指令(例如循環、調用)
特性
• 運動控制指令(例如點到點相對運動、絕對運動、回原點等)
• 多任務處理指令
• 條件判斷指令(例如外部輸入中斷指令、比較指令等)
• 數據寄存器運算指令(例如加、減、乘、除、與、或等指令)
• 外部I/O處理(例如外部輸入判斷，驅動器輸出控制等指令)
• Q程序的邏輯運行指令(例如循環、調用)
■ 總線控制
工業自動化場合存在很多基于現場總線通訊的應用。M2系列伺服系統可以支持基于串口以太網的Modbus總線、基于以太網的EtherNet/IP、以及自定義的eSCL協議，提供豐富的現場總線類型。
 |  |  |  |
□ Modbus
M2系列伺服驅動器支持基于RS-232 及RS-485的Modbus/RTU通訊協議，以及基于Ethernet的Modbus/TCP通訊 協議。通過Modbus協議，可輕松的控制電機運轉、修改驅動器參數以及監控伺服驅動器狀態等。
| 特征 | 規格 |
|---|---|
| 物理層協議標準 | RS-232，RS-485，Ethernet |
| 通訊協議層標準 | Modbus/RTU、Modbus/TCP |
| 總線連接器 | RJ11(RS-232)、RJ45(RS-485，Ethernet) |
| 通訊速率 | RS-232/485：9600bps，19200bps，38400bps，57600bps，115200bps Ethernet：10/100Mbps |
| 控制模式 | Position Mode，Velocity Mode，Torque Mode，Homing Mode |
| 支持軸數 | 32軸(串口)，以太網下支持軸數由具體網絡配置決定 |
□ SCL
SCL即Serial Communication Language，是鳴志公司特有的通訊控制語言。提供給用戶一個簡單的通過串行端口控制電機驅動器的方法。這樣就不需要獨立的運動控制器來給驅動器提供脈沖/方向信號，同時也提供一個簡單的面向其它各種工業設備的應用途徑，例如：具有標準串行通訊端口的工業設備PLC，工業PC或者HMI等。
eSCL 是鳴志基于目前的SCL指令發送方式開發出可通過以太網進行傳輸的SCL指令模式。
eSCL 是鳴志基于目前的SCL指令發送方式開發出可通過以太網進行傳輸的SCL指令模式。
| 特征 | 規格 |
|---|---|
| 物理層協議標準 | RS-232，RS-485，Ethernet |
| 通訊協議層標準 | SCL eSCL |
| 總線連接器 | RJ11(RS-232) RJ45(RS-485，Ethernet) |
| 通訊速率 | RS-232/485：9600bps，19200bps，38400bps，57600bps，115200bps Ethernet：10/100Mbps |
| 控制模式 | Position Mode，Velocity Mode，Torque Mode，Homing Mode |
| 支持軸數 | 32軸(串口)，以太網下支持軸數由具體網絡配置決定 |
□ EtherNet/IP
EtherNet/IP協議是基于Ethernet和TCP/IP的工業以太網協議。M2系列伺服提供基于EtherNet/IP通訊協議的運動控 制解決方案。
| 特征 | 規格 |
|---|---|
| 物理層協議標準 | Ethernet |
| 通訊協議層標準 | EtherNet/IP |
| 總線連接器 | RJ45 |
| 通訊速率 | Ethernet：10/100Mbps |
| 控制模式 | Position Mode，Velocity Mode，Torque Mode，Homing Mode |
| 支持軸數 | 以太網下支持軸數由具體網絡配置決定 |
■ 方便的操作面板，友好的調試軟件
產品本體自帶的操作面板
• 通過操作面板完成基本參數的設定與查詢
• LED可視化監控驅動器實時狀態
M Servo Suite 調試軟件
• 友好的用戶界面
• 簡單的設置操作
• 支持驅動器參數設定及配置的上傳下載
• 簡單易用的在線自動整定功能
• 內置示波器監視功能，配合運動調試及監控
• 支持SCL腳本指令的調試與保存
• 集成在線幫助功能
• 通過操作面板完成基本參數的設定與查詢
• LED可視化監控驅動器實時狀態
M Servo Suite 調試軟件
• 友好的用戶界面
• 簡單的設置操作
• 支持驅動器參數設定及配置的上傳下載
• 簡單易用的在線自動整定功能
• 內置示波器監視功能，配合運動調試及監控
• 支持SCL腳本指令的調試與保存
• 集成在線幫助功能
■ 豐富的輸入輸出接口
• 2路標準EIA-422高速差分信號輸入
• 4路5-24VDC高速輸入，接收脈沖頻率高達500KHz，帶數字濾波功能
• 8路5-24VDC通用輸入
• 6路最大30VDC 30mA通用輸出
• 2路模擬量輸入
• 4路5-24VDC高速輸入，接收脈沖頻率高達500KHz，帶數字濾波功能
• 8路5-24VDC通用輸入
• 6路最大30VDC 30mA通用輸出
• 2路模擬量輸入
■ 特色功能應用
位置表功能
• 包含直線運動、圓周運動• 直線運動通過數字量輸入信號的不同組合，選擇觸發多達63個內建的位置點(相對或者絕對運動)
• 圓周運動支持48個等分點
• 可自由設定每個位置點的速度及加減速，運動更加平滑
• 無需上位機發送脈沖即可實現多點控制，節省上位機脈沖輸出模塊的使用
• 簡化上位機編程
應用場合：直線模組、轉臺、分度盤、刀庫等
多段速控制
• 速度模式下通過輸入信號的不同組合，選擇8組速度中的一組作為電機的轉速指令。• 使用數字量輸入信號，上位機無需模擬量輸出模塊
• 可以通過軟件或操作面板自由修改8組速度
• 各速度段的加速度、減速度均可自由設定
應用場合：打磨、傳送帶等
增益切換
在負載情況或者傳動結構變化后，切換不同的增益參數，以確保不同工況下系統能夠穩定可靠的工作。應用場合：機械手臂、垂直負載、傳送帶等
脈沖禁止(色標抓取功能)
位置模式下，使用一個外部信號作為脈沖禁止功能觸發信號。當該信號有效時，電機將立即停止并忽略外部的脈沖輸入。應用場合：包裝機械等
■ 系統配置
■ 命名規則
□ M2DC伺服驅動器命名規則
□ M2DC伺服電機命名規則
■ 選型信息
| 伺服驅動器 | |||||
|---|---|---|---|---|---|
| 基本型 | M2DC-6D05S | M2DC-10D5S | M2DC-20D5S-H | ||
| Q 編程型(RS-232 通訊) | M2DC-6D05Q | M2DC-10D5Q | M2DC-20D5Q-H | ||
| Q 編程型(RS-485 通訊) | M2DC-6D05R | M2DC-10D5R | M2DC-20D5R-H | ||
| eSCL | M2DC-6D05D | M2DC-10D5D | M2DC-20D5D-H | ||
| EtherNet/IP* | M2DC-6D05IP | M2DC-10D5IP | M2DC-20D5IP-H | ||
| 配套電機 | |||||
| 配套電機 | 40 機座，60W，100W | 60 機座，200W，400W | 80 機座，300W，550W | 80 機座，750W | |
| 無制動器 | SM0401HE4-KCD-NNV SM0402FE4-KCD-NNV | SM0601GE4-KCF-NNV SM0602FE4-KCF-NNV SM0602GE4-KCF-NNV | SM0801GE4-KCF-NNV SM0802EE4-KCF-NNV | SM0803GE4-KCF-NNV | |
| 帶制動器 | SM0401HE4-KCD-BNV SM0402FE4-KCD-BNV | SM0601GE4-KCF-BNV SM0602FE4-KCF-BNV SM0602GE4-KCF-BNV | SM0801GE4-KCF-BNV SM0802EE4-KCF-BNV | SM0803GE4-KCF-BNV | |
| 帶減速機伺服電機產品 | |||||
| 無制動器 | SM0401HE4-KCD-NNV-PG**A SM0402FE4-KCD-NNV-PG**A | SM0601GE4-KCF-NNV-PG**A SM0602FE4-KCF-NNV-PG**A | SM0801GE4-KCF-NNV-PG**A SM0802EE4-KCF-NNV-PG**A | - | |
| 帶制動器 | SM0401HE4-KCD-BNV-PG**A SM0402FE4-KCD-BNV-PG**A | SM0601GE4-KCF-BNV-PG**A SM0602FE4-KCF-BNV-PG**A | SM0801GE4-KCF-BNV-PG**A SM0802EE4-KCF-BNV-PG**A | - | |
| *：詳細信息請與我司聯系。 **：代表減速比。減速比為5：1、10：1、20：1 | |||||
| 配件( 必選) | |||||
| IO 連接器 | M2-50P | ||||
| USB mini-B 通訊配置線 | 2620-150 | ||||
| 通用型 （無折彎 次數需 求） | 電機動力線 | 1630-X00 | 1627-X00 | 1641-X00 | |
| 編碼器線 | 2627-X00 | ||||
| 制動器線*** | 1602-X00 | ||||
| 柔性電纜 （折彎次 數500 萬 次） | 電機動力線 | 1631-X00 | 1628-X00 | 1642-X00 | |
| 編碼器線 | 2621-X00 | ||||
| 制動器線*** | 1602-X00-C05( 注) | ||||
| *** 當選擇帶制動器型電機時，必配 注：制動器用柔性電纜請與我司銷售聯系。 | |||||
■ 配件

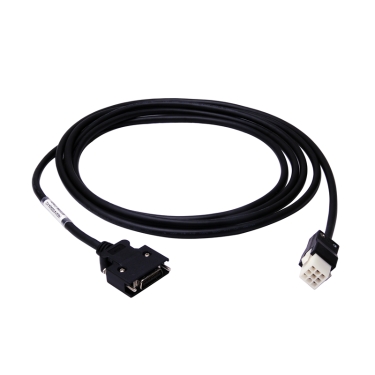

□ 編碼器線
◆ 通用線
| 型號 | 描述 | ||
|---|---|---|---|
| 2627-100 | M2 編碼器線通用型，1 米，帶屏蔽 | ||
| 2627-300 | M2 編碼器線通用型，3 米，帶屏蔽 | ||
| 2627-500 | M2 編碼器線通用型，5 米，帶屏蔽 | ||
| 2627-1000 | M2 編碼器線通用型，10 米，帶屏蔽 | ||
◆ 柔性電纜—超軟型
| 型號 | 描述 | ||
|---|---|---|---|
| 2621-100 | M2 編碼器超軟線，1 米 | ||
| 2621-300 | M2 編碼器超軟線，3 米 | ||
| 2621-500 | M2 編碼器超軟線，5 米 | ||
| 2621-1000 | M2 編碼器超軟線，10 米 | ||
| *：在折彎半徑為10cm，行程600mm，60 次/ 分鐘下折彎次數為500 萬次 | |||
| 驅動器側 TYCO 3-2232346-1 | 信號 | 顏色 | 電機側對插連接器 AMP 172161-1 |
|---|---|---|---|
| 1 | A+/U+ | 藍 | 1 |
| 2 | B+/V+ | 綠 | 2 |
| 3 | Z+/W+ | 黃 | 3 |
| 14 | A-/U- | 藍/黑 | 4 |
| 15 | B-/V- | 綠/黑 | 5 |
| 16 | Z-/W- | 黃/黑 | 6 |
| 11 | +5V | 紅 | 7 |
| 24 | GND | 黑 | 8 |
| 26 | Shield | Shield | 9 |
□ 電機動力線—M2DC-6D0用
◆ 通用線
| 型號 | 描述 | ||
|---|---|---|---|
| 1630-100 | M2DC-6D0 電機線通用型，1 米 | ||
| 1630-300 | M2DC-6D0 電機線通用型，3 米 | ||
| 1630-500 | M2DC-6D0 電機線通用型，5 米 | ||
| 1630-1000 | M2DC-6D0 電機線通用型，10 米 | ||
◆ 柔性電纜—超軟型
| 型號 | 描述 | ||
|---|---|---|---|
| 1631-100 | M2 編碼器超軟線，1 米 | ||
| 1631-300 | M2 編碼器超軟線，3 米 | ||
| 1631-500 | M2 編碼器超軟線，5 米 | ||
| 1631-1000 | M2 編碼器超軟線，10 米 | ||
| *：在折彎半徑為10cm，行程600mm，60 次/ 分鐘下折彎次數為500 萬次 | |||
| 驅動器側 5452571(Phoenix) | 信號 | 顏色 | 電機側對插連接器 AMP 172159-1 |
|---|---|---|---|
| U | U | 紅 | 1 |
| V | V | 黃 | 2 |
| W | W | 藍 | 3 |
| GND | PE | 藍/綠 | 4 |
□ 電機動力線—M2DC-10D用
◆ 通用線
| 型號 | 描述 | ||
|---|---|---|---|
| 1627-100 | M2DC-10D 電機線通用型，1 米，帶屏蔽 | ||
| 1627-300 | M2DC-10D 電機線通用型，3 米，帶屏蔽 | ||
| 1627-500 | M2DC-10D 電機線通用型，5 米，帶屏蔽 | ||
| 1627-1000 | M2DC-10D 電機線通用型，10 米，帶屏蔽 | ||
◆ 柔性電纜—超軟型
| 型號 | 描述 | ||
|---|---|---|---|
| 1628-100 | M2DC-10D 電機線超軟型，1 米，帶屏蔽 | ||
| 1628-300 | M2DC-10D 電機線超軟型，3 米，帶屏蔽 | ||
| 1628-500 | M2DC-10D 電機線超軟型，5 米，帶屏蔽 | ||
| 1628-1000 | M2DC-10D 電機線超軟型，10 米，帶屏蔽 | ||
| *：在折彎半徑為10cm，行程600mm，60 次/ 分鐘下折彎次數為500 萬次 | |||
| 驅動器側 5452571(Phoenix) | 信號 | 顏色 | 電機側對插連接器 AMP 350780-1 |
|---|---|---|---|
| U | U | 紅 | 1 |
| V | V | 黃 | 2 |
| W | W | 藍 | 3 |
| GND | PE | 黃/綠 | 4 |
□ 電機動力線—M2DC-20D用
◆ 通用線
| 型號 | 描述 | ||
|---|---|---|---|
| 1641-100 | M2DC-20D 電機線通用型，1 米，帶屏蔽 | ||
| 1641-300 | M2DC-20D 電機線通用型，3 米，帶屏蔽 | ||
| 1641-500 | M2DC-20D 電機線通用型，5 米，帶屏蔽 | ||
◆ 柔性電纜—超軟型
| 型號 | 描述 | ||
|---|---|---|---|
| 1642-100 | M2DC-10D 電機線超軟型，1 米，帶屏蔽 | ||
| 1642-300 | M2DC-10D 電機線超軟型，3 米，帶屏蔽 | ||
| 1642-500 | M2DC-10D 電機線超軟型，5 米，帶屏蔽 | ||
| *：在折彎半徑為10cm，行程600mm，60 次/ 分鐘下折彎次數為500 萬次 | |||
| 驅動器側 5452571(Phoenix) | 信號 | 顏色 | 電機側對插連接器 AMP 350780-1 |
|---|---|---|---|
| U | U | 紅 | 1 |
| V | V | 黃 | 2 |
| GND | PE | 黃/綠 | 4 |
□ 電機制動器延長線
| 型號 | 描述 | ||
|---|---|---|---|
| 1602-100 | M2 電機制動器延長線，1 米 | ||
| 1602-300 | M2 電機制動器延長線，3 米 | ||
| 1602-500 | M2 電機制動器延長線，5 米 | ||
| 1602-1000 | M2 電機制動器延長線，10 米 | ||
| 1602-100-C05 | M2 電機制動器超軟線，1 米 | ||
| 1602-300-C05 | M2 電機制動器超軟線，3 米 | ||
| 1602-500-C05 | M2 電機制動器超軟線，5 米 | ||
| 1602-1000-C05 | M2 電機制動器超軟線，10 米 | ||
□ CN6\CN7 RS-485菊花鏈擴展線
| 型號 | 描述 | ||
|---|---|---|---|
| 2012-030 | 普通雙絞線，0.3 米 | ||
| 2012-300 | 普通雙絞線，3 米 | ||
| 2013-030 | 屏蔽雙絞線，0.3 米 | ||
| 2013-300 | 屏蔽雙絞線，3 米 | ||
□ USB mini-B通訊配置線
| 名稱 | 型號 | 數量 | 制造商 | 描述 |
|---|---|---|---|---|
| USB mini-B 通訊配置線 | 2620-150 | 1 | MOONS' | CN1 上位機與驅動器通訊配置線 |
■ M2DC驅動器規格
| 輸入 電源 | M2DC-6D0 M2DC-10D M2DC-20D | 主回路電源 | 20 ~ 60VDC |
|---|---|---|---|
| 輔助電源 | 10 ~ 60VDC | ||
| 絕緣耐壓 | 一次對地：耐壓 500 VDC，1 min | ||
| 使用 環境 | 溫度 | 使用溫度：0°C ~ 50°C ( 如果環境溫度超過40°C，請置于通風良好場所) 存儲溫度： -20°C ~ 65°C | |
| 濕度 | 使用及存儲：10 ~ 85%RH 無結露 | ||
| 海拔 | 海拔1000m 以下 | ||
| 振動 | 9.8m/s2 以下，10 ~ 60Hz ( 在共振點處不可持續使用) | ||
| 控制方式 | PWM 正弦控制 | ||
| 編碼器反饋 | 2500 線增量式編碼器 | ||
| I/O | 數字信號 | 輸入 | 8 路光耦隔離通用輸入，可通過參數配置功能，5 ~ 24VDC，20mA 2 路光耦隔離高速輸入，可通過參數配置功能，5 ~ 24VDC，20mA |
| 輸出 | 6 路光耦隔離通用輸出，可通過參數配置功能，最大30VDC，20mA | ||
| 模擬量信號 | 輸入 | 2 路模擬量輸入，分辨率12bit | |
| 脈沖信號 | 輸入 | 2 路500KHz 集電極開路高速輸入，可配置為通用數字輸入信號 2 路2MHz 線性驅動差分信號輸入 | |
| 輸出 | 3 路編碼器反饋輸出，線性差分信號，其中A\B 相10000 個脈沖每圈，Z 相1 個脈沖每圈 | ||
| 通訊 | USB Mini | 用于連接PC 機進行軟件調試 | |
| RS232 | 用于RS-232 通訊 | ||
| RS485 | 用于RS-485 通訊及Modbus/RTU | ||
| Ethernet | EtherNet/IP，Modbus/TCP，eSCL | ||
| 操作面板 | 4 個操作按鈕 (MODE，UP，DOWN，SET) ，5 位LED 顯示 | ||
| 再生電阻 | 內置再生電阻( 也可外接外部再生電阻) | ||
| 控制模式 | 1. 位置模式；2. 模擬量速度模式；3. 模擬量位置模式；4. 位置表； 5. 多段速度模式；6. 內部轉矩模式；7. 內部速度模式；8. 位置表 | ||
| 控制輸入信號 | 1. Servo-ON 輸入；2. 報警清除輸入；3.CW/CCW 限位；4. 脈沖& 方向或CW/CCW 脈沖入；5. 增益切換； 6. 工作模式切換；7. 脈沖禁止輸入；8. 電子齒輪切換；9. 多段速指令；10. 模擬量輸入；11. 通用輸入 | ||
| 控制輸出信號 | 1. 報警輸出；2. Servo-Ready 輸出；3. 外部制動器控制；4. 速度到達輸出；5. 轉矩到達輸出； 6. 位置到達輸出；7. TachOut；8. Servo-On 狀態輸出；9. 通用Output | ||
| 認證 | RoHS，EN 61800-3，EN 61800-5-1 | ||
| 驅動器重量 | M2DC-6D0： 0.59kg M2DC-10D： 0.59kg M2DC-20D： 0.61kg | ||

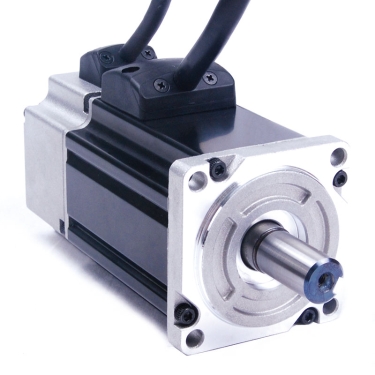

■ 伺服電機通用規格
| 編碼器類型 | 2500ppr 增量式編碼器 | 環境溫度 | 使用溫度：0℃ ~ 40℃；存儲溫度：-20℃ ~ 80℃ |
|---|---|---|---|
| 絕緣等級 | Class B (130℃ ) | 濕度 | 使用及存儲：20 ~ 85%RH ( 無結露) |
| 防護條件 | IP65 ( 除軸貫通部分及電機出線端) | 海拔 | 海拔1000m 以下 |
| 安裝條件 | 室內安裝，避免陽光直射，腐蝕性及易燃氣體 | 振動 | 49m/s2 以下，10 ~ 60Hz ( 在共振點處不可持續使用) |
■ 制動器規格
馬達制動器是用于當制動器斷電時來防止電機轉動的。最常見的使用方式是當電機用于控制垂直軸時，在電機未使能狀態或者斷電狀態下，為防止電機所驅動的機械機構因重力等原因位移，需要使用帶制動器的伺服電機。
制動器在通電情況下，玄鐵被吸附，制動器片釋放，電機可以正常運行；當制動器斷電時，玄鐵會被釋放，制動器片被抱死，電機無法正常轉動。
制動器在通電情況下，玄鐵被吸附，制動器片釋放，電機可以正常運行；當制動器斷電時，玄鐵會被釋放，制動器片被抱死，電機無法正常轉動。
| 型號 | 40mm | 60mm | 80mm |  |
|---|---|---|---|---|
| 靜態摩擦轉矩 | 0.32Nm | 1.5Nm | 3.2Nm | |
| 額定電壓 | 24VDC | |||
| 功耗（20℃時） | 6.9W | 7.2W | 10W | |
| 電流 | 0.29A | 0.3A | 0.42A | |
| 制動時間 | 標準氣隙，20℃下<25ms | |||
| 釋放時間 | <25ms | |||
| 釋放電壓 | 18.5VDC max.(at 20℃) | |||
■ 軸密封
電機工業級骨架油封能夠阻隔污染物(油類、雜質類)來延長電機壽命。出廠時油封會附在包裝盒內，但不會安裝在電機出軸上。油封對電機軸會產生一定的阻力，建議降額使用。
■ M2DC驅動器機械尺寸(單位：mm)
□ M2DC-6D0□□/10D□□ | □ M2DC-20D□□ | |
 |  |
■ 伺服電機尺寸(單位: mm)
□ 40mm 無制動器伺服電機 | □ 40mm 帶制動器伺服電機 | |||||||||||||
 |  | |||||||||||||
|
|
□ 60mm 無制動器伺服電機 | □ 60mm 帶制動器伺服電機 | |||||||||||||||||
 |  | |||||||||||||||||
|
|
□ 80mm 無制動器伺服電機 | □ 80mm 帶制動器伺服電機 | |||||||||||||
 |  | |||||||||||||
|
|
■ 帶減速機伺服電機(單位: mm)
□ 40mm 無制動器伺服電機 | □ 40mm 帶制動器伺服電機 | |
 |  |
□ 60mm 無制動器伺服電機 | □ 60mm 帶制動器伺服電機 | |
 |  |
□ 60mm 無制動器伺服電機 | □ 60mm 帶制動器伺服電機 | |
 |  |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC-10D口_2D圖紙.rar | RAR | 455 | |
| M2DC_20D5口 2D圖紙.pdf | 39 | ||
| M2DC-6D0口_2D圖紙.rar | RAR | 455 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC-10D口_3D模型.rar | RAR | 936 | |
| M2DC_20D5口 3D模型.zip | ZIP | 2149 | |
| M2DC-6D0口_3D模型.rar | RAR | 936 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Modbus Manual_CN20250902-V1.5.pdf | 4039 | ||
| M2DC Hardware Manual_CN161222.pdf | 8837 | ||
| CANopen Manual Rev 1.2.pdf | 3833 |
快速入門
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC驅動器快速入門.pdf | 10251 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| M2DC series CE EMC證書.pdf | 102 | ||
| M2DC系列UL證書.pdf | 239 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| RS485 Bus Utility Setup 1.0.18.0510.rar | RAR | 1898 | |
| CANopen Test Tool Setup 1.0.23.0506.zip | ZIP | 10024 | |
| M Servo Suite Setup 1.0.21.1010.zip | ZIP | 28894 | |
| CAN_EDS_212E_M2.eds | EDS | 45 | |
| M2DC-EtherNetIP-r3.03.eds | EDS | 76 |
按產品類型篩選
所有產品伺服電機
USB mini-B通訊配置線
電機動力線
編碼器線
制動器線
RS-485/CANopen擴展線
專業的產品標簽
考慮到所有可能的苛刻應用環境，MOONS'為每個產品設計的標簽通過了耐水性測試，耐久性摩擦測試，耐高溫性和耐腐蝕性測試。另外，我們的產品標貼印有含產品詳情頁的二維碼，便于用戶隨時掌握產品詳細信息。
提示：此標簽適用于步進電機產品。
（專業包裝盒和獨特外觀設計）
（單臺產品外加裹珍珠棉）
（多臺產品有外箱包裝）
安全包裝
為了確保您的貨物能夠承受長途旅行并安全到達，MOONS'特別設計了結構牢固的包裝紙箱，并通過內部跌落測試。紙箱由可回收材料制成，為您提供專業的安全交貨。
無論用戶購買單臺產品還是多臺產品，我們均用內外雙層包裝防護進一步減小產品被損害的風險。
出貨可視化
我們每一單出貨前，都經過有經驗的倉儲人員悉心包裝，并將重要過程公布于網站，用戶下單后可清晰看到已購產品的出貨過程以及物流狀態。
（展示包裝盒內產品）
（發貨單放入包裝盒）
（附上商品箱貼）
（展示物流運單）
快速交貨
MOONS'選擇順豐作為我們主要的國內快遞合作伙伴。作為國內領先的物流專家，順豐為我們的客戶提供快速和專業的中國大陸門到門送貨服務。專業倉儲管理
MOONS'擁有經驗豐富的倉儲管理團隊，所有產品和原材料均分門別類、陳設整齊。
