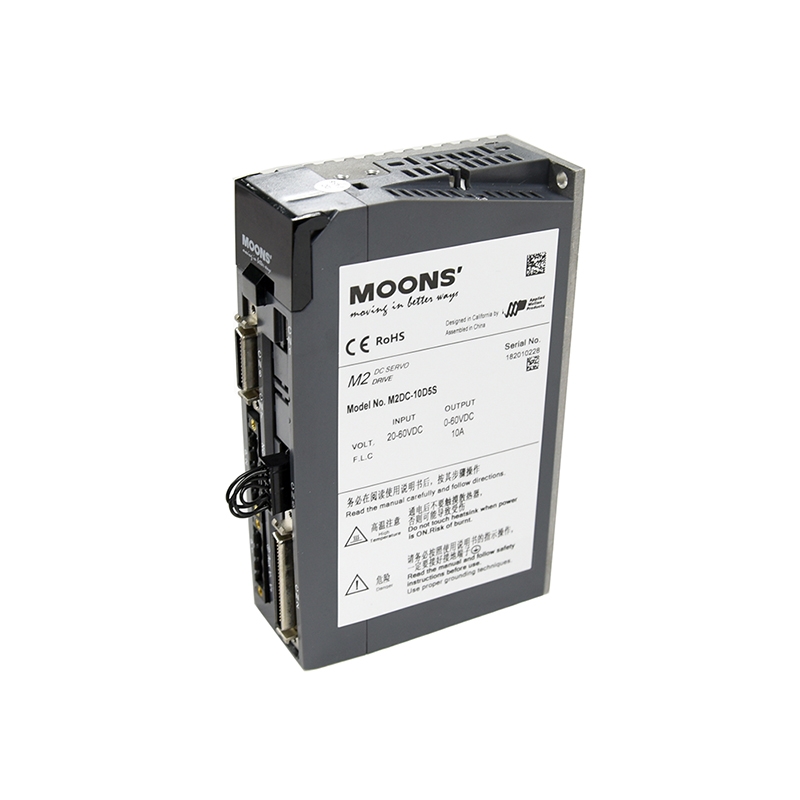

M2DC-10D5S-1-M2DC系列直流輸入伺服電機驅動器 AGV、倉儲物流行業解決方案

M2DC-10D5S

Name: M2DC-10D5S
Brand: MOONS'
SKU: 000004696351002297
Availability: InStock

20-60V低壓直流輸入驅動器，連續電流10A，支持脈沖位置控制、模擬量控制、速度模式、轉矩模式，匹配200W、400W、300W、550W直流伺服電機

● 20-60V直流電輸入
● 在線參數自動整定
● 內置反電勢吸收電阻
● 脈沖位置控制模式
● 模擬量速度、轉矩模式
● 簡單易用的調試軟件

品牌: MOONS'

類型

數量:

運送至:

發貨日: 工作日

發貨日: 請聯系客服

* 訂單金額滿100元免運費

比較

支付方式

咨詢

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

規格

屬性	單位	值
電源電壓		20-60 VDC
控制回路電源		10-60 VDC
連續電流	A	10
瞬時電流	A	30
配套電機功率		200W 400W 300W 550W
數字量輸入		8 路光耦隔離通用輸入，2 路光耦隔離高速輸入
數字量輸出		6 路光耦隔離通用輸出
模擬量輸入		2 路模擬量輸入
脈沖信號輸入		2 路500KHz 集電極開路高速輸入，2 路2MHz 線性驅動差分信號輸入
脈沖信號輸出		3 路編碼器反饋輸出，線性差分信號，其中A\B相10000 個脈沖每圈，Z相1個脈沖每圈
編碼器輸出		支持
通訊接口		NA
操作面板		4 個操作按鈕 (MODE、UP、DOWN、SET)，5 位LED 顯示
內置再生電阻		內置再生電阻20W
STO		支持
IO連接器類型		50Pin高密度連接器
控制模式		脈沖控制模擬量控制速度模式轉矩控制位置表
控制輸入信號		Servo-ON 輸入，報警清除輸入，CW/CCW限位，脈沖&方向或CW/CCW脈沖入，增益切換，工作模式切換，脈沖禁止輸入，電子齒輪切換，多段速指令，模擬量輸入，通用輸入
控制輸出信號		報警輸出，Servo-Ready輸出，外部制動器控制，速度到達輸出，轉矩到達輸出，位置到達輸出，TachOut，Servo-on狀態輸出，通用Output
編碼器反饋		有
工作溫度		使用溫度：0°C to 50°C ( 如果環境溫度超過40°C，請置于通風良好場所),存儲溫度:-20℃到65℃
環境濕度		10 to 85%RH
海拔高度		海拔1000m以下
認證		RoHS CE
重量	kg	0.59

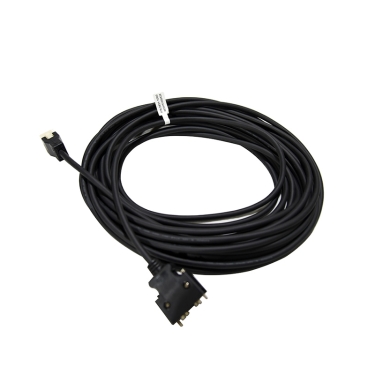

配套產品

機械尺寸

■ 機械尺寸（單位：mm）

技術文檔

2D尺寸圖
3D模型
使用手冊
快速入門
相關證書
相關軟件

2D尺寸圖

標題	文件類型	大小(KB)	下載
M2DC-10D口_2D圖紙.rar	RAR	455

3D模型

標題	文件類型	大小(KB)	下載
M2DC-10D口_3D模型.rar	RAR	936

使用手冊

標題	文件類型	大小(KB)	下載
M2DC Hardware Manual_CN161222.pdf	PDF	8837

快速入門

標題	文件類型	大小(KB)	下載
M2DC驅動器快速入門.pdf	PDF	10251

相關證書

標題	文件類型	大小(KB)	下載
ROHS declaration-2025-A0.pdf	PDF	507
M2DC series CE EMC證書.pdf	PDF	102

相關軟件

標題	文件類型	大小(KB)	下載
M Servo Suite Setup 1.0.21.1010.zip	ZIP	28894
