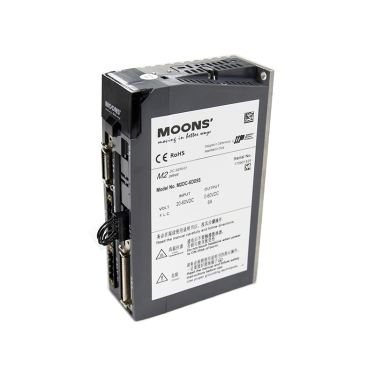

M2DC-6D05S
● 20-60V直流電輸入
● 在線參數自動整定
● 內置反電勢吸收電阻
● 脈沖位置控制模式
● 模擬量速度、轉矩模式
● 簡單易用的調試軟件
● 在線參數自動整定
● 內置反電勢吸收電阻
● 脈沖位置控制模式
● 模擬量速度、轉矩模式
● 簡單易用的調試軟件
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 電源電壓 | 20-60 VDC | |
| 控制回路電源 | 10-60 VDC | |
| 連續電流 | A | 6 |
| 瞬時電流 | A | 18 |
| 配套電機功率 |
60W 100W |
|
| 數字量輸入 | 8 路光耦隔離通用輸入，2 路光耦隔離高速輸入 | |
| 數字量輸出 | 6 路光耦隔離通用輸出 | |
| 模擬量輸入 | 2 路模擬量輸入 | |
| 脈沖信號輸入 | 2 路500KHz 集電極開路高速輸入，2 路2MHz 線性驅動差分信號輸入 | |
| 脈沖信號輸出 | 3 路編碼器反饋輸出，線性差分信號，其中A\B相10000 個脈沖每圈，Z相1個脈沖每圈 | |
| 編碼器輸出 | 支持 | |
| 通訊接口 | NA | |
| 操作面板 | 4 個操作按鈕 (MODE、UP、DOWN、SET)，5 位LED 顯示 | |
| 內置再生電阻 | 內置再生電阻20W | |
| STO | 支持 | |
| IO連接器類型 | 50Pin高密度連接器 | |
| 控制模式 |
脈沖控制 模擬量控制 速度模式 轉矩控制 位置表 |
|
| 控制輸入信號 | Servo-ON 輸入，報警清除輸入，CW/CCW限位，脈沖&方向或CW/CCW脈沖入，增益切換，工作模式切換，脈沖禁止輸入，電子齒輪切換，多段速指令，模擬量輸入，通用輸入 | |
| 控制輸出信號 | 報警輸出，Servo-Ready輸出，外部制動器控制，速度到達輸出，轉矩到達輸出，位置到達輸出，TachOut，Servo-on狀態輸出，通用Output | |
| 編碼器反饋 | 有 | |
| 工作溫度 | 使用溫度：0°C to 50°C ( 如果環境溫度超過40°C，請置于通風良好場所),存儲溫度:-20℃到65℃ | |
| 環境濕度 | 10 to 85%RH | |
| 海拔高度 | 海拔1000m以下 | |
| 認證 |
RoHS CE |
|
| 重量 | kg | 0.59 |
配套產品
按產品類型篩選

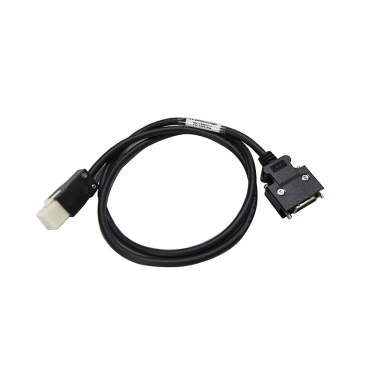

所有產品USB mini-B通訊配置線

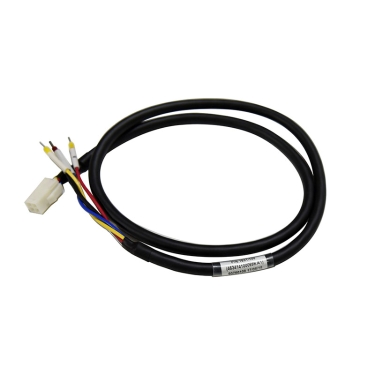

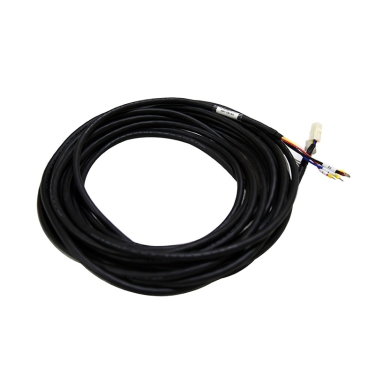

電機動力線
柔性
通用型
制動器線通用型
通用型
編碼器線
通用型
柔性
伺服電機柔性
不帶剎車
帶剎車
RS-485/CANopen擴展線帶剎車
■ 機械尺寸（單位：mm）
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC-6D0口_2D圖紙.rar | RAR | 455 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC-6D0口_3D模型.rar | RAR | 936 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC Hardware Manual_CN161222.pdf | 8837 |
快速入門
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M2DC驅動器快速入門.pdf | 10251 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| M2DC series CE EMC證書.pdf | 102 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M Servo Suite Setup 1.0.21.1010.zip | ZIP | 28894 |
