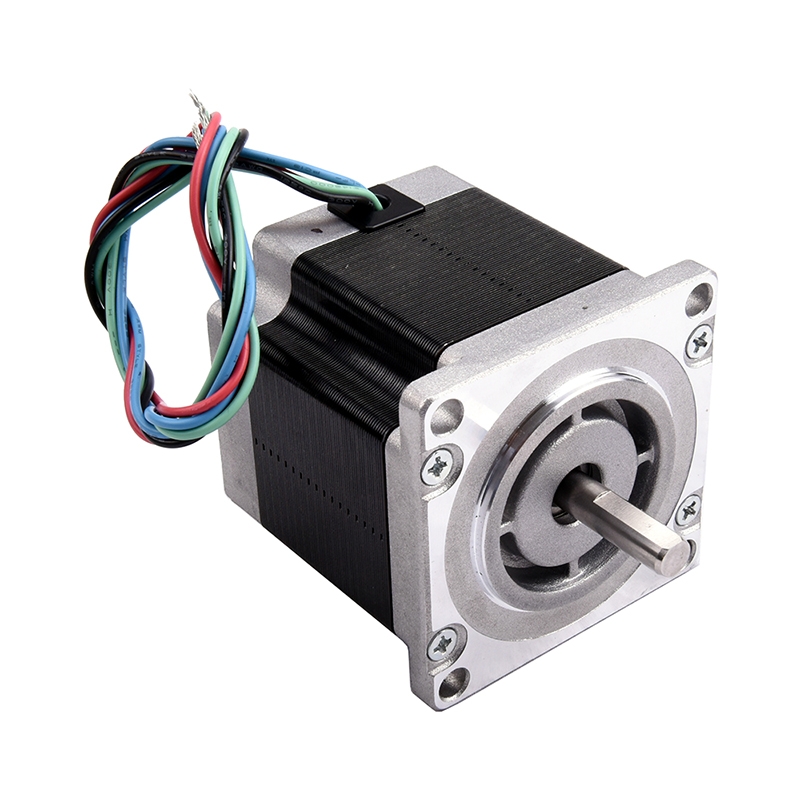

ML23HS8L4360-E
● 低慣量，響應快● 大力矩，高效率● 振動小，噪音小● 配套產品：線束、柔性聯軸器、減振墊
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 相數 | 2 | |
| 步距角 | 1.8° | |
| 機座尺寸 | mm | NEMA23(56.4mm) |
| 電機長度 | mm | 55 |
| 額定電流 | A | 3.6 |
| 保持力矩 | Nm | 1.5 |
| 電阻 | Ohms ±10%@20℃ | 0.63 |
| 電感 | mH Typ. | 2.6 |
| 繞線類型 | 雙極性 | |
| 定位力矩 | mNm | 45 |
| 轉子慣量 | g?cm2 | 221 |
| 前軸伸長度 | mm | 20.6 |
| 前軸直徑 | mm | 6.35 |
| 后軸伸長度 | mm | 13 |
| 后軸直徑 | mm | 6.35 |
| 引線數 | 4 | |
| 電機接口 | 引線式 | |
| IP 等級 | IP40 | |
| 絕緣等級 | B(130°C) | |
| 重量 | kg | 0.6 |
| 認證 |
UL RoHS |
|
| 出軸類型 | 雙出軸 |
配套產品
按產品類型篩選
所有產品線束
編碼器
驅動器
Profinet型
EtherCAT型
RS485型
脈沖型
減振墊EtherCAT型
RS485型
脈沖型
聯軸器
減速機
|
ML23HS8L4360-E
|
轉矩
|
溫升 | |
|---|---|---|---|
點擊曲線符號，
可以切換展示
轉矩優化配置 （輸入驅動器的輸入電壓/輸出電流，輸出匹配的轉矩曲線）
|
電壓： V
|
電流： A
|
||
|
|
|
?尺寸圖
■ 電機尺寸: mm（in）
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ML23HS8L4360-E.pdf | 270 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 4611110027519.stp | STEP | 5137 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 混合式步進電機樣本.pdf | 37705 |
