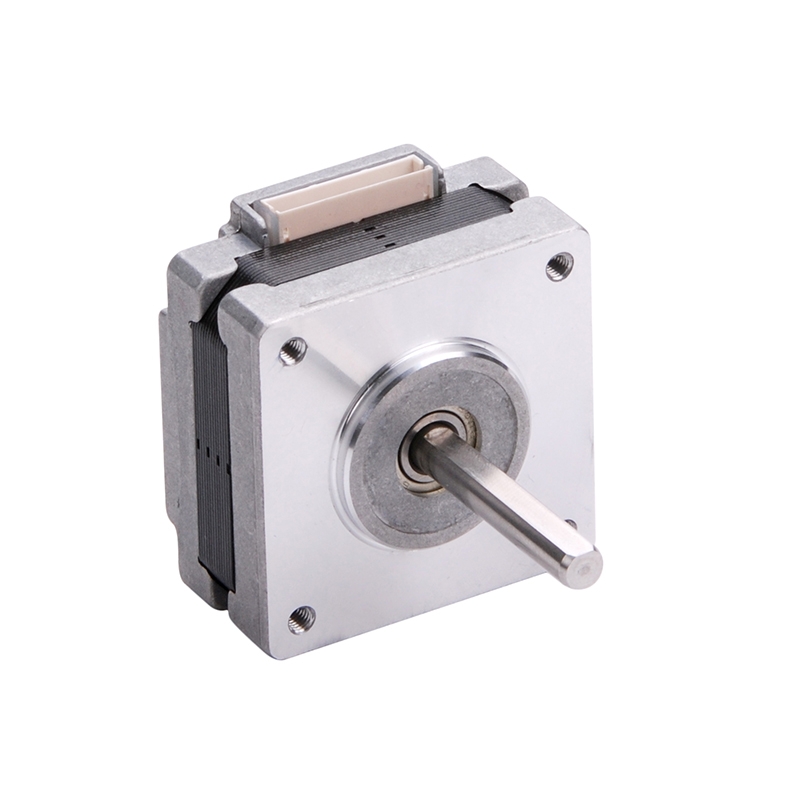

NEMA 16 標準混合式步進電機
步進電機、大力矩、大轉子、平滑型、步進角度: 1.8°、NEMA16、39x39mm
● 大力矩
● 平滑型
● 搭配產品：線束，減震墊
● 平滑型
● 搭配產品：線束，減震墊
買家保護:
MOONS'（鳴志-股票代碼603728）是綜合的系統級運動控制解決方案提供商，MOONS'步進電機年出貨量超千萬臺，主要銷往歐美以及國內市場。MOONS'步進電機以高品質，高性能和創新設計享譽海內外，廣泛應用于專業打印設備、智能舞臺燈光設備、紡織機械、銀行設備、工業自動化、LED產線、電子設備、半導體設備、醫療器械、測量設備等領域。我們愿始終與您攜手，讓您的創意變?yōu)榭赡堋OONS' –– 您的明智之選！ 大力矩和長壽命
MOONS'步進電機的大力矩和長壽命的優異特性能夠確保您的應用在更長更可靠的運行時間內產生更多源源不斷的動力。
大力矩
大力矩的主要影響因素包括稀土永磁材料，優化的轉子結構，更大的繞線空間以及優化的定子疊片設計，所有影響因素的優化設計是大力矩的前提。MOONS'的大力矩步進電機在整個速度段內輸出扭矩提高15％至25％。這就意味著在不增加驅動電壓或電流的情況下，電機的效率值更高。
長壽命
步進電機的使用壽命通常取決于軸承的壽命。MOONS'的大軸承設計可以有效提高電機使用壽命，適用于短程往復式運動應用，這意味著將來可以大幅節省更換或維修電機的成本。
-
-
低溫升
高強度的壓鑄端蓋設計以及低損耗的定子疊片設計使得MOONS'步進電機的導熱性能更好，優化后的定子槽滿率使MOONS'步進電機的發熱更少，發熱少導熱快，從而大大降低電機溫升。
-
-
低噪音更平滑
改進的制造工藝使MOONS'步進電機的所有組件都能實現更好的匹配精度和更穩定的內部結構。這樣可以在電機運行時有效降低振動和噪音，從而使MOONS'步進電機在靜謐性方面脫穎而出。
-
-
技術支持
通過網上聊天、查詢電子郵件等方式，在研發工程師的支持下，直接從在線應用工程師那里獲得免費專業技術支持服務。
-
-
專業包裝
為了確保您的貨品經得起長途運輸并且安全完整送達，MOONS'專門設計的獨立包裝以其穩定的結構順利通過了各項跌落測試。此外，包裝材料使用環保可循環利用材料，為您提供專業的安全送達。
定制化服務
MOONS'可以為您提供高品質的定制化組件和定制電機，大批量生產和批量折扣。
技術參數
| 相數 | 2 |
| 步數/每圈 | 200 |
| 步距角 | 1.8° |
| 步距角精度 | ±5% |
| 絕緣等級 | B, 130℃ |
| 絕緣電阻 | 100 MegOhms |
| 軸向負載(1000RPM情況下20,000小時 ) | 25 N (5.6 Lbs.) 推力 65 N (15 Lbs.) 拉力 |
| 徑向負載(1000RPM情況下20,000小時 ) | 30 N (6.5 Lbs.) 作用點在扁絲中點 |
| 運行溫度 | -20℃~50℃ |
| IP 等級 | IP 40 |
| 認證 | RoHS |
系列命名規則
MS16HS-4線雙極性
| 電機 長度 | 電機型號 | 力矩曲線 | 電機 接口 | 額定 電流 | 靜力矩 | 繞組參數 電阻電感 | 定位力矩 | 轉子慣量 | 電機重量 |
|---|---|---|---|---|---|---|---|---|---|
| 單出軸 | P：插座 L：引線 | Amps (mounted) | Nmoz-in Typ.Typ. | ±10% @20℃Typ. | mNmoz-in | g cm²oz-in² | kgLbs | ||
| 20.8mm (0.82in.) | MS16HS7P4027 |   | P | 0.27 | 0.114 | 4136 | 50.71 | 140.077 | 0.110.24 |
| MS16HS7P4070 |  | P | 0.7 | 0.114 | 5.65.6 | ||||
| MS16HS7P4100 |  | P | 1 | 0.114 | 32.8 | ||||
| MS16HS7P4150 |  | P | 1.5 | 0.114 | 1.451.28 | ||||
| 26mm (1.02in.) | MS16HS0P4029 |  | P | 0.29 | 0.228 | 4052 | 81.1 | 200.11 | 0.150.33 |
| MS16HS0P4070 |  | P | 0.7 | 0.228 | 6.89.5 | ||||
| MS16HS0P4100 |  | P | 1 | 0.228 | 3.64.7 | ||||
| MS16HS0P4150 |  | P | 1.5 | 0.228 | 1.532 | ||||
| 33mm (1.3in.) | MS16HS4P4037 |  | P | 0.37 | 0.2637 | 3150 | 121.7 | 270.15 | 0.210.46 |
| MS16HS4P4070 |  | P | 0.7 | 0.2637 | 8.414 | ||||
| MS16HS4P4100 |  | P | 1 | 0.2738 | 4.47 | ||||
| MS16HS4P4150 |  | P | 1.5 | 0.2738 | 1.893.1 |
MS16HS –6線單極性
| 電機 長度 | 電機型號 | 力矩曲線 | 電機 接口 | 額定 電流 | 靜力矩 | 繞組參數 電阻電感 | 定位力矩 | 轉子慣量 | 電機重量 |
|---|---|---|---|---|---|---|---|---|---|
| 單出軸 | P：插座 L：引線 | Amps (mounted) | Nmoz-in Typ.Typ. | ±10% @20℃Typ. | mNmoz-in | g cm²oz-in² | kgLbs | ||
| 20.8mm (0.82in.) | MS16HS7P6024 |  | P | 0.24 | 0.0710 | 5021 | 50.71 | 140.077 | 0.110.24 |
| MS16HS7P6070 |  | P | 0.7 | 0.0710 | 5.52.6 | ||||
| MS16HS7P6100 |  | P | 1 | 0.0710 | 2.71.23 | ||||
| 26mm (1.02in.) | MS16HS0P6027 |  | P | 0.27 | 0.1521 | 4527 | 81.1 | 200.11 | 0.150.33 |
| MS16HS0P6070 |  | P | 0.7 | 0.1623 | 74.7 | ||||
| MS16HS0P6100 |  | P | 1 | 0.1521 | 3.42.2 | ||||
| 33mm (1.3in.) | MS16HS4P6036 |  | P | 0.36 | 0.228 | 3326 | 121.7 | 270.15 | 0.210.46 |
| MS16HS4P6085 |  | P | 0.85 | 0.228 | 5.84.7 | ||||
| MS16HS4P6120 |  | P | 1.2 | 0.228 | 32.3 |
| 比較 | 型號名稱 | 價格(未稅) | 立即購買 |
|---|---|---|---|
|
|
MS16HS7P4027 | ￥196.00 |
|
|
|
MS16HS7P4070 | ￥196.00 |
|
|
|
MS16HS7P4100 | ￥196.00 |
|
|
|
MS16HS7P4150 | ￥196.00 |
|
|
|
MS16HS0P4029 | ￥200.00 |
|
|
|
MS16HS0P4070 | ￥200.00 |
|
|
|
MS16HS0P4100 | ￥200.00 |
|
|
|
MS16HS0P4150 | ￥200.00 |
|
|
|
MS16HS4P4037 | N/A | |
|
|
MS16HS4P4070 | N/A | |
|
|
MS16HS4P4100 | N/A | |
|
|
MS16HS4P4150 | ￥205.00 |
|
力矩曲線圖
| ■ MS16HS7-雙極性 | |||
 |  |  |  |
| ■ MS16HS0-雙極性 | |||
 |  |  |  |
| ■ MS16HS4-雙極性 | |||
 |  |  |  |
| ■ MS16HS7-單極性 | ||
 |  |  |
| ■ MS16HS0-單極性 | ||
 |  |  |
| ■ MS16HS4-單極性 | ||
 |  |  |
尺寸圖
■ 電機尺寸: mm(in)
■ 帶引線的連接器(單獨購買) 尺寸: mm(in)
 | |
| 4線零件號: 4634140202846 | 6線零件號: 4634140204489 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS16HS7P4027.pdf | 206 | ||
| MS16HS7P4150.pdf | 215 | ||
| MS16HS0P4150.pdf | 203 | ||
| MS16HS4P4037.pdf | 221 | ||
| MS16HS4P4150.pdf | 218 | ||
| MS16HS7P4100.pdf | 205 | ||
| MS16HS0P4029.pdf | 205 | ||
| MS16HS7P4070.pdf | 208 | ||
| MS16HS0P4100.pdf | 205 | ||
| MS16HS0P4070.pdf | 206 | ||
| MS16HS4P4100.pdf | 228 | ||
| MS16HS4P4070.pdf | 235 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MS16HS7P_3D模型.STEP | STEP | 1291 | |
| MS16HS4P_3D模型.STEP | STEP | 1240 | |
| MS16HS0P_3D模型.STEP | STEP | 1293 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 混合式步進電機樣本.pdf | 37705 |
按產品類型篩選
所有產品線束
驅動器
減振墊
聯軸器
減速機
電機接線圖和勵磁原理圖
