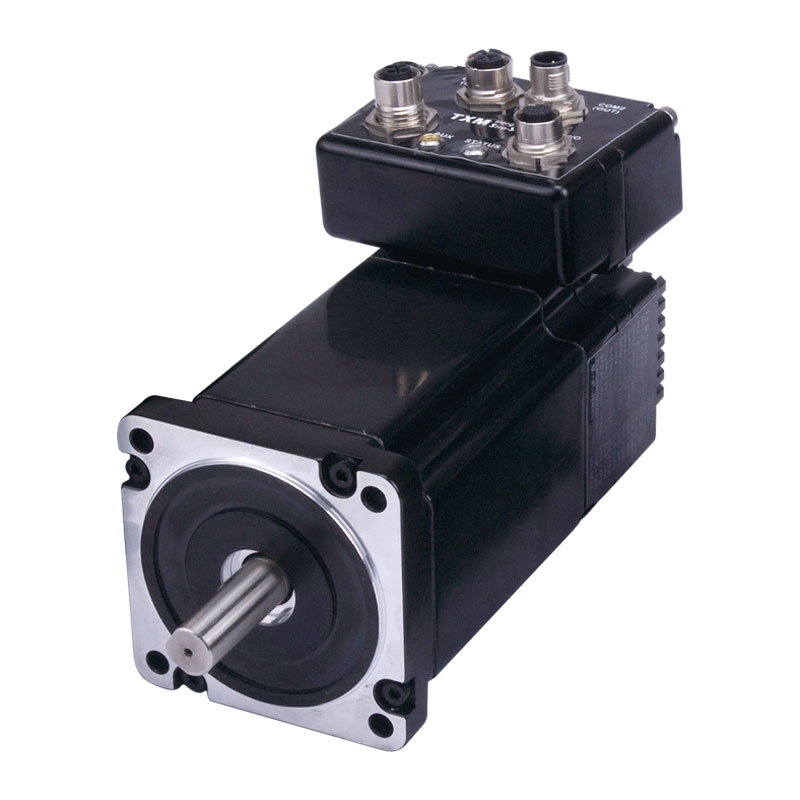

TXM34C-5CG
● 總線控制，多軸控制模式
● 智能型，內置運動控制器
● 集成式電機，一體化終端
● 高效率，高精度，快速響應
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
● 智能型，內置運動控制器
● 集成式電機，一體化終端
● 高效率，高精度，快速響應
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 86 |
| 保持力矩 | Nm | 7 |
| 電源電壓 | 24-70 VDC | |
| 輸入電壓范圍 | 18-75 VDC | |
| 控制模式 |
CANopen Q編程 |
|
| 軸徑 | mm | 14 |
| 主體長度 | mm | 172.5 |
| 主體高度 | mm | 137 |
| 轉子慣量 | g?cm2 | 2200 |
| 通訊接口 |
CANopen RS-232 |
|
| 數字量輸入 | 5 | |
| 數字量輸出 | 3 | |
| 模擬量輸入 | 1 | |
| 編碼器分辨率 | 20000脈沖/圈 | |
| 編碼器輸出 | 不支持 | |
| IP 等級 | IP65 | |
| 工作溫度 | 0 ～ 40 | |
| 認證 |
CE RoHS |
|
| 重量 | kg | 5.76 |
■ 機械尺寸（單位：mm）
| 型號 | "L" | 出軸直徑* |
|---|---|---|
| TXM34□-1□G | 112.5 | 14 |
| TXM34□-3□G | 143 | 14 |
| TXM34□-5□G | 172.5 | 14 |
| TXM34□-6□G | 203 | 14 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TXM34 RS485 CANopen Ethernet.pdf | 883 | ||
| TXM34 RS232.pdf | 802 | ||
| TXM34 RS485 CANopen Ethernet.DWG | DWG | 610 | |
| TXM34 RS232.DWG | DWG | 560 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TXM34□-5□□_3D圖紙.STEP | STEP | 29524 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM+TXM Family Brochure_CN20220916 A2L.pdf | 5171 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TXM34Q_C Hardware Manual_CN20160826.pdf | 4320 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| Integrated Step-Servo Motor CE Certification.pdf | 1430 | ||
| TXM 34系列 CE證書 | 281 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 | |
| CAN_EDS 212N_TSM_SS_TXM.eds | EDS | 42 |
