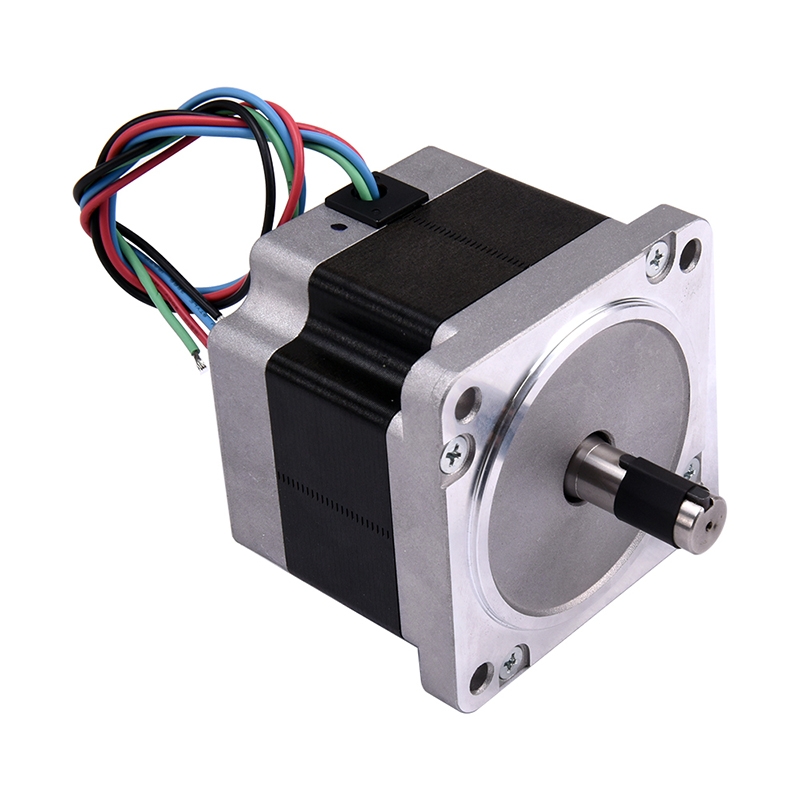

PL34HD0L4700-E
● 大力矩● 高效率● 低慣量● 快速響應● 低振動● 低噪音
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 相數 | 2 | |
| 步距角 | 1.8° | |
| 機座尺寸 | mm | NEMA34(86mm) |
| 電機長度 | mm | 67 |
| 額定電流 | A | 7 |
| 保持力矩 | Nm | 4.75 |
| 電阻 | Ohms ±10%@20℃ | 0.26 |
| 電感 | mH Typ. | 1.89 |
| 繞線類型 | 雙極性 | |
| 定位力矩 | mNm | 135 |
| 轉子慣量 | g?cm2 | 940 |
| 前軸伸長度 | mm | 31.75 |
| 前軸直徑 | mm | 12.7 |
| 后軸伸長度 | mm | 19.05 |
| 后軸直徑 | mm | 9.525 |
| 引線數 | 4 | |
| 電機接口 | 引線式 | |
| IP 等級 | IP40 | |
| 絕緣等級 | B(130°C) | |
| 重量 | kg | 1.6 |
| 認證 |
UL RoHS |
|
| 出軸類型 | 雙出軸 |
配套產品
按產品類型篩選
所有產品驅動器
EtherCAT型
Profinet型
RS485型
脈沖型
Profinet型
RS485型
脈沖型
|
PL34HD0L4700-E
|
轉矩
|
溫升 | |
|---|---|---|---|
點擊曲線符號，
可以切換展示
轉矩優化配置 （輸入驅動器的輸入電壓/輸出電流，輸出匹配的轉矩曲線）
|
電壓： V
|
電流： A
|
||
|
|
|
?尺寸圖
■ 電機尺寸: mm（in）
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| PL34HD0L4700-E.pdf | 406 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| PL34HD0L_3D模型.STEP | STEP | 817 | |
| 4611110027508.stp | STEP | 5099 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 混合式步進電機樣本.pdf | 37705 |
