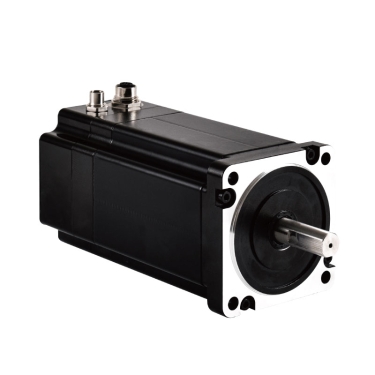

AW343BNK
● 步距角精度 ±5%● 軸向負載 65N(15 Lbs.)推力● 軸向負載 155N(35 Lbs.)拉力● 徑向負載 220N(50 Lbs.)作用點在扁絲中點● IP等級65● 配套SR，STF系列步進電機驅動器
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 86 |
| 電機長度 | mm | 136.2 |
| 相數 | 2 | |
| 步距角 | 1.8° | |
| 保持力矩 | Nm | 7.2 |
| 額定電流 | A | 10 |
| 電阻 | Ohms ±10%@20℃ | 0.19 |
| 轉子慣量 | g?cm2 | 2260 |
| 電機種類 | 低壓 | |
| 帶鍵槽 | 是 | |
| 前軸直徑 | mm | 14 |
| 出軸形式 | 單出軸 | |
| 引線數 | 4 | |
| 電機接口 | 插座式 | |
| 繞線類型 | 雙極性 | |
| 絕緣等級 | B(130°C) | |
| IP 等級 | IP65 | |
| 認證 | RoHS | |
| 重量 | kg | 4 |
配套產品
按產品類型篩選
所有產品電機制動器線
驅動器
RS-485總線型
EtherCAT總線型
脈沖&方向控制模式
動力延長線EtherCAT總線型
脈沖&方向控制模式
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| AW343BNK.pdf | 1634 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| AW343BNK.STEP | STEP | 8637 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Motor Catalog_CN20250113 A13_L.pdf | 18705 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| AW Series Stepper Motor & RS,SS,AK Series Step-Servo Motor UL Certification.pdf | 397 | ||
| AW系列電機CE證書.pdf | 1662 |
