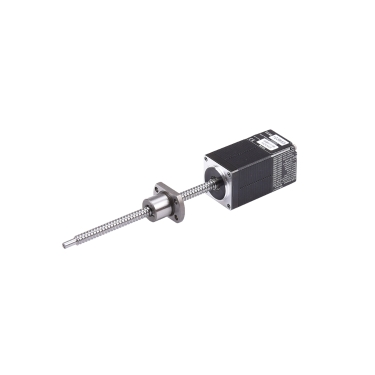

28mm智能型集成式直線步進電機
智能型外部驅動式直線步進電機，電機基座尺寸28mm，搭配驅動器集成式電機，內置4096脈沖/圈編碼器，推力范圍：15N-150N，絲桿長度范圍：55-255mm，可支持脈沖控制，速度模式，SCL，Q編程，Modbus RTU等控制模式。
● 基座尺寸28mm，機身長度53mm
● 內置4096脈沖/圈高分辨編碼器
● 內置可編碼型控制器
● 總線控制，支持多軸網絡通訊
● 高效率，高精度，高剛性
● 內置4096脈沖/圈高分辨編碼器
● 內置可編碼型控制器
● 總線控制，支持多軸網絡通訊
● 高效率，高精度，高剛性
買家保護:
MOONS'將伺服控制技術融入步進電機之中，設計出具有全新優異性能表現的一體化運動控制終端。智能型直線步進電機是將滾珠絲杠、電機、驅動器、編碼器、控制器的所有功能集于一身的解決方案。與傳統的開環步進電機對比，能提供更大的扭矩、更高的效率和更好的精度。它們具有完全可編程的板載運動控制，使用 MOONS' 的Q Programming語言，允許它們作為獨立軸運行，運動曲線存儲在非易失性存儲器中。
• 豐富的機座尺寸 : NEMA11, NEMA17, NEMA23可供選擇
• 每種尺寸電機提供豐富的高精密滾珠絲桿
• 標準化產品型號實現快速樣品交付，滿足多種應用
• 豐富的機座尺寸 : NEMA11, NEMA17, NEMA23可供選擇
• 每種尺寸電機提供豐富的高精密滾珠絲桿
• 標準化產品型號實現快速樣品交付，滿足多種應用
產品特點
高傳動效率
滾珠直線步進電機所配置的滾珠絲杠傳動效率高達90%以上，其將旋轉運動轉化為直線運動時所需的扭矩僅為普通螺紋絲杠的1/3，甚至更小。
滾珠直線步進電機所配置的滾珠絲杠傳動效率高達90%以上，其將旋轉運動轉化為直線運動時所需的扭矩僅為普通螺紋絲杠的1/3，甚至更小。
全閉環
• 準確的位置及速度控制以滿足苛刻的應用要求。
• 高魯棒性的伺服控制可適應寬范圍的慣性負載和摩擦負載變化。
• TSM17，TSM23產品內置20000脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.018°)。
• TSM11產品內置4096 脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.2°)。
• 高魯棒性的伺服控制可適應寬范圍的慣性負載和摩擦負載變化。
• TSM17，TSM23產品內置20000脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.018°)。
• TSM11產品內置4096 脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.2°)。
多種控制模式
• 脈沖控制 • 模擬量控制 • 多軸總線控制 • 程序駐留（Q程序）
低發熱/高效率
• 閉環伺服模式下，根據實際負載情況實時調整電流的大小，降低電機發熱。
• 閉環伺服模式下，靜止時，電流幾乎為零，無發熱。
• 接近100%力矩輸出能力，在緊湊的空間內發揮出更大的能量轉化。
• 閉環伺服模式下，靜止時，電流幾乎為零，無發熱。
• 接近100%力矩輸出能力，在緊湊的空間內發揮出更大的能量轉化。
平滑精確
• 基于高精度編碼器的空間矢量電流控制算法，在全速度范圍內均有優異的性能表現即使在低速應用時仍可保持平穩、安靜的運行。
——有效解決傳統步進電機低速振動噪聲問題
• 利用高速響應的伺服控制技術升級強化了步進電機固有的剛性特質。
——在運行和靜止時都確保定位的精確。
——有效解決傳統步進電機低速振動噪聲問題
• 利用高速響應的伺服控制技術升級強化了步進電機固有的剛性特質。
——在運行和靜止時都確保定位的精確。
運動檢測
• 對某些實時性運動有準確性要求的應用場合，Step-Servo Quick Tuner 提供了一個簡單實用的工具用來監測實際運動軌跡。
• 可以來監測諸如實際速度和位置誤差等常用指標，以此估計系統當前實際性能表現。
• 交互式監控與整定結合的界面可以獲得卓越的性能輸出。
• 可以來監測諸如實際速度和位置誤差等常用指標，以此估計系統當前實際性能表現。
• 交互式監控與整定結合的界面可以獲得卓越的性能輸出。
其他關鍵特性
• 自動負載慣量識別功能
• 現場總線型產品 (RS-485，Modbus/RTU) 集成Daisy Chain 接口 (僅TSM17/23產品)
• 新增多種回原點模式
• 支持軟件限位功能
• 現場總線型產品 (RS-485，Modbus/RTU) 集成Daisy Chain 接口 (僅TSM17/23產品)
• 新增多種回原點模式
• 支持軟件限位功能
型號命名說明
電氣參數
| 電機 系列代號 | 輸入電源 | 控制指令 | 脈沖指令類型 | 最大脈沖 輸入頻率 | 數字量 輸入 個數 | 數字量 輸出 個數 | 模擬量 輸入 個數 | 模擬量 輸入規格 | 編碼器 反饋輸出 | 數字量 輸入規格 | 數字量 輸出規格 | 通訊接口 | 通訊協議 |
| TSM11Q -2RM | 額定電壓 24VDC， 最小最大電壓值 15-30VDC | 脈沖指令 SCL 運動控制指令 Q Program 編程 Modbus/RTU 通訊控制 | 脈沖 + 方向 CW/CCW 雙脈沖 A/B 差分脈沖 | 2MHz， 最小脈寬 =250ns | 4 | 2 | _ | _ | _ | 5-24VDC | 30VDC /100mA | RS-485 四線制 | Modbus /RTU 或 SCL |
| TSM17Q -2RG | 額定電壓 12-48VDC | 脈沖指令 模擬量指令 SCL 運動控制指令 Q Program 編程 Modbus/RTU 通訊控制 | 脈沖 + 方向 CW/CCW 雙脈沖 A/B 差分脈沖 | 2MHz， 最小脈寬 =250ns | 8 | 4 | 1 | 0-5VDC 模擬量輸入 分辨率： 12bits | _ | 光電隔離 5-24VDC | 光電隔離 30VDC /100mA | RS-485 四線制 | Modbus /RTU 或 SCL |
| TSM23Q -2RG | 額定電壓 12-70VDC | 脈沖指令 模擬量指令 SCL 運動控制指令 Q Program 編程 Modbus/RTU 通訊控制 | 脈沖 + 方向 CW/CCW 雙脈沖 A/B 差分脈沖 | 2MHz， 最小脈寬 =250ns | 8 | 4 | 1 | 0-5VDC 模擬量輸入 分辨率： 12bits | 20000 脈沖/圈 A/B/Z 差分 信號 | 光電隔離 5-24VDC | 光電隔離 30VDC /100mA | RS-485 四線制 | Modbus /RTU 或 SCL |
絲桿代號
| 絲桿代碼 | 絲桿外徑 | 絲桿導程 | 步長 | 對應螺母代號 |
| (mm) | (mm) | 步距角1.8° | ||
| B0601 | 6 | 1 | 0.005 | AK |
| B0602 | 6 | 2 | 0.01 | FF |
| B0606 | 6 | 6 | 0.03 | FF |
| B0801 | 8 | 1 | 0.0127 | AK |
| B0802 | 8 | 2 | 0.0039 | AK |
| B0805 | 8 | 5 | 0.0318 | FF |
| B0808 | 8 | 8 | 0.0635 | FF |
| B1002 | 10 | 2 | 0.0127 | AK |
| B1004 | 10 | 4 | 0.0254 | AK |
| B1010 | 10 | 10 | 0.0508 | FF |
速度-推力參考曲線
系統尺寸圖
2D尺寸圖
3D模型
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 鳴志直線產品綜合選型手冊.pdf | 22642 |
