■ 描述

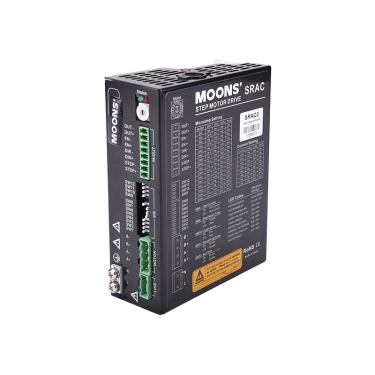

SRAC2/4/8兩相步進電機驅動器是基于PID電流控制算法設計的高性價比細分型驅動器，具有很好的性能表現，高速大力矩輸出，低噪音，低振動，低發熱，適合OEM客戶的大批量應用場合。SRAC2/4/8驅動器可通過撥碼開關選擇運行電流和細分，有16種細分，8種電流供選擇，具有過壓，欠壓，相電流過流保護，其輸入輸出控制信號均采用光電隔離。
■ 特性
抗共振步進系統的一點不足就在于存在著固有的共振點，SR系列驅動器自動計算共振點，并以此來調整控制算法，從而達到抑制共振的目的。此技術提高了中頻穩定性，使得高速時有更大的力矩輸出。
更好的高速性能
更好的高速性能
細分插補在低細分脈沖之間自動插入細分，以滿足在低細分下仍能保持運動平滑。
更平滑的運動表現
更平滑的運動表現
低速力矩平滑通過分析低速力矩紋波，抵消相應的諧波成份獲得平滑的低速運動。
更平滑的低速運動
更平滑的低速運動
輸入信號平滑對速度和方向信號的動態濾波可以減少電機及機械系統的運動瞬變，使電機運行更加平滑，同時也可以減小機械磨損。
更穩定的系統表現
更穩定的系統表現
自檢和自動設置系統上電時，驅動器自動檢測電機參數(如電阻和電感)，并根據此參數來優化系統運行性能。
■ 命名規則
■ 訂貨信息
| 型號 | 電流 | 電壓 | 可選細分 | 可選電流 |
|---|---|---|---|---|
| SRAC2 | 0.6-2.5A | 80-265VAC | 16 檔 | 8 檔 |
| SRAC4 | 0.4-4.0A | 80-265VAC | 16 檔 | 16 檔 |
| SRAC8 | 0.4-8.0A | 80-265VAC | 16 檔 | 16 檔 |
電氣指標
| 通 用 規 格 | |
|---|---|
| 速度范圍 | 峰值3000RPM |
| 工作環境溫度 | 0 ~ 40°C |
| 環境濕度 | 90% 無結露 |
| 振動 | 最大5.9m/s² |
| 存儲溫度 | -10 ~ 70°C |
| 冷卻方式 | 自然冷卻或強制冷卻 |
| 使用場合 | 避免粉塵，油霧及腐蝕性氣體 |
| 重量 | SRAC2: 約0.8Kg SRAC4 / SRAC8: 約1.2kg |
| 認證 | RoHS ，CE (EMC): EN 61800-3:2004 ，CE(LVD): EN61800-5-1:2007 |
| 特 性 | |
| 空閑電流 | 電機在停止 1s 后自動減少供給電機的電流，撥碼開關選擇，4 種空閑電流設置：25%，50%，70%，90%; SRAC2為2 種空閑電流設置：50%，90% |
| 抗共振 | 撥碼開關選定，驅動器根據所選擇的電機與負載的慣量比參數進行電流控制以提高系統的穩定性， 提高電機整個速度范圍的運動平穩性 |
| 控制模式 | 撥碼開關選定，可選擇脈沖& 方向模式或雙脈沖模式 (SRAC2 需內部跳線) |
| 輸入信號濾波 | 撥碼開關選定，濾除脈沖信號噪音，可有效防止誤動作發生，可選擇2MHz 或150KHz |
| 細分補差 | 撥碼開關選定，可降低電機運行振動，提高運行平滑性，可選擇開啟或關閉 |
| 電機匹配旋轉開關 | 用來選擇電機所需的數據庫 |
| 自檢 | 撥碼開關選定，執行2圈移動測試，電機正反轉兩圈往復運動，可選擇開啟或關閉 |
| 保護 | 過壓，欠壓，過流，電機開路自動檢測 |
| 報錯輸出 | OUT 口為光電隔離OC 輸出，最高承受電壓30VDC，最大飽和電流100mA |
SRAC2
| 驅動器參數 | 最小值 | 典型值 | 最大值 | 單位 |
|---|---|---|---|---|
| 供電電壓 | 80 | — | 265 | VAC |
| 輸出電流(峰值) | 0.6 | — | 2.5 | Amps |
| 控制信號導通電流 | 6 | — | 15 | mA |
| 步進脈沖頻率 | 2 | 10 | 2M | Hz |
| 步進脈沖寬度 | 250 | — | — | ns |
| 方向信號寬度 | 80 | — | — | ns |
| 欠壓保護點 | — | 75*/135* | — | VAC |
| 過壓保護點 | — | 145*/295* | — | VAC |
| 輸入信號電壓 | 4.0 | — | 28 | VDC |
| 驅動器初始化時間 | — | — | 2.5 | S |
| 輸出導通電流 | — | — | 100 | mA |
| 輸出信號電壓 | — | — | 30 | VDC |
*注: 當電壓選擇開關在115V檔位時，欠壓保護點為75VAC，過壓保護點為145VAC 當電壓選擇開關在230V檔位時，欠壓保護點為135VAC，過壓保護點為295VAC | ||||
SRAC4 / SRAC8
| 驅動器參數 | 最小值 | 典型值 | 最大值 | 單位 | |
|---|---|---|---|---|---|
| 供電電壓 | 80 | — | 265 | VAC | |
| 輸出電流(峰值) | SRAC4 | 0.4 | — | 4.0 | Amps |
| SRAC8 | 0.4 | — | 8.0 | ||
| 控制信號導通電流 | 0.4 | — | 8 | Amps | |
| 步進脈沖頻率 | 2 | — | 2M | Hz | |
| 步進脈沖寬度 | 250 | — | — | ns | |
| 方向信號寬度 | 80 | — | — | ns | |
| 欠壓保護點 | — | 80 | — | VAC | |
| 過壓保護點 | — | 295 | — | VAC | |
| 輸入信號電壓 | 4 | — | 28 | VDC | |
| 驅動器初始化時間 | — | — | 2.5 | S | |
| 輸出導通電流 | — | — | 100 | mA | |
| 輸出信號電壓 | — | — | 30 | VDC | |
