NEMA 24 力矩增強型混合式步進電機
步進電機、大力矩、高效率、高精度、步進角度: 1.2°、NEMA24、60x 60mm
● 大力矩
● 高效率、高精度
● 搭配產品：線束，減震墊
● 高效率、高精度
● 搭配產品：線束，減震墊
買家保護:
力矩增強技術
MOONS'大力矩步進電機使用的力矩增強技術可以使電機的輸出力矩在全速度段內提升25%到40%。這項力矩增強技術是通過提高電機的效率實現的，而不需要提高輸入驅動電壓或輸入電流。用途
設備升級換代：將現有設備的電機直接切換成力矩增強型電機，可以使設備性能得到迅速提高，從而實現設備升級換代。因?yàn)殡姍C(jī)外形尺寸、電機驅動條件和與電機配套的機械結構部件都保持不變，為客戶帶去諸多好處，包括：• 新品快速開發
• 減少了工程開發成本
• 容易實現量產
• 減少了備品備件庫存
解決現有設備停轉問題：
設備偶然性停轉的問題通常是由意想不到的現場使用條件引起的，如低溫環境、多塵環境和客戶使用不當?shù)取＿x擇力矩增強型電機是一個快速、有效的解決方案。
設備偶然性停轉的問題通常是由意想不到的現場使用條件引起的，如低溫環境、多塵環境和客戶使用不當?shù)取＿x擇力矩增強型電機是一個快速、有效的解決方案。
在新設計方案中，可以突破驅動器或電源的限制：
通常采用大驅動電流或者高電壓電源，可以使電機獲得更大的輸出力矩。然而，在許多設計中，可以輸出大電流的驅動器非常昂貴。同樣，提升驅動電壓可能也是不現實的，價格昂貴，或者因?yàn)榘踩蚋静粫?huì)被允許等。在如上這些情況下，選用力矩增強型電機將是極為有效、適合的解決方案。
通常采用大驅動電流或者高電壓電源，可以使電機獲得更大的輸出力矩。然而，在許多設計中，可以輸出大電流的驅動器非常昂貴。同樣，提升驅動電壓可能也是不現實的，價格昂貴，或者因?yàn)榘踩蚋静粫?huì)被允許等。在如上這些情況下，選用力矩增強型電機將是極為有效、適合的解決方案。
常規電機設計
常規設計中，定、轉子之間的磁通并不會全部集中通過定子齒，從而形成有效磁通（產生力矩的磁通），有一部分磁通會散落在定子齒外（漏磁），這部分磁通幾乎不會產生有效力矩。力矩增強型電機設計
通過嵌在定子齒之間的永磁體作用，會使常規設計中散落在定子齒外的磁通重新聚集到定子齒上變?yōu)楫a(chǎn)生力矩有效磁通，增加了額外力矩。這個額外增加的力矩是在相同輸入功率下實現的。力矩曲線
&npsb;
技術參數
| 相數 | 3 |
| 步數/每圈 | 300 |
| 步距角 | 1.2° |
| 步距角精度 | ±5% |
| 絕緣等級 | B, 130℃ |
| 絕緣電阻 | 100 MegOhms |
| 軸向負載(1000RPM情況下20,000小時 ) | 40N (9 Lbs.) 推力 130N (30 Lbs.) 拉力 |
| 徑向負載(1000RPM情況下20,000小時 ) | 70N (15.5 Lbs.) 作用點在扁絲中點 |
| 運行溫度 | -20℃~50℃ |
| IP 等級 | IP 40 |
| 認證 | RoHS |
系列命名規則
PL24HC-力矩增強型
| 電機 長度 | 電機型號 | 力矩曲線 | 電機 接口 | 額定 電流 | 靜力矩 | 繞組參數 電阻電感 | 定位力矩 | 轉子慣量 | 電機重量 |
|---|---|---|---|---|---|---|---|---|---|
| 單出軸 | P：插座 L：引線 | Amps (mounted) | Nmoz-in Typ.Typ. | ±10% @20℃Typ. | mNmoz-in | g cm²oz-in² | kgLbs |
| 45 mm (1.77 in.) | PL24HC4P3150 |   | P | 1.5 | 0.87120 | 4.87 | 557.8 | 1590.87 | 0.731.6 |
|---|---|---|---|---|---|---|---|---|---|
| PL24HC4P3230 |  | P | 2.3 | 0.87120 | 2.13 | ||||
| PL24HC4L3410 |  | L | 4.1 | 0.87120 | 0.670.94 |
| 55 mm (2.17 in.) 1Stack | PL24HC8P3150 |  | P | 1.5 | 1.4200 | 612.2 | 9013 | 2211.2 | 0.932.1 |
|---|---|---|---|---|---|---|---|---|---|
| PL24HC8P3220 |  | P | 2.2 | 1.4200 | 2.75.5 | ||||
| PL24HC8L3350 |  | L | 3.5 | 1.4200 | 1.152.1 | ||||
| PL24HC8L3550 |  | L | 5.5 | 1.4200 | 0.510.9 |
| 77 mm (3.03 in.) 2Stack | PL24HCAP3150 |  | P | 1.5 | 2.3330 | 7.315.7 | 15021 | 3912.1 | 1.453.2 |
|---|---|---|---|---|---|---|---|---|---|
| PL24HCAP3220 |  | P | 2.2 | 2.3330 | 3.67.4 | ||||
| PL24HCAL3340 |  | L | 3.4 | 2.3330 | 1.63 | ||||
| PL24HCAL3550 |  | L | 5.5 | 2.3330 | 0.641.15 |
| 比較 | 型號名稱 | 價格(未稅) | 立即購買 |
|---|---|---|---|
|
|
PL24HC4P3150 | ￥885.00 |
|
|
|
PL24HC4P3230 | ￥885.00 |
|
|
|
PL24HC4L3410 | ￥885.00 |
|
|
|
PL24HC8P3150 | ￥923.00 |
|
|
|
PL24HC8P3220 | ￥923.00 |
|
|
|
PL24HC8L3350 | ￥923.00 |
|
|
|
PL24HC8L3550 | ￥923.00 |
|
|
|
PL24HCAP3150 | ￥1,227.00 |
|
|
|
PL24HCAP3220 | ￥1,227.00 |
|
|
|
PL24HCAL3340 | ￥1,227.00 |
|
|
|
PL24HCAL3550 | ￥1,227.00 |
|
力矩曲線圖
| ■ 大力矩PL24HC4 | ||
 |  |  |
| ■ 大力矩PL24HC8 | |||
 |  |  |  |
| ■ 大力矩PL24HCA | |||
 |  |  |  |
尺寸圖
■ 電機尺寸: mm(in)
3 線零件號: 4634140204485
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| PL24HCAL3550.pdf | 381 | ||
| PL24HC4P3150.pdf | 405 | ||
| PL24HCAP3220.pdf | 365 | ||
| PL24HC4L3410.pdf | 397 | ||
| PL24HC8L3550.pdf | 371 | ||
| PL24HCAP3150.pdf | 368 | ||
| PL24HC8P3150.pdf | 395 | ||
| PL24HC8P3220.pdf | 411 | ||
| PL24HC8L3350.pdf | 373 | ||
| PL24HC4P3230.pdf | 388 | ||
| PL24HCAL3340.pdf | 377 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| PL24HC4P_3D模型.STEP | STEP | 1023 | |
| PL24HC8P_3D模型.STEP | STEP | 1024 | |
| PL24HCAP_3D模型.STEP | STEP | 1024 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 混合式步進電機樣本.pdf | 37705 |
按產品類型篩選

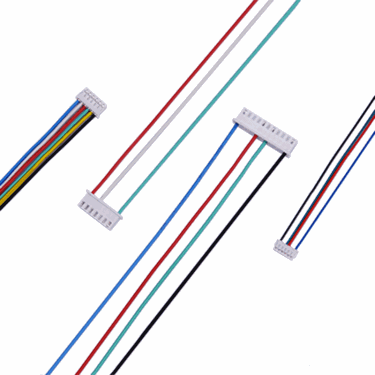

所有產品線束
