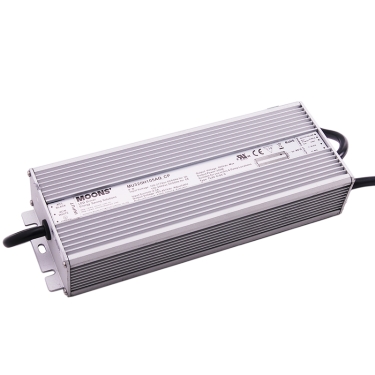

ID MU320HxxxAQ_CP 系列

輸出功率320W，輸入電壓：90～305 VAC ，恒流驅動，高功率因數，適用于高流明戶外照明場景。

● 高效率 (典型值：91% @230VAC)
● 全方位保護：OVP，SCP，OTP
● 認證：UL，CE，CB，CCC
● 防水等級：IP67
● 調光性能優良
● 0-10V/PWM/Clock Dimming/Constant Current(所有調光功能可以編程)
● 防雷等級：L-N:±4KV，L/N-FG：±6KV
● 5年質保

品牌: MOONS'

價格(未稅): CNY 422.0 - 469.0 EA

* 訂單金額滿100元免運費
* 國慶節假期（10月1日至10月8日）之間的線上訂單發貨，我們將在假期結束后的第一個工作日（10月9日）進行安排，由此給您帶來的不便，我們深感抱歉，敬請您的諒解！

支付方式

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

提醒我

咨詢

描述與特性

產品描述

調光功能

產品描述

MU320HxxxAQ_CP 系列是320W AC-DC 恒流LED驅動。輸入電壓 90～305VAC，有不同的額定電流可供選擇。搭配鳴志專有的配置器——MSSL200，可以對多種調光參數進行設置，如調光曲線，啟動時間等。工作溫度范圍：-40℃～+70℃ ，金屬外殼和IP67的防水防塵設計使其適用于戶外應用。

防水防塵

鳴志通用LED電源可廣泛應用于戶外場景，而對于戶外應用的LED電源，首要的特性就是要求其具有優異的防水防塵特性。高達IP67的防水防塵特點，使鳴志電源能夠應用于道路、建筑、景觀照明等場合。

抗雷擊

IEC 61000-4-5防雷設計標準，是定義電氣或電子產品配置防雷擊特性的說明準則。鳴志產品內置防雷擊和高壓過沖模塊，具有高達L-N：± 4KV，L/N-PE：± 6KV的耐高壓等級，防止由于線路高壓侵入而導致電源或燈具損壞。

調光功能

MU320HxxxAQ_CP 系列是可編程驅動，參數由MSSL200設置，如電流輸出曲線、啟動時間、漸變時間，包括調光模式的選擇。多種自定義功能可以滿足客戶定制化的需求，所以驅動的輸出規格可以由客戶設置為320W/1000mA、320W/2000mA、320W/3000mA等等。

1. 配置工具——MSSL200

MSSL200是CLKS或CP系列驅動的調光燒錄器。Programmable Driver Configurator Software 與MSSL200兼容鳴志的CLKS或CP 系列電源，可用于CLKS或CP系列電源的各項參數設置。

2. 調光功能——恒功率

輸出電流：（65%～100% ）×額定輸出電流
該系列可在（65%～100%）×額定電流時保持恒功率輸出。

3. 調光功能——PWM調光、1-10V調光

調光時輸出電流：（6.5%～100% ）×額定輸出電流 CP系列電源兼容PWM調光、1-10V調光。軟件進入“PWM dimming mode”或“1-10V dimming mode”用戶可自定義相應參數的工作范圍。

4. 調光功能——Smart Midnight ClockDIM

Smart Midnight ClockDIM 具備自學習功能。一天可以設置5個調光等級。電源可以根據地理位置及平均工作時間來自動調節調光計劃中的起始點和終點。換言之，CLKS、CP系列電源因?yàn)榫邆渥詫W(xué)習功能所以可以解決由季節性變化所導致的不穩定開啟與關閉時間。

5. 調光功能——Fixed ClockDIM

用戶可以將一天分為5段，并對每一個時間段電流進行調整。
假設如右圖所示的一個調光計劃表，如電源在15:00上電，那么電源就會按下表實施調光計劃。

時段	輸出電流
15:00~20:00	20%×額定電流
20:00~01:00	40%×額定電流
01:00~05:00	60%×額定電流
05:00~09:00	80%×額定電流
09:00~15:00	100%×額定電流

數據表

型號列表

型號	輸出電壓范圍	輸出電流范圍	輸出功率	效率 (典型值)		認證
型號	輸出電壓范圍	輸出電流范圍	輸出功率	110VAC	220VAC	認證
MU320H105AQ_CP	183-457VDC	70-1050mA	320W	91%	94%	PSE,UL/CUL,CCC,CB,CE
MU320H150AQ_CP	128-320VDC	100-1500mA	320W	91%	94%	PSE,UL/CUL,CCC,CB,CE
MU320H210AQ_CP	91-228VDC	140-2100mA	320W	90%	93%	PSE,UL/CUL,CCC,CB,CE
MU320H300AQ_CP	64-160VDC	200-3000mA	320W	90%	93%	PSE,UL/CUL,CCC,CB,CE
MU320H420AQ_CP	46-114VDC	280-4200mA	320W	90%	93%	PSE,UL/CUL,CCC,CB,CE
MU320H800AQ_CP	24-53.5VDC	600-8000mA	320W	90%	93%	UL/CUL,CB,CE
MU320H1050AQ_CP	18-40.5VDC	790-10500mA	320W	90%	93%	UL/CUL,CB,CE
MU320H1330AQ_CP	14-32VDC	1000-13300mA	320W	90%	93%	UL/CUL,CB,CE

規格參數

輸入電壓	90∼ 305Vac
頻率	47∼ 63Hz
功率因數	0.99 (典型值) 在120Vac交流輸入時；0.98（典型值）在230Vac；0.9(最小值)277Vac，在80%-100%負載時
效率	93%（典型值）
總諧波失真	<15% 匹配80%∼ 100%負載，100~277Vac；<20% 匹配50%~100%負載，100~277Vac
浪涌電流	65A，230Vac交流輸入，25°C 時冷啟動（時間單位=500uS，在50%峰值電流處測試，持續時間少于0.2ms的噪聲觸發已被濾去）
調光時輸出電流范圍	6.5%∼ 100% ×Io_max
線性調整率	1%
負載調整率	3%
紋波電流百分比[(PK-AV)/AV]	10% 最大值(峰值到平均值)滿載情況下
開機延遲時間	0.5s （典型值），在230Vac交流輸入條件下
工作溫度	-40~+70°C （參考系列規格書中“降額曲線”部分）
最大殼溫	90°C
工作濕度	20~95% RH，無凝露
平均無故障時間	300,000小時，滿載條件下，25°C環境溫度
浪涌等級	L-N：± 4KV，L/N-PE：± 6KV
尺寸(L×W×H)	251×90×44.5 mm
重量	1.8kg
安規	UL8750，UL1012，CSA C22.2 NO.107.1，EN61347-1，EN61347-2-13
壽命	≥ 50,000小時，75°C （參考系列規格書“壽命-殼溫曲線”部分）

命名注釋

MU320HxxxAQ_CP
M外殼材料：金屬
U輸入電壓范圍：90~305VAC
320輸出功率：320W
H驅動系列名稱
xxx額定輸出電流：×10mA
A單路輸出
Q驅動類型：恒流源
CP可編程驅動

在線訂購

型號名稱	價格(未稅)	立即購買
MU320H105AQ_CP	￥422.00	添加至購物車
MU320H150AQ_CP	￥455.00	添加至購物車
MU320H210AQ_CP	￥455.00	添加至購物車
MU320H1050AQ_CP	￥469.00	添加至購物車
MU320H1330AQ_CP	￥469.00	添加至購物車
MU320H300AQ_CP	￥433.00	添加至購物車
MU320H420AQ_CP	￥433.00	添加至購物車
MU320H800AQ_CP	￥451.00	添加至購物車

技術文檔

規格書
目錄冊
相關證書
相關軟件

規格書

標題	文件類型	大小(KB)
MU320H-AQ-CP系列規格書.PDF	PDF	554
MU320H105AQ-CP規格書.pdf	PDF	426
MU320H210AQ-CP規格書.pdf	PDF	801
MU320H800AQ-CP規格書.pdf	PDF	451
MU320H150AQ-CP規格書.pdf	PDF	827
MU320H1050AQ_CP規格書.pdf	PDF	782
MU320H300AQ_CP規格書.pdf	PDF	801
MU320H1330AQ_CP規格書.pdf	PDF	799
MU320H420AQ_CP規格書.pdf	PDF	794

目錄冊

標題	文件類型	大小(KB)	下載
LED驅動電源產品目錄.pdf	PDF	16682

相關證書

標題	文件類型	大小(KB)
CCC認證_MU320H-AQ_1624767.pdf	PDF	2961
CCC認證_MU320H_1624768.pdf	PDF	4298
UL認證_MU320H.pdf	PDF	247
CE認證-MU320H-AQ.pdf	PDF	216
CB認證_MU320H-AQ_DK-53165.pdf	PDF	175
CB認證_MU320H-AQ_DK-53174 .pdf	PDF	174

相關軟件

標題	文件類型	大小(KB)	下載
MSSL200 Programmable Driver Configurator Software_V2.10設置軟件.rar	RAR	4178
