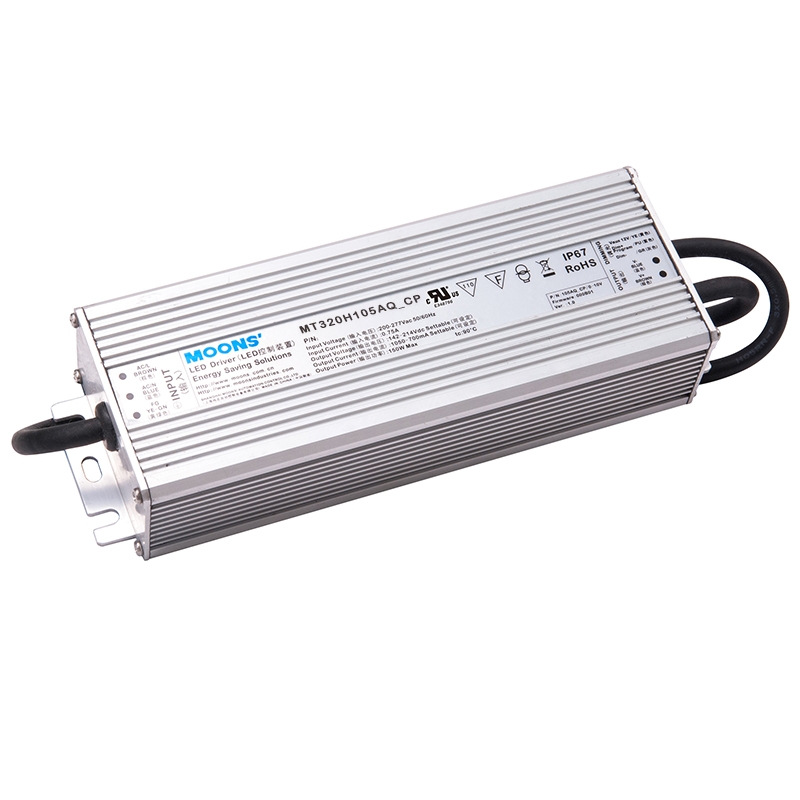

MT320HxxxAQ_CP 系列
輸出功率320W，輸入電壓：249～528VAC ，恒流驅動，高功率因數，適用于高流明戶外照明場景。
● 高效率 (典型值：91% @230VAC)
● 全方位保護：OVP，SCP，OTP
● 認證：UL
● 防水等級：IP67
● 調光性能優良
● 0-10V/PWM/Clock Dimming/Constant Current(所有調光功能可以編程)
● 防雷等級：L-N：±4KV，L/N-FG：±6KV
● 5年質保
● 全方位保護：OVP，SCP，OTP
● 認證：UL
● 防水等級：IP67
● 調光性能優良
● 0-10V/PWM/Clock Dimming/Constant Current(所有調光功能可以編程)
● 防雷等級：L-N：±4KV，L/N-FG：±6KV
● 5年質保
買家保護:
產品描述
MT320HxxxAQ_CP 系列是320W AC-DC 恒流LED驅動。輸入電壓 249～528VAC，有不同的額定電流可供選擇。搭配鳴志專有的配置器——MSSL200，可以對多種調光參數進行設置，如調光曲線，啟動時間等。工作溫度范圍：-40℃～+70℃，金屬外殼和IP67等級防水防塵設計使其適用于戶外應用。
調光功能
MT320HxxxAQ_CP系列是可編程驅動，參數由MSSL200設置，如電流輸出曲線、啟動時間、漸變時間，包括調光模式的選擇。多種自定義功能可以滿足客戶定制化的需求，所以驅動的輸出規格可以由客戶設置為320W/1000mA、320W/2000mA、320W/3000mA 等等。
1. 配置工具——MSSL200
MSSL200是CLKS或CP系列驅動的調光燒錄器。
Programmable Driver Configurator Software 與MSSL200兼容鳴志的CLKS 或CP 系列電源，可用于CLKS或CP系列電源的各項參數設置。
2. 調光功能——恒功率
輸出電流：（65%～100% ）×額定輸出電流。
該系列可在（65%～100% ）×額定電流時保持恒功率輸出。
注：輸出電流設定在（65%～100% ）×額定輸出電流之間
3. 調光功能——PWM調光、1-10V調光
調光時輸出電流：（6.5%～100% ）×額定輸出電流。
CP系列電源兼容PWM調光、1-10V調光。軟件進入“PWM dimming mode”或“1-10V dimming mode”用戶可自定義相應參數的工作范圍。
 |  |
PWM操作界面 | 1-10V 操作界面 |
4. 調光功能——Smart Midnight ClockDIM
Smart Midnight ClockDIM 具備自學習功能。一天可以設置5個調光等級。電源可以根據地理位置及平均工作時間來自動調節調光計劃中的起始點和終點。換言之，CLKS、CP系列電源因為具備自學習功能所以可以解決由季節性變化所導致的不穩定開啟與關閉時間。
Smart Midnight ClockDIM操作界面
5. 調光功能——Fixed ClockDIM
用戶可以將一天分為5段，并對每一個時間段電流進行調整。
假設如右圖所示的一個調光計劃表，如電源在15:00上電，那么電源就會按下表實施調光計劃。
|  Fixed ClockDIM操作界面 |
應用場景
金屬外殼和IP67等級的防水防塵設計使其適用于戶外應用，有不同的外形規格可供用戶選擇。
 街道照明 |  隧道照明 |  場地照明 |
 建筑照明 |  高棚照明 |  農業照明 |
型號列表
| 型號 | 輸出電壓范圍 | 輸出電流范圍 | 輸出功率 | 效率（典型值） | 認證 | |
|---|---|---|---|---|---|---|
| 277VAC | 480VAC | |||||
| MT320H105AQ_CP | 183-457VDC | 70-1050mA | 320W | 91% | 94% | UL/CUL |
規格參數
| 輸出電壓范圍 | 249∼ 528Vac |
| 頻率 | 47∼ 63Hz |
| 功率因數 | 0.98（典型值）277Vac；0.95（典型值），347Vac；0.9（典型值）480Vac，匹配80%-100% 負載 |
| 效率 | 94% 典型值，依產品不同而略有差異 |
| 總諧波失真 | < 20%，當輸出負載≥80% |
| 浪涌電流 | 75A，480Vac交流輸入，25°C 冷機啟動（時間單位=500uS，在50% 峰值電流處觸發， 持續時間少于0.2ms的噪聲觸發已被濾去） |
| 調光時輸出電流范圍 | 6.5%∼ 100% ×Io_max |
| 線性調整率 | 1% |
| 負載調整率 | 3% |
| 紋波電流百分比[(PK-AV)/AV] | 10% 最大值（峰值到平均值）滿載條件下 |
| 開機延遲時間 | < 0.5s |
| 工作溫度 | -40~+50°C（參考系列規格書中“降額曲線”部分） |
| 最大殼溫 | 90°C |
| 工作濕度 | 20~95% RH，無凝露 |
| 平均無故障時間 | 300,000小時，滿載條件下，25°C 環境溫度 |
| 浪涌等級 | L-N：± 4KV，L/N-PE：± 6KV |
| 尺寸(L×W×H) | 251×90×44.5 mm |
| 重量 | 1.8kg |
| 安規 | UL8750，UL1012，CSA C22.2 NO.107.1，EN61347-1，EN61347-2-13 |
| 壽命 | 5年（43800小時），Tc=80°C （參考系列規格書中“壽命-殼溫曲線”部分） |
命名注釋
MT320HxxxAQ_CP
M外殼材料：金屬
T輸入電壓范圍：249~528VAC
320輸出功率：320W
H驅動系列名稱
xxx額定輸出電流：×10mA
A單路輸出
Q驅動類型：恒流源
CP可編程驅動
M外殼材料：金屬
T輸入電壓范圍：249~528VAC
320輸出功率：320W
H驅動系列名稱
xxx額定輸出電流：×10mA
A單路輸出
Q驅動類型：恒流源
CP可編程驅動
