特性

高精度編碼器

配備高分辨率磁性編碼器，使得伺服系統運行更加平穩、精度更高。
? 良好的耐惡劣環境的能力
? 抗振動能力更強
? 防塵、防油、抗冷凝

全新外觀設計

大功率驅動器不僅繼承了MBDV系列的高性能，在外觀造型上做了全新設計。

緊湊型設計

●MBDV 二合一驅動器MBDV“DUAL-AXIS”驅動器，可以同時驅動兩臺伺服電機，體積相對通用型產品減少40%，有效提高空間利用率，更易于車輛內部結構設計

●超短款伺服電機
全新的結構和磁路設計，體積更小; 長度更短，功率密度更高

雙編碼器安全系統

雙編碼器可以為設備的安全運行提供可靠的位置和速度反饋，配合安全控制器達到系統所需的安全功能。

STO

安全轉矩禁止(Safe Torque Off) 是一種硬件級的安全保護功能。當STO 工作時，驅動器的硬件電路會觸發強制關閉驅動器內部的功率管，從而阻止電機運轉，驅動器處于非使能狀態。可以在緊急情況下，在驅動器不斷電的同時保護人身及設備的安全。
MBDV 系列符合UL61800-5-2(SIL3)，IEC61508，ISO138491(PL e) 的規范要求。

動態制動模塊

動態制動是在緊急情況下，將電機三相短路，使電機以最快速度停止旋轉，從而保護設備和人身的安全。


無動態制動 當驅動器發生故障報警后，驅動器去使能。電機處于不可控的自由減速停止?fàn)顟B(tài)，停止時間取決于去使能時電機的轉速、拖動的負載慣量及機械上的摩擦力等外部因素。		有動態制動 當驅動器發生故障報警后，驅動器去使能的同時，將電機三相短路，利用反電勢在電機繞組中產生的電流轉矩，使電機以最快速度停止旋轉。大幅減少減速時間，保護設備和人身的安全。

緊急停止

◆ 電機在運動的過程中出現控制器與驅動器通訊故障時，驅動器自動觸發總線斷線保護，電機按照設定的方式減速停機。
◆ 電機在運動的過程中出現緊急情況需要立即減速停機時，可以通過連接在驅動器上的 I/O 或總線控制指令觸發緊急停止，電機按照設定的方式減速停機。


過壓保護	過流保護	過溫保護

驅動器過流、過壓、過溫和電機過溫保護

無線調試

MBDV系列伺服驅動器配備高速USB調試接口，AGV應用驅動器更有傳輸距離長達20m的無線調試接口，與PC端難以接線時進行無線通訊，調試更便捷。

參數免調整

◆ 無需精通伺服增益調試原理，無需繁雜增益設定。基于全新的伺服控制算法，在最大30倍的負載慣量比下，伺服系統也可以穩定運行。
◆ 即使運動過程中負載發生變化，伺服系統也能穩定運行。

參數自動整定

基于增益自動整定算法，在自動整定過程中，實時自動辨識負載慣量（比）、自動設定增益參數和共振抑制陷波器參數，可以大幅縮短伺服調試時間。

友善的軟件

多軸調試

基于USB，可以實現多軸調試，簡單便捷。

樹形結構

全新設計的樹形結構軟件，多窗口展示，功能分類清晰，操作簡單方便。

圖形化的設定界面

設定界面采用簡潔明了的圖形界面，可以直觀的對所需功能進行設置。

機械分析

快速診斷機械設備的頻率特性，繪制伯德圖（Bode）。可以用于檢測機械的共振點及頻率響應特性，快速設定陷波濾波器。

強大的示波器功能

◆ 實時數據曲線顯示
◆ 選擇16Bit數據時，最多顯示4通道，最大8kHZ刷新頻率
◆ 選擇32Bit數據時，最多顯示2通道，最大8kHZ刷新頻率
◆ 選定游標區域內，顯示最大值、最小值、均方根等
◆ 自定義設定觸發條件
◆ 可監控驅動器運行情況及輸入輸出狀態

命名規則

MBDV伺服驅動器規格

■ MBDV伺服驅動器規格(一)

輸入電源	主回路電源		24V ~ 60VDC
輸入電源	控制回路電源		24VDC±10%
絕緣耐壓			一次對地：耐壓 500 VDC，1 min
使用環境	溫度		使用溫度：0 ~ 50℃ ( 如果環境溫度超過 45℃，請置于通風良好場所 ) 存儲溫度： -20℃ ~ 65℃
	濕度		存儲及使用：10 ~ 85%RH, 無結露
	海拔		海拔1000m 以下
	振動		9.8m/s²以下, 10 ~ 60Hz ( 在共振點處不可持續使用)
編碼器反饋			16-bit 磁性增量式編碼器
I/O^*1	數字信號	輸入	4 路光耦隔離通用輸入，可通過參數配置功能，5 ~ 24VDC，20mA
	數字信號	輸出	2 路光耦隔離通用輸出，可通過參數配置功能，最大 30VDC，100mA 1路電機制動器控制輸出，最大 30VDC，500mA
	脈沖信號^*2	輸出	3 路Line Driver 輸出：編碼器反饋分頻輸出A±、B±、Z±
通訊接口	USB mini		用于連接PC 機進行軟件調試
	CANopen		CANopen 協議通訊
	RS-485^*3		Modbus/RTU 協議通訊
LED顯示			2 位7 段LED 顯示
再生電阻			可外接再生電阻
控制模式			◆ CANopen 通訊控制方式符合CiA402 標準，支持PP，PV，PVT，TQ 和HM 模式 ◆ Modbus/RTU 通訊控制方式指令位置模式、指令速度模式、指令轉矩模式
控制輸入信號			1. 報警清除；2. 正轉／反轉禁止限位；3. 增益切換；4. 零速度箝位；5. 緊急停止； 6. 正/ 反方向運轉扭矩限制；7. 速度限制；8. 通用輸入
控制輸出信號			1. 故障( 報錯)；2. 警告( 報警)；3. Servo-Ready 狀態；4. 電機制動器控制；5. 速度到達； 6. 轉矩到達；7. 位置到達；8. Servo-ON 狀態；9. 動態誤差跟隨；10. 定位完成；11. 零速信號 12. 速度一致；13. 轉矩一致；14. 速度限制中；15. 轉矩限制中；16. 回原點完成；17. 軟件限位( 正轉、反轉)；18. 通用輸出
保護功能			過流、過壓、欠壓、過熱、編碼器反饋異常、過載、速度超過限值、位置誤差過大、緊急停止、正轉／反轉限位、通訊異常
動態剎車			內置
STO			內置
認證			RoHS、CE、UL
驅動器重量			MBDV-520AC:0.3kg MBDV-520AC-F01:0.3kg MBDV-520AC-H01:0.3kg MBDV-53SAC:0.7kg MBDV-2X-520AC:0.6kg MBDV-2X-520AC-F02:0.6kg

注：*1 多軸合一型驅動器是對單個軸描述
*2 單軸型驅動器不支持此功能，如有需要可定制
*3 RS485 與CANopen 共用通訊接口

■ MBDV伺服驅動器規格(二)

輸入電源	主回路電源		24V ~ 60VDC
輸入電源	控制回路電源		24VDC±10%
絕緣耐壓			一次對地：耐壓 500 VDC，1 min
使用環境	溫度		使用溫度：0 ~ 50℃ ( 如果環境溫度超過 45℃，請置于通風良好場所 ) 存儲溫度： -20℃ ~ 65℃
	濕度		存儲及使用：10 ~ 85%RH, 無結露
	海拔		海拔1000m 以下
	振動		9.8m/s²以下, 10 ~ 60Hz ( 在共振點處不可持續使用)
編碼器反饋			16位磁性增量式編碼器 17位無電池多圈絕對值編碼器
I/O^*1	數字信號	輸入	4 路光耦隔離通用輸入，可通過參數配置功能，5 ~ 24VDC，20mA
	數字信號	輸出	2 路光耦隔離通用輸出，可通過參數配置功能，最大 30VDC，100mA 1路電機制動器控制輸出，最大 30VDC，500mA
	脈沖信號	輸出	3 路Line Driver 輸出：編碼器反饋分頻輸出A±、B±、Z±
通訊接口	USB mini		用于連接PC 機進行軟件調試
	CANopen		CANopen 協議通訊
	RS-485^*2		Modbus/RTU 協議通訊
LED顯示			2 位7 段LED 顯示
再生電阻			可外接再生電阻
控制模式			◆ CANopen 通訊控制方式符合CiA402 標準，支持PP，PV，PVT，TQ 和HM 模式 ◆ Modbus/RTU 通訊控制方式指令位置模式、指令速度模式、指令轉矩模式
控制輸入信號			1. 報警清除；2. 正轉／反轉禁止限位；3. 增益切換；4. 零速度箝位；5. 緊急停止； 6. 正/ 反方向運轉扭矩限制；7. 速度限制；8. 通用輸入
控制輸出信號			1. 故障( 報錯)；2. 警告( 報警)；3. Servo-Ready 狀態；4. 電機制動器控制；5. 速度到達； 6. 轉矩到達；7. 位置到達；8. Servo-ON 狀態；9. 動態誤差跟隨；10. 定位完成；11. 零速信號 12. 速度一致；13. 轉矩一致；14. 速度限制中；15. 轉矩限制中；16. 回原點完成；17. 軟件限位( 正轉、反轉)；18. 通用輸出
保護功能			過流、過壓、欠壓、過熱、編碼器反饋異常、過載、速度超過限值、位置誤差過大、緊急停止、正轉／反轉限位、通訊異常
動態剎車			內置
STO			內置
認證			RoHS、CE、UL
驅動器重量			MBDV-2X-53SAC:1.4kg MBDV-58SAC:1.5kg

注：*1 多軸合一型驅動器是對單個軸描述

*2 RS485 與CANopen 共用通訊接口

■ 安規認證

-	-	驅動器	電機
歐洲	EMC指令	EN 61800-3	EN 55011
			EN 55014-1
			EN 55014-2
			EN 6100-3-2
			EN 6100-3-3
功能安全(STO)		UL61800-5-2(SIL3)	-
		IEC61508	-
		ISO13849-1(PL e)	-
UL標準		UL 61800-5-1	UL 1004-1
UL標準		UL 61800-5-1	UL 1004-6
CSA標準		C22.2 No.274.13	CSA C22.2 No.100

■ 電機通用規格

絕緣等級	Class F (155℃ )	環境溫度	使用溫度：0℃ ~ 50℃；存儲溫度：-20℃ ~ 60℃
防護等級	IP65( 除軸貫通部)	濕度	存儲及使用：20 ~ 85%RH ( 無結露)
安裝條件	室內安裝，避免陽光直射，腐蝕性及易燃?xì)怏w	海拔	海拔1000m 以下
震動	49m/s² 以下，10 ~ 60Hz ( 在共振點處不可持續使用)	-	-

■ 制動器規格

電機制動器是用于當伺服系統斷電時來防止電機轉動。最常見的使用方式是當電機用于控制垂直負載時，在電機未使能狀態或者斷電狀態下，為防止電機所驅動的機械機構因重力等原因產生移位，需要使用帶制動器的伺服電機。
制動器在通電情況下，銜鐵被吸附，制動器片釋放，電機可以正常運行；當制動器斷電時，銜鐵會釋放，制動器片被抱死，電機無法正常轉動。

機座系列	40mm	60mm	80mm	100mm	110mm	130mm
靜態摩擦轉矩Nm	0.32	1.5	3.2	7	8	15
額定電壓VDC	24
功耗W(20℃時)	6.9	7.2	10	16	19.5	19.5
電流A	0.26	0.3	0.42	0.67	0.8	0.8
制動時間	標準氣隙，20℃下 <70ms
釋放時間	<25ms
釋放電壓	18.5VDC max.(at 20℃)

■ 軸密封

電機工業級油封能夠阻隔污染物(油類、雜質類)來延長電機壽命。油封對電機軸會產生一定的阻力，建議降額使用。

比較	型號名稱	價格(未稅)
	MBDV-520AC
	MBDV-520AC-F01
	MBDV-520AC-H01
	MBDV-2X-520AC
	MBDV-2X-520AC-F02
	MBDV-53SAC
	MBDV-2X-53SAC
	MBDV-58SAC

單編碼器伺服電機

雙編碼器伺服電機

■ 單編碼器伺服電機—40mm/60mm/80mm機座

□ 40mm機座

□ 60mm機座

□ 80mm機座

□110mm機座

□ 130mm機座

■ 雙編碼器伺服電機—60mm/80mm機座

□ 60mm機座

□ 80mm機座

驅動器機械尺寸

驅動器接口說明

伺服電機機械尺寸

■ 驅動器（單位：mm）

□ MBDV-520AC/MBDV-520AC-F01

□ MBDV-2X-520AC/MBDV-2X-520AC-F02

□ MBDV-53SAC

□ MBDV-2X-53SAC

□ MBDV-58SAC

■ 驅動器接口說明

□ MBDV-520AC/MBDV-520AC-F01

□ MBDV-2X-520AC/MBDV-2X-520AC-F02

□ MBDV-53SAC

□ MBDV-2X-53SAC

□ MBDV-58SAC

■ 伺服電機機械尺寸（單位：mm）

□ 40mm 機座、單編碼器

□ 無制動器機型

□ 制動器機型

型號	L1
SM0402JSL-KCY-NNV	96
SM0402GSL-KCY-NNV	96

型號	L1
SM0402JSL-KCY-BNV	133
SM0402GSL-KCY-BNV	133

□ 60mm 機座、單編碼器

□ 無制動器機型

□ 制動器機型

型號	L1
SM0601JSL-KCY-NNV	78
SM0601GSL-KCY-NNV	78
SM0602GSL-KCY-NNV	107

型號	L1
SM0601JSL-KCY-BNV	117.5
SM0601GSL-KCY-BNV	117.5
SM0602GSL-KCY-BNV	146.5

□ 超短款電機——60mm 機座、單編碼器 NEW

□ 無制動器機型

□ 制動器機型

型號	L
SM0602GSL-KCY-NNN	76.5

型號	L
SM0602GSL-KCY-BNN	102.5

□ 超短款電機——80mm 機座、單編碼器 NEW

□ 無制動器機型

□ 制動器機型

型號	L
SM0803GSL-KCY-NNN-10	78.5

型號	L
SM0803GSL-KCY-BNN-10	110.5

□ 80mm機座、單編碼器

□ 無制動器機型

□ 制動器機型

型號	L1
SM0803GSL-KCY-NNV	110
SM0804GSL-KCY-NNV	124.7

型號	L1
SM0803GSL-KCY-BNV	156.8
SM0804GSL-KCY-BNV	171.3

□ 60mm 機座、雙編碼器

□ 無制動器機型

□ 制動器機型

型號	L1
SM0601JEL-KCY-NNV	98
SM0601GEL-KCY-NNV	98
SM0602GEL-KCY-NNV	127

型號	L1
SM0601JEL-KCY-BNV	137.5
SM0601GEL-KCY-BNV	137.5
SM0602GEL-KCY-BNV	166.5

□ 80mm 機座、雙編碼器

□ 無制動器機型

□ 制動器機型

型號	L1
SM0803GEL-KCY-NNV	130.8

型號	L1
SM0803GEL-KCY-BNV	178.8

2D尺寸圖
3D模型
宣傳手冊
使用手冊
相關證書
相關軟件

2D尺寸圖

標題	文件類型	大小(KB)
MBDV-520AC.pdf	PDF	305
MBDV-2X-520AC.pdf	PDF	309
MBDV-53SAC.pdf	PDF	280
MBDV-2X-520AC-F02.pdf	PDF	418
MBDV-520AC-F01.pdf	PDF	510
MBDV-520AC-H01.pdf	PDF	408
MBDV-58SAC.pdf	PDF	248
MBDV-2X-53SAC.pdf	PDF	345

3D模型

標題	文件類型	大小(KB)
MBDV-520AC.STEP	STEP	25580
MBDV-2X-520AC.STEP	STEP	26152
MBDV-53SAC.STEP	STEP	13748
MBDV-520AC-F01.STEP	STEP	25580
MBDV-2X-520AC-F02.STEP	STEP	26152
MBDV-520AC-H01.STEP	STEP	25580
MBDV-2X-53SAC.stp	STEP	13597
MBDV-58SAC.stp	STEP	8352

宣傳手冊

標題	文件類型	大小(KB)	下載
MBDV Brochure_CN-20250317-A0.pdf	PDF	7252

使用手冊

標題	文件類型	大小(KB)	下載
MBDV Hardware Manual20211210_CN	PDF	18134

相關證書

標題	文件類型	大小(KB)
ROHS declaration-2025-A0.pdf	PDF	507
MBDV驅動器CE認證證書.pdf	PDF	1029
MBDV系列驅動器UL證書.pdf	PDF	298
MBDV系列驅動器STO符合性證書.pdf	PDF	349

相關軟件

標題	文件類型	大小(KB)
Luna Setup 4.0.25.0428.zip	RAR	31132
CANOPEN_EDS_MBDV_Servo_DulAxes_V1.0.eds	EDS	59
CANOPEN_EDS_MBDV_Servo_SingleAxis_V1.1.eds	EDS	72

按產品類型篩選

所有產品
I/O線
USB配置線
編碼器輸出信號線
通訊線
配套的電機
再生放電鉗
RS485適配器

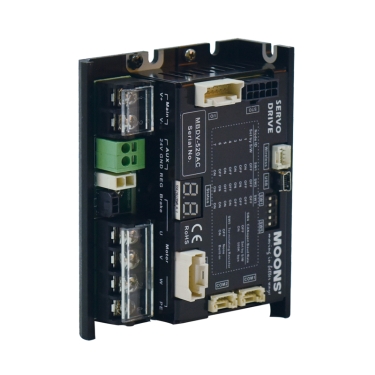

MBDV-520AC

24-60V低壓直流輸入單軸驅動器，連續電流20A，峰值電流60A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配100W-750W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini在PC上進行調試

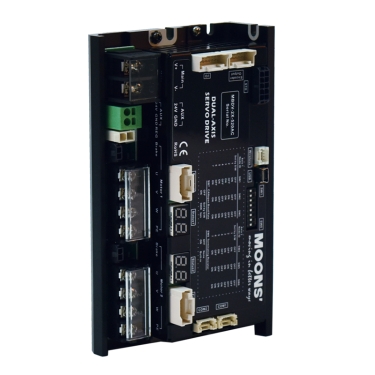

MBDV-2X-520AC

24-60V低壓直流輸入雙軸驅動器，單軸連續電流20A，峰值電流60A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配100W-750W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini在PC上進行調試

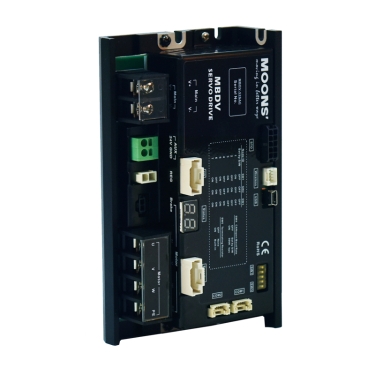

MBDV-520AC-H01

24-60V低壓直流輸入單軸驅動器，連續電流20A，峰值電流60A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配100W-750W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini在PC上進行調試

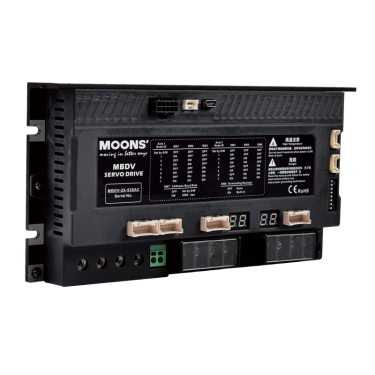

MBDV-2X-53SAC

24-60V低壓直流輸入雙軸驅動器，單軸連續電流40A，峰值電流120A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配750W-1500W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini在PC上進行調試

MBDV-53SAC

24-60V低壓直流輸入單軸驅動器，連續電流40A，峰值電流120A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配750W-1500W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini和Wireless無線模塊（刪除）在PC上進行調試

MBDV-2X-520AC-F02

24-60V低壓直流輸入雙軸驅動器，單軸連續電流20A，峰值電流60A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配100W-750W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini和Wireless無線模塊（刪除）在PC上進行調試

MBDV-520AC-F01

24-60V低壓直流輸入單軸驅動器，連續電流20A，峰值電流60A，符合CiA402標準，支持CANopen通訊下的PP，PV，PVT，TQ和HM模式，支持Modbus RTU通訊下的指令位置模式，指令速度模式，指令扭矩模式，匹配100W-750W的MBDV系列直流伺服電機，帶CANopen,RS-485物理通訊接口，可通過USB-mini在PC上進行調試

線束配件

連接器套件

■線束配件

USB配置線

型號	長度L(mm)	描述	外形
2620-150	1.5m	用于連接PC和伺服驅動器

通訊線

型號	長度L(mm)	描述
2111-025	0.25m	CANopen/RS485通訊線
2111-050	0.5m
2111-100	1m
2111-300	3m

I/O信號線

型號	長度L(mm)	描述
1653-050	0.5m	16Pin I/O信號線
1653-100	1m
1653-200	2m

編碼器輸出信號線 (適用于MBDV-2X-510AC和MBDV-2X-53SAC系列)

型號	長度L(mm)	描述	外形
1108-100	1m	14Pin編碼器輸出信號線
1108-200	2m	14Pin編碼器輸出信號線

■連接器套件

電機編碼器、制動器連接器(選購件，型號MBDV Motor Connector Kit)

◇ 內含組件

名稱	型號	數量	制造商	描述
連接器	501646-1600	1	Molex	用于電機編碼器線
連接器PIN針	501648-1000	16	Molex	用于電機編碼器線
連接器	43645-0200	1	Molex	用于電機制動器線
連接器PIN針	43030-0001	2	Molex	用于電機制動器線

STO連接器(標配件，型號STO Connector Kit)

◇ 內含組件

名稱	型號	數量	制造商	描述
連接器	43025-1000	1	Molex	STO連接器塑殼
連接器PIN針	43030-0005	10	Molex	STO連接器端子

外置再生能量吸收電阻連接器 (選購件，型號MBDV Regen Connector Kit)

◇ 內含組件

名稱	型號	數量	制造商	描述
連接器	1586019-2	1	TE	泄放電阻連接器塑殼
連接器PIN針	2825209-1	2	TE	泄放電阻連接器端子

IO連接器 (標配件)

名稱	型號	數量	制造商	描述
連接器	501646-1600	1	Molex	I/O接口連接器塑殼
連接器PIN針	501648-1000	16	Molex	I/O接口連接器端子

通訊連接器 (標配件)

名稱	型號	數量	制造商	描述
連接器	ZER-05V-S	1	JST	通訊接口連接器塑殼
連接器PIN針	SZE-002T-P0.3	5	JST	通訊接口連接器端子

編碼器輸出連接器 (標配件，適用于MBDV-2X-520AC和MBDV-2X-53SAC系列)

名稱	型號	數量	制造商	描述
連接器	501646-1400	1	Molex	編碼器輸出連接器塑殼
連接器PIN針	501648-1000	14	Molex	編碼器輸出連接器端子

包裝及發貨

物流追蹤

從簡單的網上下單到產品交付到您的手上，我們總能確保每個環節安全快捷

專業的產品標簽

考慮到所有可能的苛刻應用環境，MOONS'為每個產品設計的標簽通過了耐水性測試，耐久性摩擦測試，耐高溫性和耐腐蝕性測試。

另外，我們的產品標貼印有含產品詳情頁的二維碼，便于用戶隨時掌握產品詳細信息。

提示：此標簽適用于步進電機產品。

（專業包裝盒和獨特外觀設計）

（單臺產品外加裹珍珠棉）

（多臺產品有外箱包裝）

安全包裝

為了確保您的貨物能夠承受長途旅行并安全到達，MOONS'特別設計了結構牢固的包裝紙箱，并通過內部跌落測試。

紙箱由可回收材料制成，為您提供專業的安全交貨。

無論用戶購買單臺產品還是多臺產品，我們均用內外雙層包裝防護進一步減小產品被損害的風險。

出貨可視化

我們每一單出貨前，都經過有經驗的倉儲人員悉心包裝，并將重要過程公布于網站，用戶下單后可清晰看到已購產品的出貨過程以及物流狀態。
