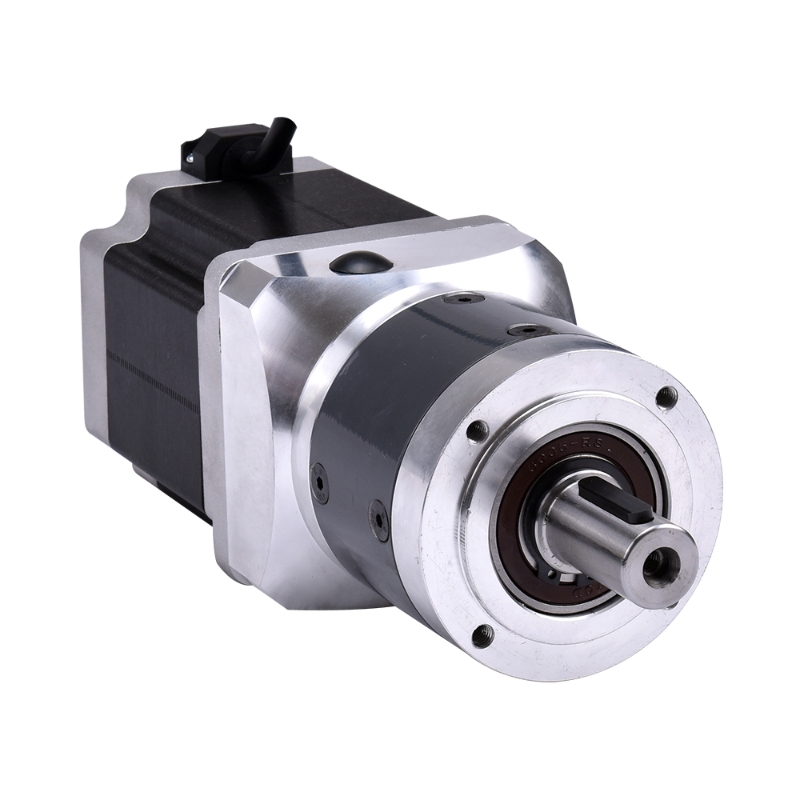

AM系列步進電機
AM系列步進電機與鳴志步進電機驅動器性能匹配，是搭配鳴志步進電機驅動器使用的推薦步進電機型號。■ 命名規則
2. 機座號: 電機外形尺寸( 機座尺寸為英制尺寸的10 倍):
6：14 mm；8：20 mm；11：28 mm；14：35 mm；17：42 mm； 23：56 mm；24：60 mm；34：86 mm；42：110 mm
3. 步距角代號：
HY，HS，HD，HM：步距角1.8°
4. 鐵芯長度代號
5. 引線數量:
0：表示插座式電機
4：引出線4 根
8：引出線8 根
6. 性能代號：
表示電機的電流，力矩等性能參數
7. 機械代號：
表示電機的出軸、引線、螺釘、剎車器及編碼器等機械參數、-F1000D 編碼器型、-PGXX 減速機型、-BR01 永磁式制動器型
■ 一般規格
| 規格 | 電機部分 | |
|---|---|---|
| 步距角精度 | ±5%（測試條件：恒流驅動器/24V/ 兩相通電/ 額定電流/ 整步速度：1rps） | |
| 絕緣等級 | B 級（130°C） | |
| 使用環境 （運行時） | 環境溫度 | -20 ～ +50°C（無結冰） |
| 環境濕度 | 85% 以下（無結露） | |
| 介質環境 | 無腐蝕性氣體及塵埃。不直接接觸水、油等（標準型保護等級IP65 規格：無腐蝕性氣體。不直接接觸油。） | |
| 溫度上升 | 溫升小于80°C（溫升是指在一定環境溫度條件下，線圈溫度增加的最大值。繞組溫度的測試采用電阻法。在恒壓驅動模式下， 驅動電壓為額定電壓，兩相通電，轉速為0pps。在恒流驅動模式下，驅動電流為額定電流，兩相通電，轉速為空載起動頻率。 散熱板：鋁板160×160×t1.6(mm) | |
| 徑向跳動 | 0.050T.I.R.(mm) | |
| 徑向竄動 | 0.02mm Max.(500gf) | |
| 軸向竄動 | 0.08mm Max.(500gf) | |
| 安裝法蘭相對于轉軸的同軸度 | 0.075T.I.R.(mm) | |
| 安裝面向?qū)τ谵D(zhuǎn)軸的垂直度 | 0.100T.I.R.(mm) | |
■ 轉軸負載條件(單位：N)
| 機座型號 | 允許徑向負載(距軸端的距離 L) | 允許軸向負載 | ||||
|---|---|---|---|---|---|---|
| 0mm | 5mm | 10mm | 15mm | 20mm | ||
| 6HY | 12 | 15 | 20 | - | - | 電機本身重量以下 |
| 8HY | 12 | 15 | 20 | - | - | |
| 11HS | 20 | 25 | 34 | 52 | - | |
| 14HS | 20 | 25 | 34 | 52 | - | |
| 17HD | 20 | 25 | 34 | 52 | - | |
| 23HS | 50 | 60 | 75 | 100 | 150 | |
| 24HS | 61 | 73 | 90 | 110 | 160 | |
| 34HD/34HM | 260 | 290 | 340 | 390 | 480 | |
| 42HS | 390 | 435 | 510 | 585 | 720 | |
2D尺寸圖
3D模型
目錄冊
