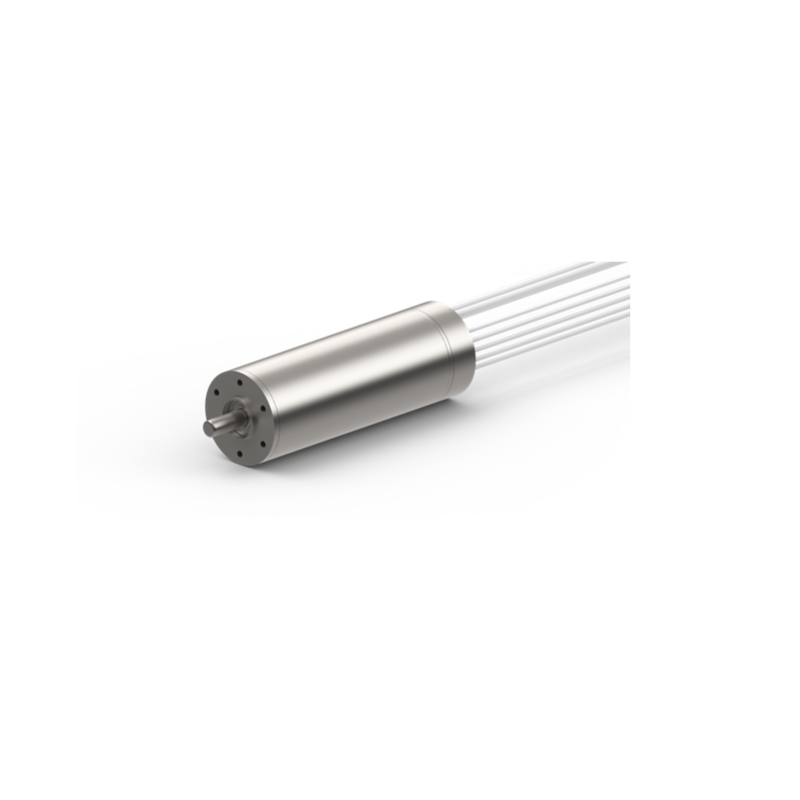

ECT22064高扭矩直流無刷無齒槽電機
Ø22mm高扭矩直流無刷無齒槽電機、多種減速機和編碼器方案可供選擇、10000rpm、55mNm、小尺寸、大力矩、高轉速
● 創新性設計、性能優異、成熟的制造工藝
● 應用：關節刨削器、手術電鋸、電鉆、鉸刀、手術縫合器、呼吸機、輸液泵、胰島素泵、手持式移液器、分析儀和含量測定設備、電動活檢工具、放射治療設備、血管堵塞清除設備
● 應用：關節刨削器、手術電鋸、電鉆、鉸刀、手術縫合器、呼吸機、輸液泵、胰島素泵、手持式移液器、分析儀和含量測定設備、電動活檢工具、放射治療設備、血管堵塞清除設備
買家保護:
大力矩
在高動態啟停、大負載的應用環境下，對可靠而強勁電機的需求日益增多，為滿足這一需求，鳴志推出了ECT22064系列大力矩無齒槽電機。
ECT22064系列區別于傳統的2磁極設計，憑借4磁極設計實現了更高的力矩密度，該系列電機能提供高達60mNm的最大連續轉矩，使其在相同負載情況下?lián)碛懈鼜妱诺膭恿敵觯夷芸焖夙憫噶钜蟆?/span>
ECT22064系列區別于傳統的2磁極設計，憑借4磁極設計實現了更高的力矩密度，該系列電機能提供高達60mNm的最大連續轉矩，使其在相同負載情況下?lián)碛懈鼜妱诺膭恿敵觯夷芸焖夙憫噶钜蟆?/span>
過載能力強
ECT22064還擁有出色的過載能力，能夠在短時間高負載運行狀態下確保應用的穩定性和可靠性。這種出色的性能使ECT22064系列電機成為小空間、大力矩應用的理想選擇，尤其適用于電動工具等領域。
| ECT22064H24 | |||
|---|---|---|---|
| Nominal voltage | 額定電壓 | V | 24 |
| No load speed | 空載轉速 | rpm | 10600 |
| No load current | 空載電流 | mA | 401 |
| Rated speed | 額定轉速 | rpm | 9780 |
| Max. continuous torque | 最大連續轉矩 | mNm | 59.7 |
| Max. continuous current | 最大連續電流 | A | 2.90 |
| Stall torque | 堵轉轉矩 | mNm | 771.7 |
| Stall current | 堵轉電流 | A | 35.60 |
| Max efficiency | 最大效率 | % | 89 |
| Resistance (phase-phase) | 相間電阻 | Ohm | 0.675 |
| Inductance (phase-phase) | 相間電感 | mH | 0.048 |
| Torque constant | 轉矩常數 | mNm / A | 21.70 |
| Speed constant | 速度常數 | rpm / V | 440 |
| Speed/torque gradient | 速度/轉矩斜率 | rpm / mNm | 13.68 |
| Mechanical time constant | 機械時間常數 | ms | 1.50 |
高剛性、速度波動低
ECT22064系列電機與其他同尺寸產品相比，速度轉矩斜率優勢明顯（低8-15%），電機具有更強的剛性，負載運行時可以實現更低的速度波動。ECT22064系列電機采用4磁極結構設計，相同尺寸情況下?lián)碛懈叩墓β屎托省?/span>
編碼器配套方案
為了進一步提升ECT22064系列電機的應用靈活性，鳴志還提供了1024線增量式編碼器可選方案，在不增加電機長度的情況提供了準確的位置反饋和精細的運動控制。 不論是在電動工具領域還是工業自動化領域，ECT22064系列大力矩無齒槽電機都能以其出色的性能和可靠性為您的設備保駕護航。
