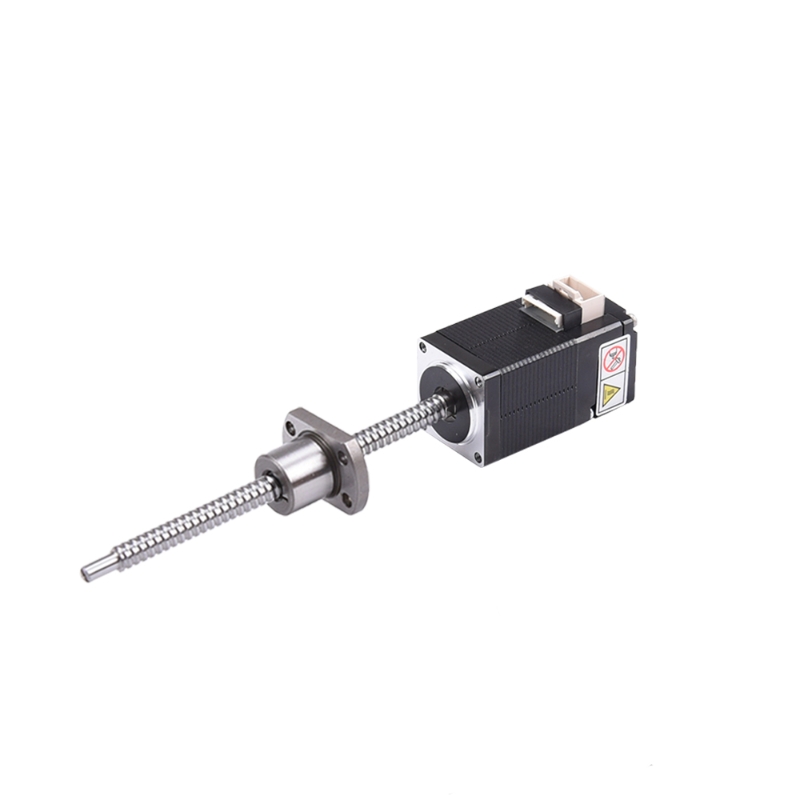

28mm智能型直線步進電機
智能型外部驅動式直線步進電機，電機基座尺寸28mm，搭配驅動器分體式電機，內置4096脈沖/圈編碼器，推力范圍：15N-150N，絲桿長度范圍：55-255mm，可搭配SSDC系列總線型驅動器。
● 基座尺寸28mm，機身長度53mm
● 內置4096脈沖/圈高分辨編碼器
● 驅動器內置可編碼型控制器
● 總線控制，支持多軸網絡通訊
● 高效率，高精度，高剛性
● 內置4096脈沖/圈高分辨編碼器
● 驅動器內置可編碼型控制器
● 總線控制，支持多軸網絡通訊
● 高效率，高精度，高剛性
買家保護:
MOONS'將伺服控制技術融入步進電機之中，設計出具有全新優異性能表現的一體化運動控制終端。智能型直線步進電機是將滾珠絲杠、電機、驅動器、編碼器、控制器的所有功能集于一身的解決方案。與傳統的開環步進電機對比，能提供更大的扭矩、更高的效率和更好的精度。它們具有完全可編程的板載運動控制，使用 MOONS' 的Q Programming語言，允許它們作為獨立軸運行，運動曲線存儲在非易失性存儲器中。
• 豐富的機座尺寸 : NEMA11, NEMA17, NEMA23可供選擇
• 每種尺寸電機提供豐富的高精密滾珠絲桿
• 標準化產品型號實現快速樣品交付，滿足多種應用
• 豐富的機座尺寸 : NEMA11, NEMA17, NEMA23可供選擇
• 每種尺寸電機提供豐富的高精密滾珠絲桿
• 標準化產品型號實現快速樣品交付，滿足多種應用
產品特點
高傳動效率
滾珠直線步進電機所配置的滾珠絲杠傳動效率高達90%以上，其將旋轉運動轉化為直線運動時所需的扭矩僅為普通螺紋絲杠的1/3，甚至更小。
滾珠直線步進電機所配置的滾珠絲杠傳動效率高達90%以上，其將旋轉運動轉化為直線運動時所需的扭矩僅為普通螺紋絲杠的1/3，甚至更小。
全閉環
• 準確的位置及速度控制以滿足苛刻的應用要求。
• 高魯棒性的伺服控制可適應寬范圍的慣性負載和摩擦負載變化。
• TSM17，TSM23產品內置20000脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.018°)。
• TSM11產品內置4096 脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.2°)。
• 高魯棒性的伺服控制可適應寬范圍的慣性負載和摩擦負載變化。
• TSM17，TSM23產品內置20000脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.018°)。
• TSM11產品內置4096 脈沖/圈高分辨率編碼器，提供了準確的位置精度，定位誤差為±1脈沖(0.2°)。
多種控制模式
• 脈沖控制 • 模擬量控制 • 多軸總線控制 • 程序駐留（Q程序）
低發熱/高效率
• 閉環伺服模式下，根據實際負載情況實時調整電流的大小，降低電機發熱。
• 閉環伺服模式下，靜止時，電流幾乎為零，無發熱。
• 接近100%力矩輸出能力，在緊湊的空間內發揮出更大的能量轉化。
• 閉環伺服模式下，靜止時，電流幾乎為零，無發熱。
• 接近100%力矩輸出能力，在緊湊的空間內發揮出更大的能量轉化。
平滑精確
• 基于高精度編碼器的空間矢量電流控制算法，在全速度范圍內均有優異的性能表現即使在低速應用時仍可保持平穩、安靜的運行。
——有效解決傳統步進電機低速振動噪聲問題
• 利用高速響應的伺服控制技術升級強化了步進電機固有的剛性特質。
——在運行和靜止時都確保定位的精確。
——有效解決傳統步進電機低速振動噪聲問題
• 利用高速響應的伺服控制技術升級強化了步進電機固有的剛性特質。
——在運行和靜止時都確保定位的精確。
運動檢測
• 對某些實時性運動有準確性要求的應用場合，Step-Servo Quick Tuner 提供了一個簡單實用的工具用來監測實際運動軌跡。
• 可以來監測諸如實際速度和位置誤差等常用指標，以此估計系統當前實際性能表現。
• 交互式監控與整定結合的界面可以獲得卓越的性能輸出。
• 可以來監測諸如實際速度和位置誤差等常用指標，以此估計系統當前實際性能表現。
• 交互式監控與整定結合的界面可以獲得卓越的性能輸出。
其他關鍵特性
• 自動負載慣量識別功能
• 現場總線型產品 (RS-485，Modbus/RTU) 集成Daisy Chain 接口 (僅TSM17/23產品)
• 新增多種回原點模式
• 支持軟件限位功能
• 現場總線型產品 (RS-485，Modbus/RTU) 集成Daisy Chain 接口 (僅TSM17/23產品)
• 新增多種回原點模式
• 支持軟件限位功能
型號命名說明
電氣參數
| 電機系列代號 | 匹配驅動器 | 力矩 | 轉子慣量 | 編碼器分辨率 | 最高轉速 |
| N•m | g•cm2 | counts/rev | RPM | ||
| AM11RS2DMA | SSDC03系列 | 0.08 | 12 | 4096 | 3000 |
| AM17RS2DMA | SSDC03系列 | 0.42 | 57 | ||
| AM23RS2DMA | SSDC06系列 | 0.95 | 260 |
驅動器命名規則
驅動器規格
| 功率模塊 | |
| 功率放大類型 | 雙 H 橋，四象限 |
| 電流控制 | PWM 頻率 20KHz |
| 輸出電流 | SSDC03：最大輸出連續電流 3A/ 相（正弦峰值），瞬時電流 4A(1.5s)，可根據所接電機自動調整限流值 |
| SSDC06：最大輸出連續電流 6A/ 相（正弦峰值），瞬時電流 7.5A(1.5s)，可根據所接電機自動調整限流值 | |
| SSDC10：最大輸出連續電流 10A/ 相（正弦峰值），瞬時電流 15A(1.5s)，可根據所接電機自動調整限流值 | |
| 輸入電壓 | SSDC03：12-48V 直流電源，輸入電壓絕對范圍 10-53V 直流電源 |
| SSDC06：24-70V 直流電源，輸入電壓絕對范圍 18-75V 直流電源 | |
| SSDC10：24-70V 直流電源，輸入電壓絕對范圍 18-75V 直流電源 | |
| 保護 | 過壓保護，欠壓保護，過溫保護，過流保護等 |
| 控制模塊 | |
| 細分等級 | 軟件可調，可配置為 200-51200 步 / 圈之間任意偶數 |
| 編碼器分辨率 | 4096 脈沖 / 圈 ( 對于 AM11/17/23/24/34RS 電機 ) |
| 速度范圍 | 速度可達到 3000rpm |
| 濾波器 | 數字輸入噪音濾波器、模擬輸入濾波器、平滑濾波器、PID 濾波器、陷波器 |
| 非易失性存儲器 | 配置參數存儲在 DSP 芯片內部的 FLASH 中 |
| 控制模式 | -A 型號：SCL，Q，Modbus RTU，脈沖控制，模擬量控制，速度模式 |
| -R 型號：SCL，Q，Modbus RTU，脈沖控制，模擬量控制，速度模式 | |
| -C 型號：CANopen ( 符合 CiA301 和 CiA402 標準 )，預先存儲在驅動器中的 Q 程序也可通過 CANopen 指令啟動 | |
| -D 型號：eSCL，Q，Modbus TCP，脈沖控制，模擬量控制，速度模式 | |
| -IP 型號：EtherNet/IP，預先存儲在驅動器中的 Q 程序也可通過 EtherNet/IP 指令啟動 | |
| "-EC 型號：CoE（符合 CiA402 標準），支持 PP，PV，PT，CSP，CSV 和 HM 模式，預先存儲在驅動器中的Q 程序也可通 過 EtherCAT 指令啟動" | |
| 數字輸入 | 8 路數字輸入 X1，X2：光電隔離，差分，5-24VDC，最小脈寬 250ns，最大脈沖頻率 2MHz X3，X4：光電隔離，差分，5-24VDC，最小脈寬 100us，最大脈沖頻率 5KHz X5 ~ X8：光電隔離，單端，5-24VDC，最小脈寬 100us，最大脈沖頻率 5KHz |
| 數字輸出 | 4 路數字輸出 Y1 ~ Y4：光電隔離，集電極開路，最大 30V/100mA，最大脈沖頻率 10KHz |
| 模擬量輸入 | 2 路模擬量輸入 AIN1，AIN2：輸入分辨率 12-bit，軟件可配置成 0~5V，0~10V，±5V 或者 ±10V（GND 為 AIN 的參考地） |
| 編碼器輸出 | A±，B±，Z±：差分，26C31 線性驅動，最大 20mA 灌電流或拉電源 |
| +5V 輸出 | 4.8-5V，最大 100mA |
| 通訊接口 | -A 型號：RS-232（壓接型連接器） |
| -R 型號：雙口 RS-485（RJ45 連接器） | |
| -C 型號：雙口 CANopen（RJ45 連接器）兼有 RS-232 | |
| -D 型號：雙口以太網（RJ45 連接器） | |
| -IP 型號：雙口以太網（RJ45 連接器） | |
| -EC 型號：雙口以太網（RJ45 連接器）和 RS-232（壓接型連接器，用于配置） | |
| 物理規格 | |
| 環境溫度 | 0-40℃ (32-104?F)( 安裝合適的散熱器 ) |
| 環境濕度 | 最大 90%，無結露 |
絲桿代號
| 絲桿代碼 | 絲桿外徑 | 絲桿導程 | 步長(mm) | 對應螺母代號 |
| (mm) | (mm) | 步距角1.8° | ||
| B0601 | 6 | 1 | 0.005 | AK |
| B0602 | 6 | 2 | 0.01 | FF |
| B0606 | 6 | 6 | 0.03 | FF |
| B0801 | 8 | 1 | 0.0127 | AK |
| B0802 | 8 | 2 | 0.0039 | AK |
| B0805 | 8 | 5 | 0.0318 | FF |
| B0808 | 8 | 8 | 0.0635 | FF |
| B1002 | 10 | 2 | 0.0127 | AK |
| B1004 | 10 | 4 | 0.0254 | AK |
| B1010 | 10 | 10 | 0.0508 | FF |
速度-推力參考曲線
系統尺寸圖
2D尺寸圖
3D模型
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 鳴志直線產品綜合選型手冊.pdf | 22642 |
