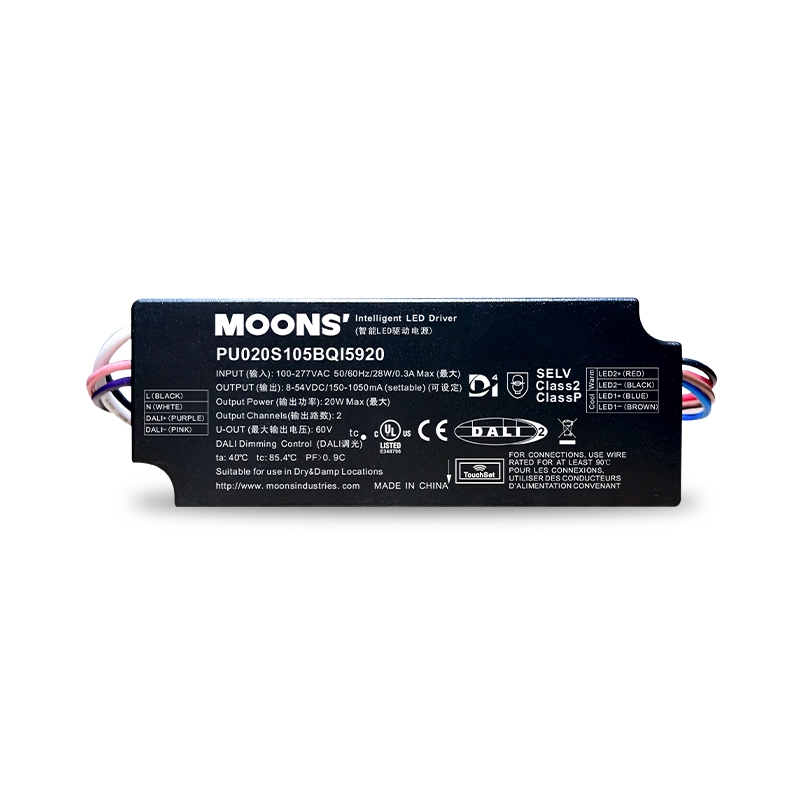

20W DALI雙路輸出系列
小尺寸設計，可用于小尺寸筒燈，軌道燈等。集成D4i功能。
● 輸入電壓：90~305 VAC
● 調光性能：0→0.1%→100% 調光范圍無閃爍。線性、對數曲線調光，16位分辨率。
● 輸出范圍：150-1050mA可設定的輸出電流，8-54Vdc 輸出電壓自適應
● 耐雷擊，L-N: 4KV
● 防水塵等級：IP20，內置式
● 5年質保。
● 無頻閃，滿足CEC title 24 JA10/ IEEE PAR 1789-2015
● 符合DALI 101，102，207，250，251，252，253
● 調光性能：0→0.1%→100% 調光范圍無閃爍。線性、對數曲線調光，16位分辨率。
● 輸出范圍：150-1050mA可設定的輸出電流，8-54Vdc 輸出電壓自適應
● 耐雷擊，L-N: 4KV
● 防水塵等級：IP20，內置式
● 5年質保。
● 無頻閃，滿足CEC title 24 JA10/ IEEE PAR 1789-2015
● 符合DALI 101，102，207，250，251，252，253
買家保護:
產品描述
MOONS' 20W S系列2路DALI-2電源，具有4種地址模式選擇：1）DT8單地址調色溫；2）DT6雙地址調色溫；3）DT6單地址雙通道調光；4）DT6雙地址雙通道調光；并具備D4i功能，同時支持NFC無線編程。
 |  |  |
色溫調節（DALI DT8/DT6） | 單地址雙通道調光（DT6） | 雙信號調光（DT6） |
色溫調節(默認調光方式：DALI DT8)： 在DALI type 8協議下使用單地址實現Tunable White 功能。 色溫調節(DALI DT6)： 一個地址用來控制色溫，另一個地址控制光照強度。 | 通過一個DT6 驅動的地址同時調節兩路輸出電流。 | 通過兩個DT6 驅動的地址分別調節兩路輸出電流。 |
主要特性
• 輸入范圍: 90~305Vac
• 輸出電壓范圍: 8-54Vdc
• 電流范圍: 150-1050mA
• 調光方式: DALI-2, D4i
• 調光范圍: 0.1-100%, Dim to off
• DALI供電功能: 15Vdc±30%, 56mA(最大)
• 功率檢測精度: ±5% 或 ＜0.5W
• 無頻閃，滿足CEC title 24 JA10/ IEEE PAR 1789-2015
• 重量: 170g
• 輸出電壓范圍: 8-54Vdc
• 電流范圍: 150-1050mA
• 調光方式: DALI-2, D4i
• 調光范圍: 0.1-100%, Dim to off
• DALI供電功能: 15Vdc±30%, 56mA(最大)
• 功率檢測精度: ±5% 或 ＜0.5W
• 無頻閃，滿足CEC title 24 JA10/ IEEE PAR 1789-2015
• 重量: 170g
工作原理
設定輸出
| 輸出電壓范圍：8～54VDC，根據燈電壓能夠自適應。 輸出電流范圍：150～1050mA，可通過Touch Setting Tool設置 當輸出電流為250～1050mA: 驅動處于連續工作狀態； 當輸出電流為0～250mA: 驅動處于PWM 調制模式，PWM 頻率為7.2KHz。 |  |
編程功能
無線配置工具連接
型號列表
| 型號列表 | 輸出電壓范圍 | 輸出電流范圍 | DALI供電功能 | 調光功能 | 認證 |
|---|---|---|---|---|---|
| PU020S105BQI5920 | 8-54Vdc | 150-1050mA | √ | DALI-2, D4i | UL |
命名注釋
PU020S105BQI5920
P外殼材料：塑料
U輸入電壓范圍：90~305VAC
020輸出功率：20W
S驅動系列名稱
105額定輸出電流：1050mA
B2 路輸出
Q驅動類型：恒流源
I智能電源，額定輸出電流可設定
5920定義驅動功能，詳情請參考型號列表
P外殼材料：塑料
U輸入電壓范圍：90~305VAC
020輸出功率：20W
S驅動系列名稱
105額定輸出電流：1050mA
B2 路輸出
Q驅動類型：恒流源
I智能電源，額定輸出電流可設定
5920定義驅動功能，詳情請參考型號列表
| 比較 | 型號名稱 | 價格(未稅) |
|---|---|---|
|
|
PU020S105BQI5920 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 2D Drawings - PU020S105BQI5920 | 65 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 3D | STEP | 1094 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TouchSetting-Software 用戶手冊EN.pdf | 1756 |
規格書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| PU020S105BQI5920_規格書_A9 | 1034 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| UL - PU020S105BQI5920 | 301 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TouchSetting-1.2.0.9.zip | ZIP | 5959 |
