步進電機選型工具
什么是步進電機選型工具
步進電機選型工具說明
步進電機選型工具的目的是讓您成為一名電機專家，快速幫您找到適合工作要求的產品。只需簡單輸入工作點的轉矩/速度值，即可輕松獲得符合要求的電機。步進電機選型工具也可方便地通過屬性篩選、產品比較來實現多個產品的轉矩/速度曲線（距頻曲線）可視化比較。轉矩優化配置功能可以通過輸入實際工作電壓和電流值，生成電機的動態轉矩曲線。步進電機選型工具所能做的就是幫您用更少的時間和精力實現您的更高產品性能目標。
FAQ
常見問題
恒流驅動器是一個恒流斬波功率放大器，當輸出電流確定時，可以通過調整驅動器的驅動電壓，獲得不同的輸出功率。因此驅動方式會展示不同的驅動電壓。電機的力矩輸出隨著脈沖頻率的升高而下降，主要是由于定子控制繞組電感的影響而造成的。當輸入電壓越大時，電機在高速時平均電流越大，高速的表現也就越好。
驅動器的輸入電壓不等于電機兩端的電壓，高于電機兩端的電壓。他們的差異是由驅動器的驅動電路決定：驅動器無論采用全橋還是半橋方式，都會有開關管引起的壓降損失，一般在0~0.6V左右。另外在驅動電路設計中也可能有其他器件的壓降損失；
選型工具的驅動器參數是參照常規驅動器設定。不同的驅動器的配置方式對輸出力矩有很大的影響，比如整步在運行的平穩性上不如細分方式，但是在最大力矩性能會優于細分方式；如果電機加上位置感器后，由于可以精確控制電流與磁通的相角，因此相對位置開環的驅動方式更容易實現最大力矩。
一般情況，驅動器的輸入條件設定，會直接影響電機的輸出。當電機的驅動條件確定后，不同驅動器之間的效率差異，非線性失真率，散熱性能，參數選擇也會影響驅動器的輸出。
溫升與速度曲線是通過計算電機在不同速度下的溫升數據獲得，溫升計算是用電機的損耗乘以熱阻，其中損耗分為銅損和鐵損，熱阻是電機加上規定的安裝板后的熱阻；步進電機效率低，電流大，且諧波成分高，驅動電壓會影響電機運轉過程中的電流和鐵芯的磁滯渦流效應，影響電機的損耗，繼而影響溫升。
轉矩/速度:
Nm ~ Nm at RPM
轉矩/速度:
Nm ~ Nm at
RPM
相數 :
電機長度: mm ~ mm
步進角°:
機座尺寸:
靜力矩: Nm ~ Nm
額定電流: A ~ A
473 結果
| 曲線可視比較 | 商品 | 速度轉矩曲線 | 價格(未稅)(元) | 發貨日(工作日) | ||||||||||||||||||||||||||
PL23HS8P4100
|
|
￥597.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
PL23HSAP4100
|
|
￥948.00 | 請聯系客服 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
PL23HS8L4360
|
|
￥597.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
PL23HSAL4500
|
|
￥948.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
PL23HSAP4200
|
|
￥948.00 | 請聯系客服 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML23HS0P4100
|
|
￥265.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
PL23HSAP4300
|
|
￥948.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||

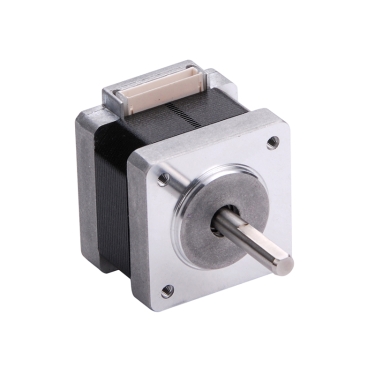

MS14HS5P4040
|
|
￥235.00 | 請聯系客服 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
ML23HS8P4150
|
|
￥294.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
ML23HS8P4220
|
|
￥294.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML23HS0L4350
|
|
￥265.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
|
ML23HS8P4100
|
|
￥294.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML42HS2L8800
|
|
￥2,565.00 | 15 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
PL24HC8L3350
|
|
￥923.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
PL24HC8L3550
|
￥923.00 | 2 |
|
|||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML24HCAP3150
|
|
￥585.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||

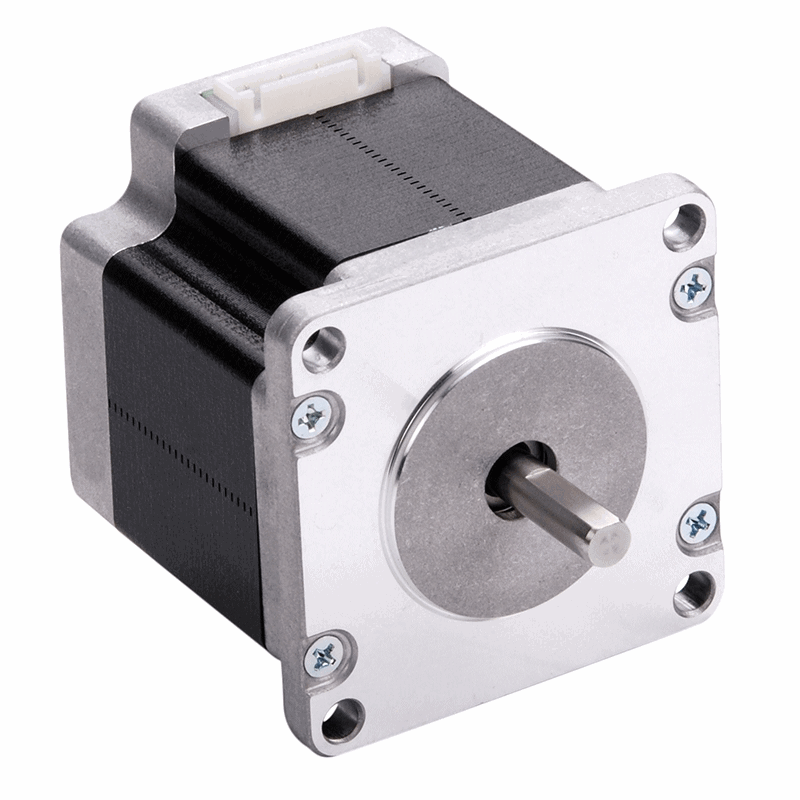

PL24HCAP3150
|
|
￥1,227.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML24HCAP3220
|
|
￥585.00 | 請聯系客服 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
PL24HCAL3340
|
|
￥1,227.00 | 2 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
ML24HCAL3550
|
|
￥585.00 | 請聯系客服 |
|
||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
