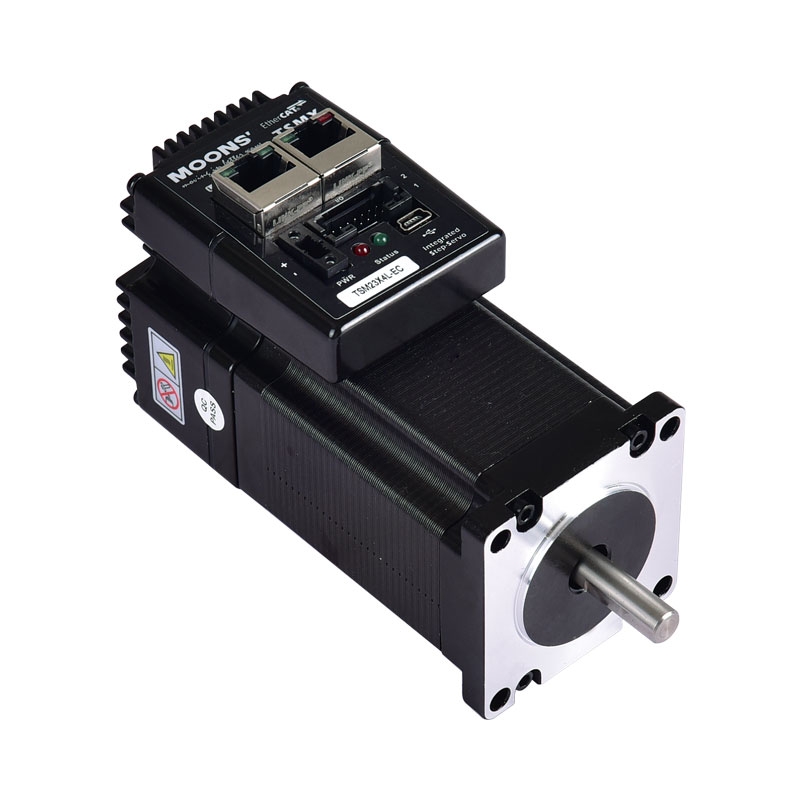

TSM23X3L-EC
● 總線控制，EtherCAT通訊方式
● 支持PP、 PV、 PT、 CSP、 CSV、 Homing以及Q程序
● 集成式電機，一體化終端
● 編碼器分辨率： 20000脈沖/圈
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
● 支持PP、 PV、 PT、 CSP、 CSV、 Homing以及Q程序
● 集成式電機，一體化終端
● 編碼器分辨率： 20000脈沖/圈
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 56 |
| 保持力矩 | Nm | 1.5 |
| 電源電壓 | 24-70 VDC | |
| 輸入電壓范圍 | 18-75VDC | |
| 控制模式 |
EtherCAT SCL Q編程 |
|
| 軸徑 | mm | 8 |
| 主體長度 | mm | 117.1 |
| 主體高度 | mm | 82.4 |
| 轉子慣量 | g?cm2 | 460 |
| 通訊接口 | EtherCAT | |
| 數字量輸入 | 6 | |
| 數字量輸出 | 3 | |
| 模擬量輸入 | 1 | |
| 編碼器分辨率 | 20000脈沖/圈 | |
| IP 等級 | IP20 | |
| 工作溫度 | 0 ～ 40 | |
| 認證 |
CE RoHS |
|
| 重量 | kg | 1.27 |
■ 機械尺寸（單位：mm）
| 型號 | “L” | “L1” |
|---|---|---|
| TSM23X-2L-EC | 95.1 | 24.5 |
| TSM23X-3L-EC | 117.1 | 46.5 |
| TSM23X-4L-EC | 120.1 | 49.5 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM23X3L-EC.pdf | 316 | ||
| TSM23X3L-EC.DWG | DWG | 267 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM23X3L-EC 3D.stp | STEP | 8594 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM-X Family Brochure_CN20250513.pdf | 14232 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| EtherCAT UserManual CN20210426.pdf | 2440 | ||
| Modbus Manual_CN20250902-V1.5.pdf | 4039 | ||
| TSM23X-EC Hardware Manual_CN20230109.pdf | 2539 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| Integrated Step-Servo Motor CE Certification.pdf | 1430 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 | |
| AMA Step-Servo EtherCAT v3.2.6.zip | XML | 156 |
