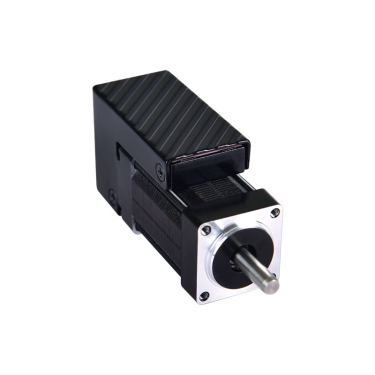

TSM08X3L-R
● 總線控制，RS485/422通訊方式
● 內置脈沖、 Modbus/RTU、 Q 程序等控制方式
● 集成式電機，一體化終端
● 編碼器分辨率： 20000脈沖/圈
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
● 內置脈沖、 Modbus/RTU、 Q 程序等控制方式
● 集成式電機，一體化終端
● 編碼器分辨率： 20000脈沖/圈
● 低振動，低噪音，低發熱
● 加強型電機，長壽命設計
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 20 |
| 保持力矩 | Nm | 0.05 |
| 電源電壓 | 24 VDC | |
| 輸入電壓范圍 | 15-30VDC | |
| 控制模式 |
脈沖控制 Modbus RTU Q編程 |
|
| 軸徑 | mm | 5 |
| 主體長度 | mm | 61 |
| 主體高度 | mm | 28 |
| 轉子慣量 | g?cm2 | 4.2 |
| 通訊接口 | RS-485/422 | |
| 數字量輸入 | 3 | |
| 數字量輸出 | 2 | |
| 模擬量輸入 | NA | |
| 編碼器分辨率 | 20000脈沖/圈 | |
| IP 等級 | IP20 | |
| 工作溫度 | 0 ～ 40 | |
| 認證 |
CE RoHS |
|
| 重量 | kg | 0.1 |
■ 機械尺寸（單位：mm）
| 型號 | “L” |
|---|---|
| TSM08X2L-R | 54 |
| TSM08X3L-R | 61 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM08X3L-R.pdf | 441 | ||
| TSM08X3L-R.dwg | DWG | 204 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM08X3L-R 3D.stp | STEP | 7098 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM-X Family Brochure_CN20250513.pdf | 14232 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM08X Hardware Manual CN20250414.pdf | 3174 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| Integrated Step-Servo Motor CE Certification.pdf | 1430 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 |
