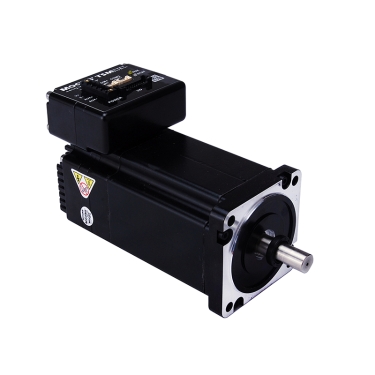

TSM34C-5CG
● 先進的閉環矢量控制
● CANopen模式，符合CiA 301，CiA 402標準
● RS-232配置端口
● 內置20000計數/rev編碼器
● 可編程獨立運行-Q Programming
● CANopen模式，符合CiA 301，CiA 402標準
● RS-232配置端口
● 內置20000計數/rev編碼器
● 可編程獨立運行-Q Programming
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 86 |
| 保持力矩 | Nm | 7 |
| 電源電壓 | 24-70 VDC | |
| 輸入電壓范圍 | 18-75 VDC | |
| 控制模式 |
CANopen Q編程 |
|
| 軸徑 | mm | 14 |
| 主體長度 | mm | 172.5 |
| 主體高度 | mm | 136.7 |
| 轉子慣量 | g?cm2 | 2200 |
| 通訊接口 |
CANopen RS-232 |
|
| 數字量輸入 | 8 | |
| 數字量輸出 | 4 | |
| 模擬量輸入 | 1 | |
| 編碼器分辨率 | 20000脈沖/圈 | |
| 編碼器輸出 | 支持 | |
| IP 等級 | IP20 | |
| 工作溫度 | 0 ～ 40 | |
| 認證 |
CE RoHS |
|
| 重量 | kg | 5.73 |
■ 機械尺寸（單位：mm）
| 型號 | “L” | 出軸直徑* |
|---|---|---|
| TSM34□-1□G | 112.5 | 14 |
| TSM34□-3□G | 143 | 14 |
| TSM34□-5□G | 172.5 | 14 |
| TSM34□-6□G | 203 | 14 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM34C-5CG_2D圖紙.pdf | 85 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM34□-5CG_3D圖紙.STEP | STEP | 14776 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM+TXM Family Brochure_CN20220916 A2L.pdf | 5171 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM34□-5□□用戶手冊.pdf | 2747 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| Integrated Step-Servo Motor CE Certification.pdf | 1430 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 | |
| CAN_EDS 212N_TSM_SS_TXM.eds | EDS | 42 |
