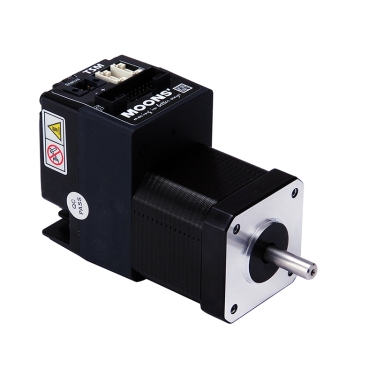

TSM17Q-2RG
● 先進的閉環矢量控制
● Modbus RTU通訊，方便PLC和HMI通信
● RS-485配置端口
● 內置20000計數/rev編碼器
● 可編程獨立運行-Q Programming
● Modbus RTU通訊，方便PLC和HMI通信
● RS-485配置端口
● 內置20000計數/rev編碼器
● 可編程獨立運行-Q Programming
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 機座尺寸 | mm | 42 |
| 保持力矩 | Nm | 0.42 |
| 電源電壓 | 12-48 VDC | |
| 輸入電壓范圍 | 10-55 VDC | |
| 控制模式 |
脈沖控制 模擬量控制 速度模式 SCL Modbus RTU Q編程 |
|
| 軸徑 | mm | 6 |
| 主體長度 | mm | 75 |
| 主體高度 | mm | 74 |
| 轉子慣量 | g?cm2 | 57 |
| 通訊接口 | RS-485 | |
| 數字量輸入 | 8 | |
| 數字量輸出 | 4 | |
| 模擬量輸入 | 1 | |
| 編碼器分辨率 | 20000脈沖/圈 | |
| 編碼器輸出 | 不支持 | |
| IP 等級 | IP20 | |
| 工作溫度 | 0 ～ 40 | |
| 認證 |
CE RoHS |
|
| 重量 | kg | 0.44 |
配套產品
按產品類型篩選
所有產品再生放電鉗
I/O 信號線
通訊線
RS485適配器
■ 機械尺寸（單位：mm）
| 型號 | “L” | “M” | 出軸直徑* |
|---|---|---|---|
| TSM17□-1□G | 69.5 | 26.6 | 6 |
| TSM17□-2□G | 75 | 32.1 | 6 |
| TSM17□-3□G | 83.5 | 40.6 | 6 |
| TSM17□-4□G | 98 | 55 | 6 |
| *可另行提供5mm出軸版本 | |||
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM17Q-2RG_2D圖紙.pdf | 66 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM17Q-2RG_3D圖紙.STEP | STEP | 1639 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| TSM+TXM Family Brochure_CN20220916 A2L.pdf | 5171 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Modbus Manual_CN20250902-V1.5.pdf | 4039 | ||
| TSM17S-Q Hardware Manual_CN20180703.pdf | 4090 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| Integrated Step-Servo Motor CE Certification.pdf | 1430 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Stepper Suite Setup 4.0.24.1225.zip | ZIP | 22841 |
