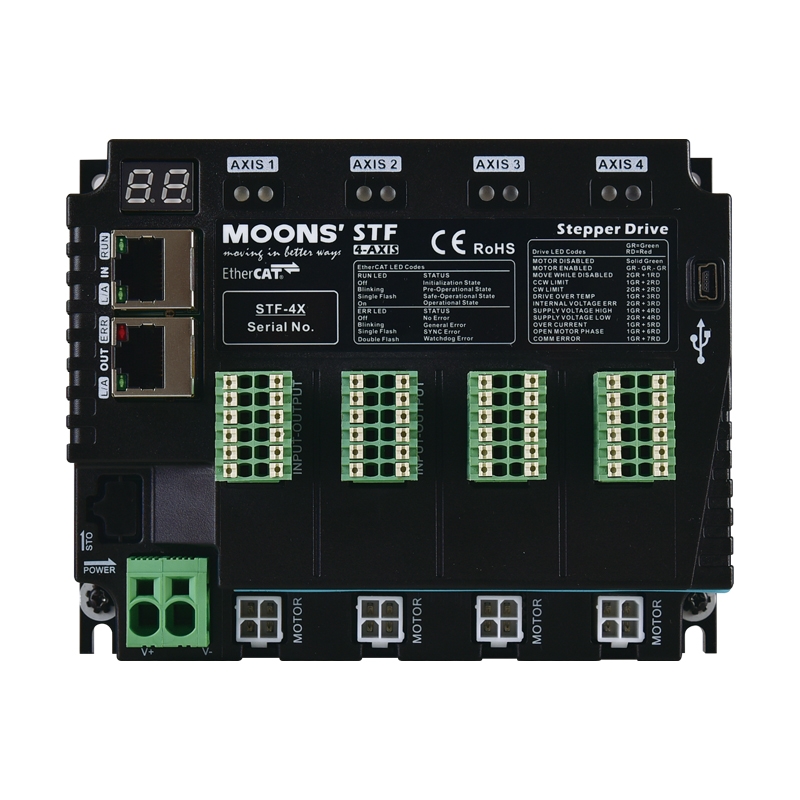

STF05-4X-ECX-FC

Name: STF05-4X-ECX-FC
Brand: MOONS'
SKU: 000004696351008177
Availability: InStock

4軸步進電機驅動器，24-70V，每軸最大輸出連續電流10A/相(正弦峰值)，支持CoE(符合CiA402標準)，支持VoE固件升級，支持PP,PV,PT,CSP和HM模式，5路數字信號輸入，3路數字信號輸出，雙以太網通訊接口(RJ45連接器)通訊和USB mini軟件通訊，UL版本

● 直插式連接器設計
● USB配置參數
● 數顯警報反饋
● 支持主機實時多軸總線控制

更多信息查閱 STF系列總線控制型直流電源輸入

品牌: MOONS'

類型

數量:

運送至:

發貨日: 工作日

發貨日: 請聯系客服

* 訂單金額滿100元免運費

比較

支付方式

咨詢

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

規格

屬性	單位	值
功率放大類型		雙H橋，四象限
電流控制		16KHz PWM控制
輸出電流	A	4*5.0
電源電壓		24-70 VDC
保護功能		過壓保護，欠壓保護，過溫保護，過流保護，電機線開路檢測，通訊線開路檢測等
待機電流衰減		電機停轉待機時，在可設定的一段延時時間(可到毫秒級)后，待機電流可衰減為運行電流的0%-90%(百分比可設)
控制模式		EtherCAT
數字量輸入		4*5路數字輸入
數字量輸出		4*2路數字輸出
剎車信號		4*1路剎車信號
通訊接口		EtherCAT USB mini
編碼器反饋		無
連接器種類		直插式連接器
軸數		4軸
認證		CE RoHS UL
IP 等級		IP20
工作溫度		0-40°C(32-104°F)(安裝合適的散熱器)
環境濕度		最大90%，無結露
尺寸	mm	14211040

配套產品

按產品類型篩選

所有產品
再生放電鉗
USB配置線
通訊線

技術文檔

2D尺寸圖
3D模型
宣傳手冊
相關證書
相關軟件
EPLAN

2D尺寸圖

標題	文件類型	大小(KB)	下載
STF05-4X-ECX-FC 2D	PDF	348

3D模型

標題	文件類型	大小(KB)	下載
STF05-4X-ECX-FC 3D	STEP	18499

宣傳手冊

標題	文件類型	大小(KB)	下載
STF Family Brochure_CN20250428 A12.pdf	PDF	6149

相關證書

標題	文件類型	大小(KB)
ROHS declaration-2025-A0.pdf	PDF	507
EtherCAT一致性測試.pdf	PDF	476
STF&SSDC多軸系列驅動器CE符合性證書.pdf	PDF	1662
UL Certification for SSDC&STF Series Stepper Drives (STO).pdf	PDF	261

相關軟件

標題	文件類型	大小(KB)	下載
Stepper Suite Setup 4.0.24.1225.zip	ZIP	22841
AMA MultiAxes Stepper EtherCAT v1.1.5.zip	XML	23

EPLAN

標題	文件類型	大小(KB)	下載
STF05-4X-ECX-FC.edz	RAR	17185
