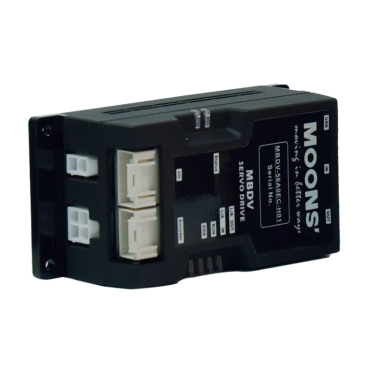

MBDV-56A0EC-H01
● 24-48V寬電壓輸入，單軸伺服驅動器，小型化設計
● 適配30W（20基座）低壓伺服電機
● 支持EtherCAT總線控制
● 增益參數免整定、自動整定，調試方便
● 驅動器過流、過壓、過溫保護
● 低能耗設計
● 適配30W（20基座）低壓伺服電機
● 支持EtherCAT總線控制
● 增益參數免整定、自動整定，調試方便
● 驅動器過流、過壓、過溫保護
● 低能耗設計
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 電源電壓 | 24-48 VDC | |
| 連續電流 | A | 6 |
| 瞬時電流 | A | 18 |
| 配套電機功率 | 100W | |
| 數字量輸入 | 3 路光耦隔離通用輸入 | |
| 數字量輸出 | 2 路光耦隔離通用輸出 | |
| 編碼器輸出 | 支持 | |
| 通訊接口 | EtherCAT | |
| 操作面板 | 紅、綠 LED | |
| 動態剎車 | 內置 | |
| STO | 不支持 | |
| IO連接器類型 | 14Pin IO連接器 | |
| 控制模式 |
EtherCAT Q編程 |
|
| 控制輸入信號 | 報警清除輸入，CW/CCW禁止限位，增益切換，零速度箝位，緊急停止，CW/CCW扭矩限制，速度限制，通用輸入 | |
| 控制輸出信號 | 故障輸出，報警輸出，Servo-Ready輸出，電機制動器控制，速度到達輸出，轉矩到達輸出，位置到達輸出，TachOut，Servo-on狀態輸出，動態誤差跟隨，定位完成，零速信號輸出，速度一致輸出，轉矩一致輸出，速度限制中，轉矩限制中，回原點完成，軟件限位，通用Output | |
| 編碼器反饋 | 有 | |
| 工作溫度 | 使用溫度：0°C to 50°C (如果環境溫度超過40°C，請置于通風良好場所),存儲溫度:-20℃到65℃ | |
| 環境濕度 | 10 to 85%RH | |
| 海拔高度 | 海拔1000m以下 | |
| IP 等級 | IP20 | |
| 認證 |
RoHS CE |
|
| 重量 | kg | 0.13 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MBDV-56A0EC-H01.pdf | 313 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MBDV-56A0EC-H01.stp | STEP | 10472 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MBDV-mini EtherCAT UserManual-CN20250408.pdf | 4548 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| MBDV系列mini型低壓直流伺服系統_CN-20250208.pdf | 2022 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| MBDV驅動器CE認證證書.pdf | 1029 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Luna Setup 4.0.25.0428.zip | RAR | 31132 | |
| AMA Servo EtherCAT v3.4.19.zip | XML | 146 |
