M54S-24A5RD-1-M54S系列通用型交流輸入伺服電機驅動器

M54S-24A5RD

Name: M54S-24A5RD
Brand: MOONS'
SKU: 000004696351006703
Availability: InStock

220V交流輸入伺服驅動器，額定電流4.5A，峰值電流15A，10DI，6DO，2AI，配50Pin的高密度IO連接器，支持位置控制模式、速度控制模式、轉矩控制模式，Modbus RTU，Q編程，匹配SM3系列750W交流伺服電機，內置動態剎車，無STO。

● 220V交流輸入伺服驅動器
● 高功率密度、緊湊型設計
● 支持多種控制模式
● 高效自動整定環路增益參數
● 超級模型追蹤控制算法
● 優越的振動抑制和外部擾動補償性能
● 簡單易用的調試軟件
● 通過高速USB接口進行軟件配置

品牌: MOONS'

數量:

運送至:

發貨日: 工作日

發貨日: 請聯系客服

* 訂單金額滿100元免運費

比較

支付方式

咨詢

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

規格

屬性	單位	值
電源電壓		200～240 VAC
主回路電源		200～240 VAC
控制回路電源		取自主回路
連續電流	A	4.5
瞬時電流	A	15
配套電機功率		750W
數字量輸入		10路光耦隔離輸入
數字量輸出		6路光耦隔離輸出
模擬量輸入		2路模擬量輸入
模擬量信號輸出		無
脈沖信號輸入		光耦輸入：5/24V 脈沖信號，最小脈寬1μs，最大脈沖頻率500kHz Line Receiver 輸入：5V 差分信號，最小脈寬0.125μs，最大脈沖頻率4MHz
脈沖信號輸出		Line Driver輸出：編碼器A、B、Z反饋輸出集電極開路輸出：編碼器Z相
編碼器輸出		支持
通訊接口		USB RS-485
操作面板		5個操作按鈕 (MODE，RIGHT，UP，DOWN，SET)，5位LED顯示
內置再生電阻		50W，50Ω
動態剎車		支持
STO		不支持
全閉環		不支持
IO連接器類型		50Pin高密度連接器
控制模式		脈沖位置模式模擬量速度模式模擬量轉矩模式多段速度模式內部位置模式內部轉矩模式內部速度模式 Q編程 Modbus RTU
控制輸入信號		Servo-ON，報警清除，正轉／反轉禁止限位，控制模式切換，增益切換，位置偏差清除，零速度箝位，指令轉速輸入方向控制，指令轉矩輸入方向控制，緊急停止，回原點，轉矩限制，速度限制，脈沖輸入禁止，多段速度選擇輸入，執行Q程序，通用輸入
控制輸出信號		報錯輸出，報警輸出，Servo-Ready輸出，電機制動器控制，速度到達輸出，轉矩到達輸出，位置到達輸出，，Servo-on狀態輸出，伺服運動中，定位接近，零速信號，速度一致，速度限制中，轉矩限制中，，原點復歸完成，軟件限位(正/反轉)，通用輸出
編碼器反饋		有
工作溫度		使用溫度:0～50℃(如果環境溫度超過45℃，請置于通風良好場所),存儲溫度:-20℃～65℃
環境濕度		10%～85%RH 無結露
海拔高度		海拔1000m及以下使用無需降額海拔1000m～2000m使用，每升高100m降額1%
IP 等級		IP20
保護功能		過溫、過壓、欠壓、過流、過載、速度超過限值等
認證		RoHS CE
重量	kg	1.3

配套產品

按產品類型篩選

所有產品
再生放電鉗
通訊線

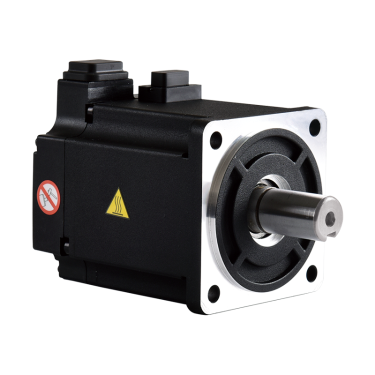

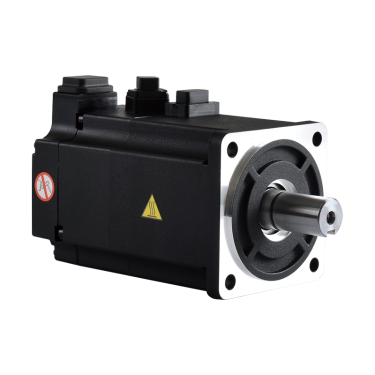

配套的電機
