M54S-23A0ECN
● 220V交流輸入伺服驅動器
● 高功率密度、緊湊型設計
● 支持多種控制模式
● 高效自動整定環路增益參數
● 超級模型追蹤控制算法
● 優越的振動抑制和外部擾動補償性能
● 簡單易用的調試軟件
● 通過高速USB接口進行軟件配置
● 高功率密度、緊湊型設計
● 支持多種控制模式
● 高效自動整定環路增益參數
● 超級模型追蹤控制算法
● 優越的振動抑制和外部擾動補償性能
● 簡單易用的調試軟件
● 通過高速USB接口進行軟件配置
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 電源電壓 | 200～240 VAC | |
| 主回路電源 | 200～240 VAC | |
| 控制回路電源 | 取自主回路 | |
| 連續電流 | A | 3 |
| 瞬時電流 | A | 12 |
| 配套電機功率 |
50W 100W 200W 400W |
|
| 數字量輸入 | 6路光耦隔離輸入 | |
| 數字量輸出 | 3路光耦隔離輸出 | |
| 模擬量輸入 | 1路模擬量輸入 | |
| 模擬量信號輸出 | 無 | |
| 脈沖信號輸入 | 不支持 | |
| 脈沖信號輸出 | 不支持 | |
| 編碼器輸出 | 不支持 | |
| 通訊接口 |
USB EtherCAT |
|
| 操作面板 | 5個操作按鈕 (MODE，RIGHT，UP，DOWN，SET)，5位LED顯示 | |
| 內置再生電阻 | 無 | |
| 動態剎車 | 支持 | |
| STO | 不支持 | |
| 全閉環 | 不支持 | |
| IO連接器類型 | 14Pin直插式連接器 | |
| 控制模式 |
PP PV TQ CSP CSV CST HM Q編程 |
|
| 控制輸入信號 | 報警清除，正轉／反轉禁止限位，增益切換，零速度箝位，緊急停止，正／反方向運轉扭矩限制，速度限制，通用輸入 | |
| 控制輸出信號 | 報錯輸出，報警輸出，Servo-Ready輸出，電機制動器控制，速度到達輸出，轉矩到達輸出，位置到達輸出，，Servo-on狀態輸出，伺服運動中，定位接近，零速信號，速度一致，速度限制中，轉矩限制中，，原點復歸完成，軟件限位(正/反轉)，通用輸出 | |
| 編碼器反饋 | 有 | |
| 工作溫度 | 使用溫度:0～50℃(如果環境溫度超過45℃，請置于通風良好場所),存儲溫度:-20℃～65℃ | |
| 環境濕度 | 10%～85%RH 無結露 | |
| 海拔高度 |
海拔1000m及以下使用無需降額 海拔1000m～2000m使用，每升高100m降額1% |
|
| IP 等級 | IP20 | |
| 保護功能 | 過溫、過壓、欠壓、過流、過載、速度超過限值等 | |
| 認證 |
RoHS CE |
|
| 重量 | kg | 1 |
配套產品
按產品類型篩選
所有產品USB配置線
通訊線
再生放電鉗

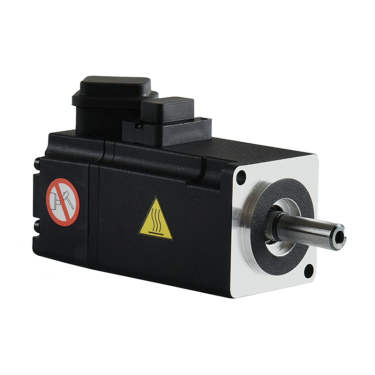

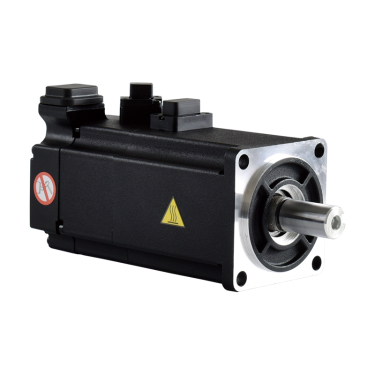

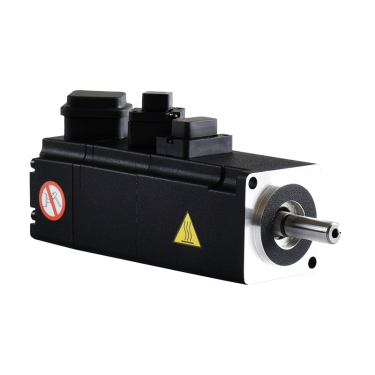

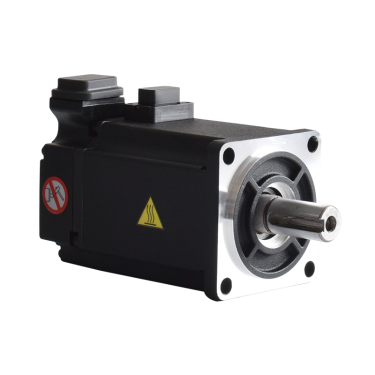

配套的電機
