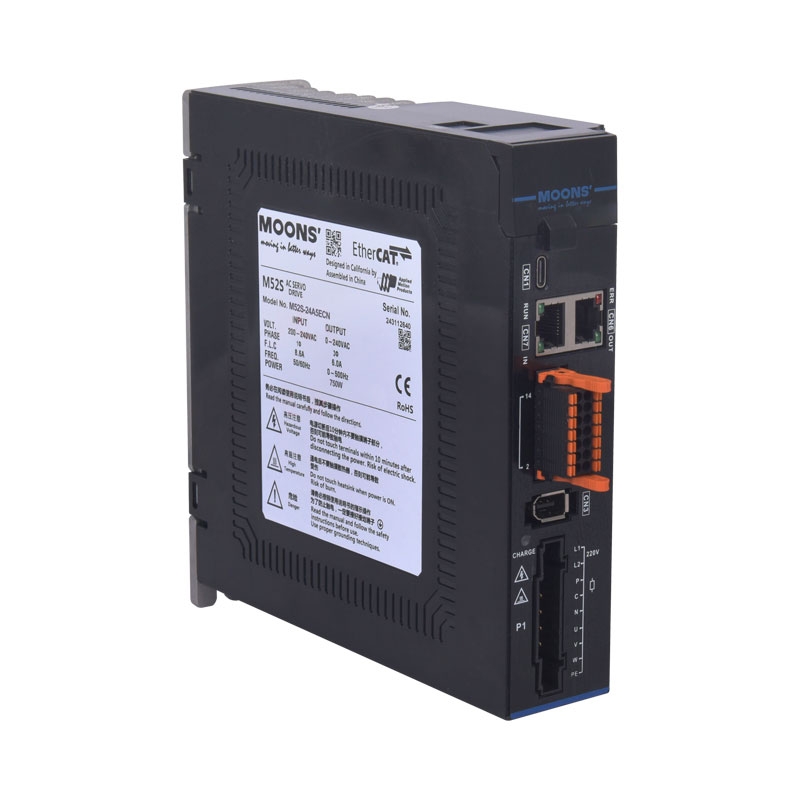

M52S-24A5ECN-1-M52S系列標準型交流輸入伺服電機驅動器

M52S-24A5ECN

Name: M52S-24A5ECN
Brand: MOONS'
SKU: 000004696351007702
Availability: InStock

220V交流輸入伺服驅動器，額定電流4.5A，峰值電流15A，6DI，3DO，1AI，配彈簧式14Pin的直插式IO連接器，支持位置控制模式、速度控制模式、轉矩控制模式，EtherCAT，Q編程，匹配SMA系列750W交流伺服電機。

● 高功率密度、緊湊型設計
● 支持多種控制模式
● 高效自動整定環路增益參數
● 優越的振動抑制和外部擾動補償性能
● 僅USB Type-C接口供電進行參數配置
● 簡單易用的調試軟件
● 多機配方參數管理
● 黑匣子問題診斷

品牌: MOONS'

數量:

運送至:

發貨日: 工作日

發貨日: 請聯系客服

* 訂單金額滿100元免運費

比較

支付方式

咨詢

買家保護:

產品在購買后一年內如發生質量問題，可免費換貨。了解更多

規格

屬性	單位	值
電源電壓		200～240 VAC
主回路電源		200～240VAC ±10%，50/60Hz 單相
控制回路電源		取自主回路
連續電流	A	4.5
瞬時電流	A	15
配套電機功率		750W
數字量輸入		6路光耦隔離輸入
數字量輸出		3路光耦隔離輸出
模擬量輸入		1路模擬量輸入
模擬量信號輸出		無
脈沖信號輸入		不支持
脈沖信號輸出		不支持
編碼器輸出		不支持
通訊接口		USB Type-C EtherCAT
操作面板		5個操作按鈕 (MODE，RIGHT，UP，DOWN，SET) 6位LED顯示
內置再生電阻		50W 50Ω
動態剎車		不支持
STO		不支持
全閉環		不支持
IO連接器類型		14Pin直插式連接器
控制模式		PP PV TQ CSP CSV CST HM Q編程
控制輸入信號		探針報警清除正轉／反轉禁止限位增益切換零速度箝位緊急停止正／反方向運轉扭矩限制速度限制通用輸入
控制輸出信號		故障輸出(報錯) 警告輸出(報警) Servo-Ready Servo-ON狀態輸出電機制動器控制速度到達 轉矩到達 位置到達 動態誤差跟隨輸出定位完成零速信號 速度一致轉矩一致速度限制中轉矩限制中回原點完成軟件限位(正轉、反轉) 通用輸出
工作溫度		使用溫度：0～55℃(如果環境溫度超過45℃，請置于通風良好場所),存儲溫度：-40～70℃
環境濕度		10%～85%RH 無結露
海拔高度		海拔1000m及以下使用無需降額海拔1000m～2000m使用每升高100m降額2%
IP 等級		IP20
保護功能		過溫、過壓、欠壓、過流、過載、主回路電源缺相、速度超過限值等
認證		RoHS CE
重量	kg	1.2

技術文檔

2D尺寸圖
3D模型
宣傳手冊
使用手冊
相關證書
相關軟件

2D尺寸圖

標題	文件類型	大小(KB)	下載
M52S-24A5ECN 2D.dwg	DWG	358
M52S-24A5ECN 2D.pdf	PDF	493

3D模型

標題	文件類型	大小(KB)	下載
M52S-24A5ECN 3D.stp	STEP	26227

宣傳手冊

標題	文件類型	大小(KB)	下載
M52S Family Brochure_CN20250801_A0.pdf	PDF	6041

使用手冊

標題	文件類型	大小(KB)	下載
M52S系列EtherCAT機型硬件手冊20250729L.pdf	PDF	15056

相關證書

標題	文件類型	大小(KB)
ROHS declaration-2025-A0.pdf	PDF	507
M5&M3DV系列驅動器CE認證證書-EMC.pdf	PDF	1659
M5&M3DV系列驅動器CE認證證書-LVD.pdf	PDF	1374

相關軟件

標題	文件類型	大小(KB)	下載
Luna Setup 4.0.25.0428.zip	RAR	31132
AMA Servo EtherCAT v3.4.19.zip	XML	146
