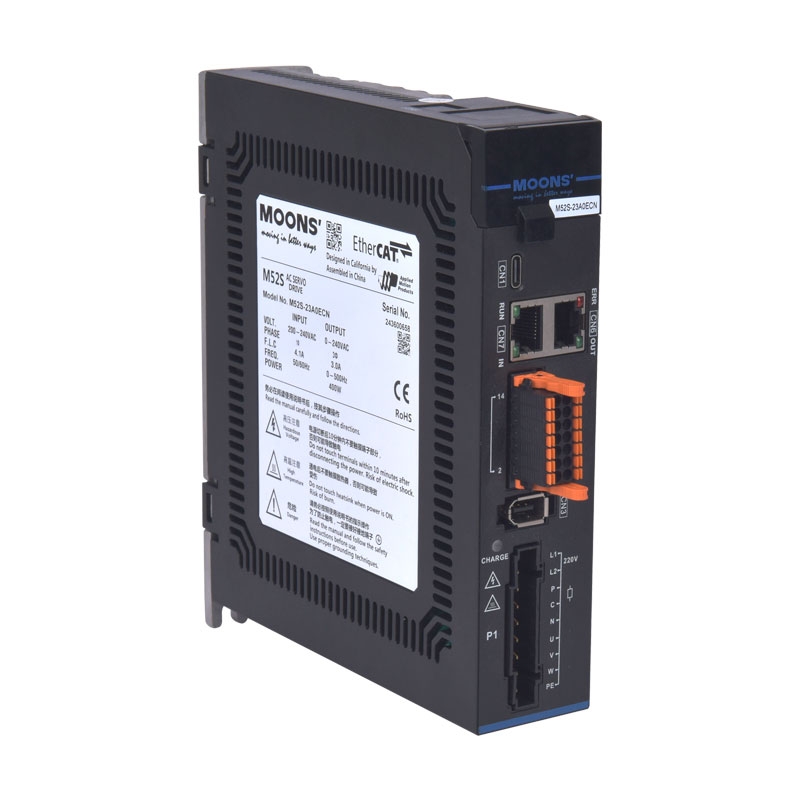

M52S-23A0ECN
● 高功率密度、緊湊型設計
● 支持多種控制模式
● 高效自動整定環路增益參數
● 優越的振動抑制和外部擾動補償性能
● 僅USB Type-C接口供電進行參數配置
● 簡單易用的調試軟件
● 多機配方參數管理
● 黑匣子問題診斷
● 支持多種控制模式
● 高效自動整定環路增益參數
● 優越的振動抑制和外部擾動補償性能
● 僅USB Type-C接口供電進行參數配置
● 簡單易用的調試軟件
● 多機配方參數管理
● 黑匣子問題診斷
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 電源電壓 | 200～240 VAC | |
| 主回路電源 | 200～240VAC ±10%，50/60Hz 單相 | |
| 控制回路電源 | 取自主回路 | |
| 連續電流 | A | 3 |
| 瞬時電流 | A | 12 |
| 配套電機功率 |
50W 100W 200W 400W |
|
| 數字量輸入 | 6路光耦隔離輸入 | |
| 數字量輸出 | 3路光耦隔離輸出 | |
| 模擬量輸入 | 1路模擬量輸入 | |
| 模擬量信號輸出 | 無 | |
| 脈沖信號輸入 | 不支持 | |
| 脈沖信號輸出 | 不支持 | |
| 編碼器輸出 | 不支持 | |
| 通訊接口 |
USB Type-C EtherCAT |
|
| 操作面板 |
5個操作按鈕 (MODE，RIGHT，UP，DOWN，SET) 5位LED顯示 |
|
| 內置再生電阻 | 無 | |
| 動態剎車 | 不支持 | |
| STO | 不支持 | |
| 全閉環 | 不支持 | |
| IO連接器類型 | 14Pin直插式連接器 | |
| 控制模式 |
PP PV TQ CSP CSV CST HM Q編程 |
|
| 控制輸入信號 |
探針 報警清除 正轉／反轉禁止限位 增益切換 零速度箝位 緊急停止 正／反方向運轉扭矩限制 速度限制 通用輸入 |
|
| 控制輸出信號 |
故障輸出(報錯) 警告輸出(報警) Servo-Ready Servo-ON狀態輸出 電機制動器控制 速度到達 轉矩到達 位置到達 動態誤差跟隨輸出 定位完成 零速信號 速度一致 轉矩一致 速度限制中 轉矩限制中 回原點完成 軟件限位(正轉、反轉) 通用輸出 |
|
| 工作溫度 | 使用溫度：0～55℃(如果環境溫度超過45℃，請置于通風良好場所),存儲溫度：-40～70℃ | |
| 環境濕度 | 10%～85%RH 無結露 | |
| 海拔高度 |
海拔1000m及以下使用無需降額 海拔1000m～2000m使用每升高100m降額1% |
|
| IP 等級 | IP20 | |
| 保護功能 | 過溫、過壓、欠壓、過流、過載、主回路電源缺相、速度超過限值等 | |
| 認證 |
RoHS CE |
|
| 重量 | kg | 0.9 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M52S-23A0ECN 2D.pdf | 461 | ||
| M52S-23A0ECN 2D.dwg | DWG | 269 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M52S-23A0ECN 3D.stp | STEP | 24332 |
宣傳手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M52S Family Brochure_CN20250801_A0.pdf | 6041 |
使用手冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| M52S系列EtherCAT機型硬件手冊20250729L.pdf | 15056 |
相關證書
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ROHS declaration-2025-A0.pdf | 507 | ||
| M5&M3DV系列驅動器CE認證證書-EMC.pdf | 1659 | ||
| M5&M3DV系列驅動器CE認證證書-LVD.pdf | 1374 |
相關軟件
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| Luna Setup 4.0.25.0428.zip | RAR | 31132 | |
| AMA Servo EtherCAT v3.4.19.zip | XML | 146 |
