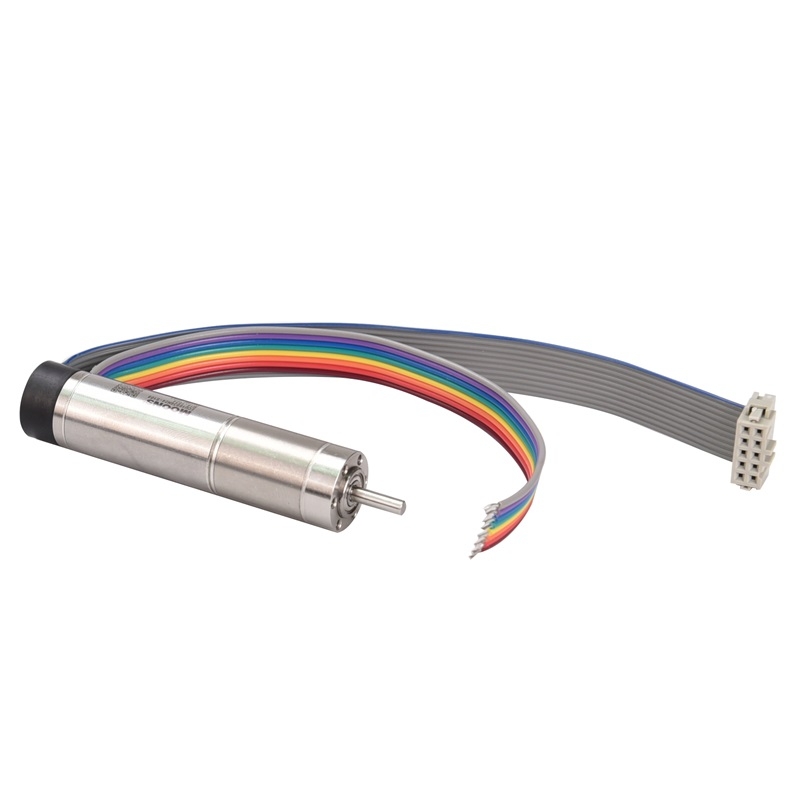

ECU16052H24-S002&M16-1024&PG16M-0004
● 航空航天：執行系統、視頻監控系統
● 建筑：陸地測量、電子出入系統
● 工廠自動化：紡織機、電動工具、機器人、機械手
● 臨床診斷和流體處理：微型泵、移液器、血氣分析儀
● 醫療設備：電動外科手術設備、呼吸機、藥物和營養物質輸送系統、生命科學、腫瘤學、血管系統
● 建筑：陸地測量、電子出入系統
● 工廠自動化：紡織機、電動工具、機器人、機械手
● 臨床診斷和流體處理：微型泵、移液器、血氣分析儀
● 醫療設備：電動外科手術設備、呼吸機、藥物和營養物質輸送系統、生命科學、腫瘤學、血管系統
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 額定電壓 | 24Vdc | |
| 空載轉速 | rpm | 4028 |
| 空載電流 | mA | 150 |
| 機座尺寸 | mm | Φ16 |
| 電機長度 | mm | 75.6 |
| 額定轉速 | rpm | 3354 |
| 額定轉矩 | mNm | 39 |
| 額定電流 | A | 0.68 |
| 減速比 | 4 | |
| 減速機級數 | 1 | |
| 堵轉轉矩 | mNm | 414 |
| 堵轉電流 | A | 7.6 |
| 最大效率 | % | 77 |
| 電阻 | Ohms ±10%@20℃ | 3.16 |
| 相間電感 | mH | 0.253 |
| 轉矩常數 | mNm/A | 14.85 |
| 速度常數 | rpm/V | 643 |
| 速度/轉矩斜率 | rpm/mNm | 137 |
| 機械時間常數 | ms | 1.22 |
| 極對數 | 1 | |
| 工作溫度 | -40～+85 | |
| 繞組最高溫度 | ℃ | 155 |
| 熱阻（外殼-環境） | ℃/W | 17.6 |
| 熱阻（繞組-外殼） | ℃/W | 1.8 |
| 熱時間常數（電機） | Sec | 600 |
| 熱時間常數（繞組） | Sec | 3.12 |
| 最大軸向載荷 | N | 20 |
| 最大徑向載荷 | N | 50 |
| 重量 | kg | 0.092 |
| 認證 | RoHS | |
| 編碼器類型 | 1024線增量式磁編 | |
| 電機種類 | 電機+減速機+編碼器 |
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ECU16052H24-S002&M16-1024&PG16M-0004.pdf | 1970 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| ECU16052H24-S002&M16-1024&PG16M-0004.stp | STEP | 1343 |
