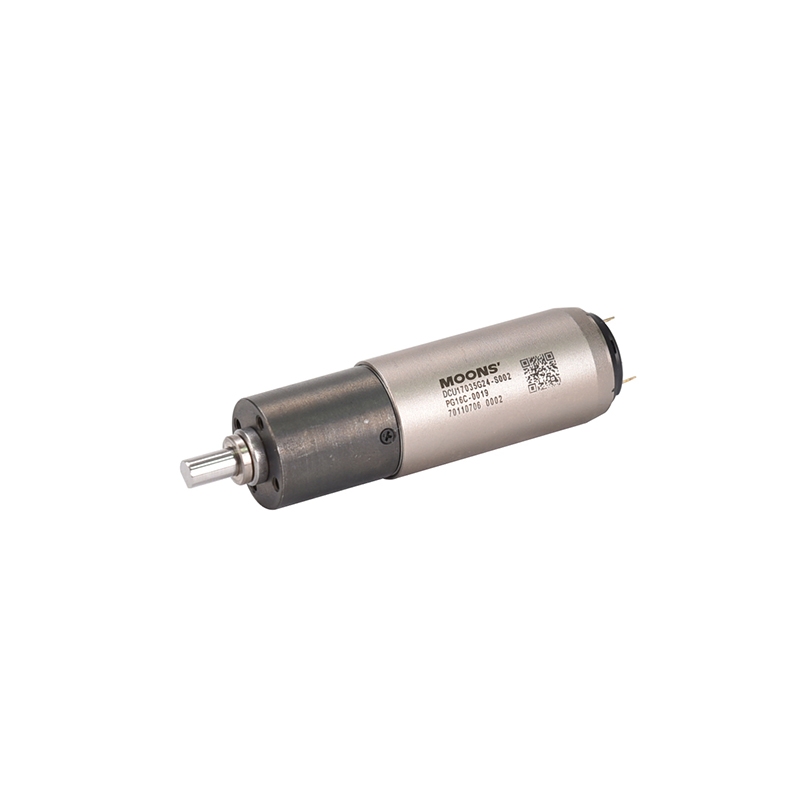

DCU17035G24-S002&PG16C-0019
● 空心杯齒輪箱電機
● 無鐵芯繞組
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
● 無鐵芯繞組
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 額定電壓 | 24Vdc | |
| 空載轉速 | rpm | 611 |
| 空載電流 | mA | 52.5 |
| 機座尺寸 | mm | Φ17 |
| 電機長度 | mm | 53.2 |
| 名義轉速 | rpm | 479 |
| 最大連續電流 | A | 0.421 |
| 最大連續轉矩 | mNm | 119 |
| 減速比 | 19 | |
| 減速機級數 | 2 | |
| 堵轉轉矩 | mNm | 580 |
| 堵轉電流 | A | 1.9 |
| 最大效率 | % | 81 |
| 電阻 | Ohms ±10%@20℃ | 12.6 |
| 相間電感 | mH | 0.453 |
| 轉矩常數 | mNm/A | 19.49 |
| 速度常數 | rpm/V | 490 |
| 速度/轉矩斜率 | rpm/mNm | 317 |
| 機械時間常數 | ms | 3.78 |
| 極對數 | 1 | |
| 工作溫度 | -20~+85 | |
| 換向器片數 | 5 | |
| 電刷類型 | 石墨電刷 | |
| 繞組最高溫度 | ℃ | 125 |
| 熱阻（外殼-環境） | ℃/W | 21.3 |
| 熱阻（繞組-外殼） | ℃/W | 11.6 |
| 熱時間常數（電機） | Sec | 504 |
| 熱時間常數（繞組） | Sec | 10.96 |
| 最大軸向載荷 | N | 10 |
| 最大徑向載荷 | N | 8 |
| 重量 | kg | 0.0604 |
| 認證 | RoHS | |
| 編碼器類型 | NA | |
| 電機種類 | 電機+減速機 | |
| 機座尺寸 | mm | Φ17 |
力矩曲線圖
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| DCU17035G24-S002&PG16C-0019.pdf | 371 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 4611185000057.stp | STEP | 367 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 空心杯目錄冊.pdf | 31083 |
