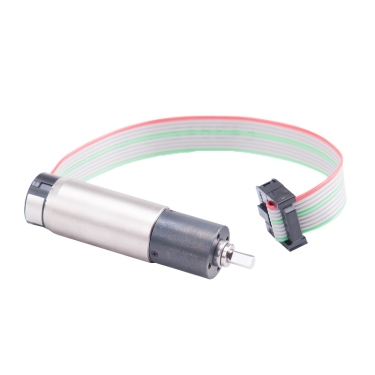

DCU17035G18-S005&R16-512&PG16C-0369
● 無鐵芯繞組
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
● 減速機極數: 4
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
● 減速機極數: 4
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 額定電壓 | 12Vdc,18Vdc,24Vdc | |
| 空載轉速 | rpm | 30 |
| 空載電流 | mA | 66.2 |
| 機座尺寸 | mm | Φ17 |
| 電機長度 | mm | 65.8 |
| 名義轉速 | rpm | 27 |
| 最大連續電流 | A | 0.177 |
| 最大連續轉矩 | mNm | 500 |
| 減速比 | 369 | |
| 減速機級數 | 4 | |
| 堵轉轉矩 | mNm | 7270 |
| 堵轉電流 | A | 1.94 |
| 最大效率 | % | 66 |
| 電阻 | Ohms ±10%@20℃ | 9.3 |
| 相間電感 | mH | 0.285 |
| 轉矩常數 | mNm/A | 15.4 |
| 速度常數 | rpm/V | 620 |
| 速度/轉矩斜率 | rpm/mNm | 373 |
| 機械時間常數 | ms | 4.43 |
| 極對數 | 1 | |
| 工作溫度 | -20~+85 | |
| 換向器片數 | 5 | |
| 電刷類型 | 石墨電刷 | |
| 繞組最高溫度 | ℃ | 125 |
| 熱阻（外殼-環境） | ℃/W | 21.3 |
| 熱阻（繞組-外殼） | ℃/W | 11.6 |
| 熱時間常數（電機） | Sec | 504 |
| 熱時間常數（繞組） | Sec | 10.96 |
| 最大軸向載荷 | N | 10 |
| 最大徑向載荷 | N | 8 |
| 重量 | kg | 0.0794 |
| 認證 | RoHS | |
| 編碼器類型 | 512線增量式磁編 | |
| 電機種類 | 電機+減速機+編碼器 | |
| 機座尺寸 | mm | Φ17 |
力矩曲線圖
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| DCU17035G18-S005&R16-512&PG16C-0369.pdf | 403 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 4611185000094.stp | STEP | 911 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 空心杯目錄冊.pdf | 31083 |
