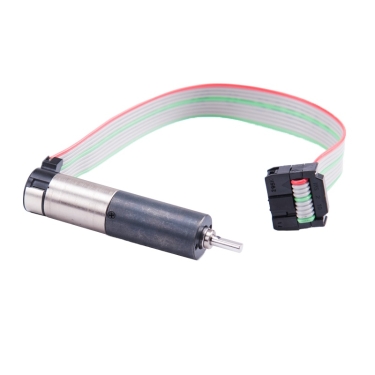

DCU13020P12-S006&R13-256&PG13C-0315
● 無鐵芯繞組
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
● 緊湊設計，小尺寸
● 低電流損耗
● 無齒槽效應
品牌:
MOONS'
價格(未稅):
CNY
2173.0
EA
支付方式
買家保護:
| 屬性 | 單位 | 值 |
|---|---|---|
| 額定電壓 | 12Vdc | |
| 空載轉速 | rpm | 41 |
| 空載電流 | mA | 24 |
| 機座尺寸 | mm | Φ13 |
| 電機長度 | mm | 52.2 |
| 名義轉速 | rpm | 28 |
| 最大連續電流 | A | 0.21 |
| 最大連續轉矩 | mNm | 382 |
| 減速比 | 315 | |
| 減速機級數 | 4 | |
| 堵轉轉矩 | mNm | 1176 |
| 堵轉電流 | A | 0.64 |
| 最大效率 | % | 66 |
| 電阻 | Ohms ±10%@20℃ | 18.6 |
| 相間電感 | mH | 0.402 |
| 轉矩常數 | mNm/A | 8.76 |
| 速度常數 | rpm/V | 1090 |
| 速度/轉矩斜率 | rpm/mNm | 2327 |
| 機械時間常數 | ms | 7.77 |
| 極對數 | 1 | |
| 工作溫度 | -20~+65 | |
| 換向器片數 | 5 | |
| 電刷類型 | 稀有金屬電刷 | |
| 繞組最高溫度 | ℃ | 100 |
| 熱阻（外殼-環境） | ℃/W | 50.6 |
| 熱阻（繞組-外殼） | ℃/W | 16.8 |
| 熱時間常數（電機） | Sec | 76 |
| 熱時間常數（繞組） | Sec | 4.14 |
| 最大軸向載荷 | N | 5 |
| 最大徑向載荷 | N | 5 |
| 重量 | kg | 0.0389 |
| 認證 | RoHS | |
| 編碼器類型 | 256線增量式磁編 | |
| 電機種類 | 電機+減速機+編碼器 |
力矩曲線圖
2D尺寸圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| DCU13020P12-S006&R13-256&PG13C-0315.pdf | 400 |
3D模型
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 4611185000022.stp | STEP | 561 |
力矩曲線圖
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| DCU13020P12-S006+R13-256+PG13C-0315-S01.pdf | 182 |
目錄冊
| 標題 | 文件類型 | 大小(KB) | 下載 |
|---|---|---|---|
| 空心杯目錄冊.pdf | 31083 |
